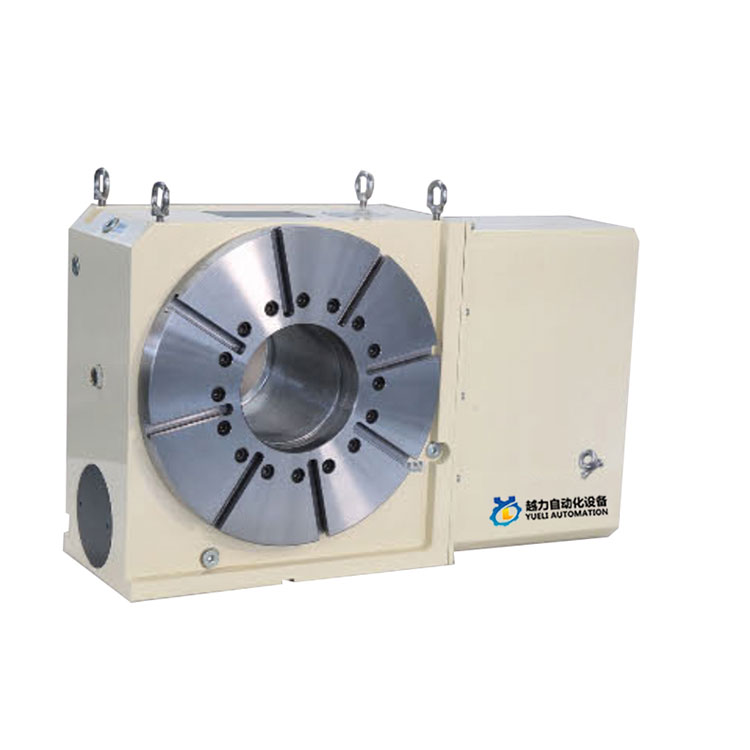

Yueli 500 چار محور CAM ٹرن ٹیبل

CAM قسم صفر بیک بیکلاش CNC گردش

چین میں تیار کردہ ہاٹ سیل 500 فور ایکسس سی اے ایم ٹرنٹیبل خریدیں۔ YueLi چین میں 500 Four-axis CAM ٹرنٹیبل کارخانہ دار اور سپلائر ہے۔

کیم رولر ٹرانسمیشن ڈھانچہ مصنوعات کے اندر اپنایا جاتا ہے۔

CAM شافٹ سوئی رولر بیئرنگ پری کمپریشن کوئی گیپ رولنگ ڈرائیو نہیں۔

کوئی سلائڈنگ رگڑ، مسلسل کوئی فرق کی خصوصیات کو برقرار رکھنے.

آگے اور ریورس حرکت کی تکرار کی اعلی درستگی۔

اعلی سختی، اعلی کارکردگی.

درجہ حرارت میں اضافے کی وجہ سے خراب درستگی کا سبب نہیں بنتا ہے۔

باقاعدہ انشانکن اور ایڈجسٹمنٹ کی ضرورت نہیں ہے۔

کام کرنے والے اصول اور کیم قسم کے CNC ٹرن ٹیبل کی خصوصیات

پری لوڈنگ کا اصول

روایتی ورم گیئر ٹائپ این سی ٹرن ٹیبل کے مقابلے میں، گریٹنگ سی اے ایم ٹائپ این سی ٹرن ٹیبل میں زیادہ درستگی ہوتی ہے۔

ڈگری، تیز رفتار، صفر بیک کلیئرنس اور بھاری بوجھ کی آپریٹنگ خصوصیات۔ ان پٹ محوری کیمز

مسلسل رفتار سے چلنے والی مڑے ہوئے سطح کے آؤٹ پٹ شافٹ برج پر سوئی رولر بیئرنگ پری کمپریسڈ رولنگ کانٹیکٹ ٹرانسمیشن ہے،

صفر بیک بیک لیش اور تیز رفتار آپریشن حاصل کرنے کے لیے، رولنگ ٹرانسمیشن کی وجہ سے تقریباً صفر

رگڑ کی نقل و حرکت، تاکہ میکانزم کوئی بیک بیک لیش ٹرانسمیشن، اعلی صحت سے متعلق پوزیشننگ، اور کوئی ضرورت کو برقرار نہ رکھ سکے۔

باقاعدگی سے انشانکن اور ایڈجسٹمنٹ کا کام کیا جانا چاہئے. جالی CAM قسم CNC turntable، ہان شافٹ استعمال سے باہر

بڑے بیرنگ کو شافٹ کی گول بیرونی دیوار پر ترتیب دیا گیا ہے، اور CAM ان پٹ شافٹ کے دونوں سرے ڈبل بیرنگ کے ساتھ سیٹ کیے گئے ہیں۔

یہ ٹرن ٹیبل کے استحکام اور بوجھ کی صلاحیت کو بھی بڑھاتا ہے، اور پروسیسنگ کو تیز رفتار اور بھاری کاٹنے والی قوت سے بہتر طور پر نمٹ سکتا ہے، مشینی درستگی، کارکردگی کو بہتر بنا سکتا ہے اور لاگت کو کم کر سکتا ہے۔

CAM قسم صفر بیک بیک لیش NC ٹرن ٹیبل کے میکانزم کی خصوصیات کا موازنہ

پوزیشننگ ٹائم 90° (مثال)

رفتار کی صلاحیت	سختی

پائیداری	3 رولر بیئرنگ

Yueli500 حوالہ ڈیٹا

ٹرن ٹیبل کے Yueli500 ابعاد
