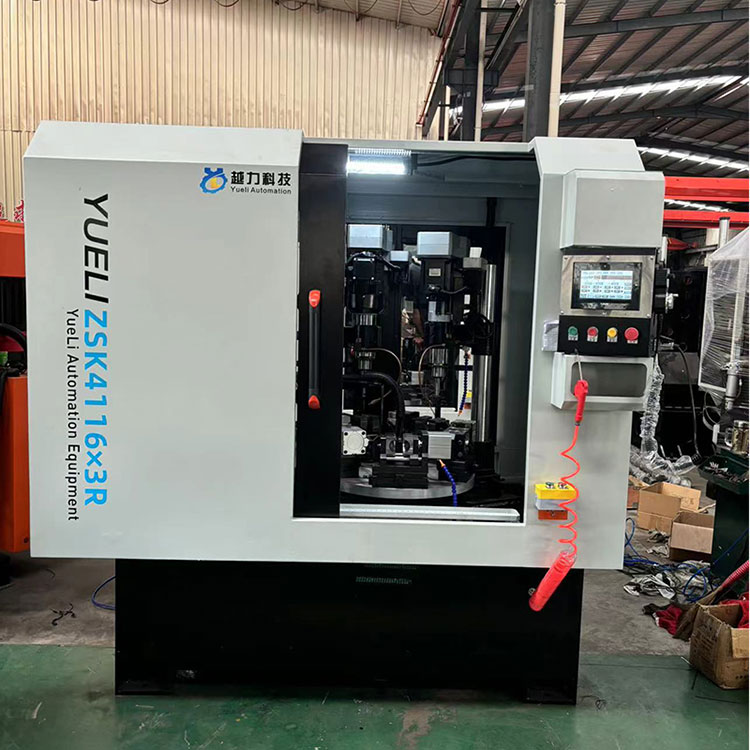

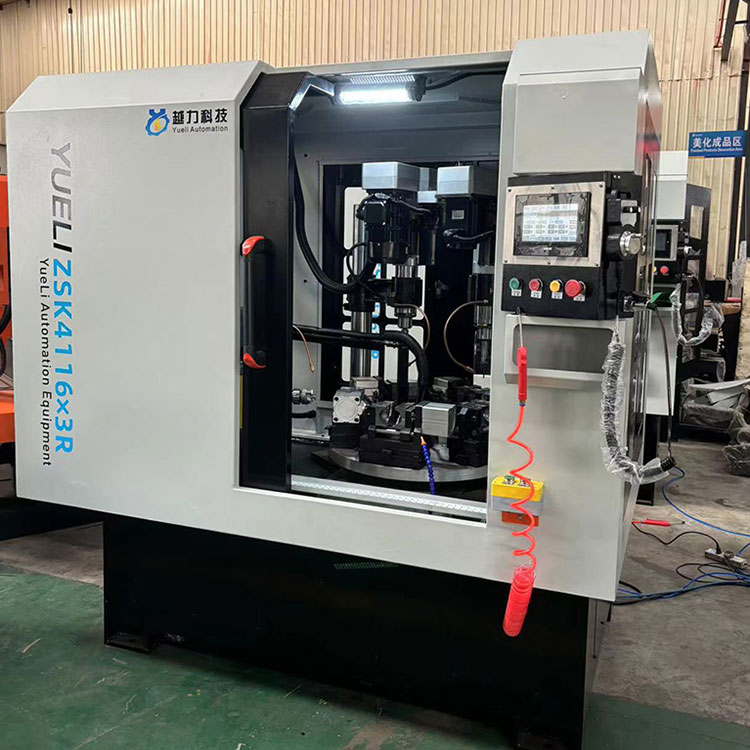

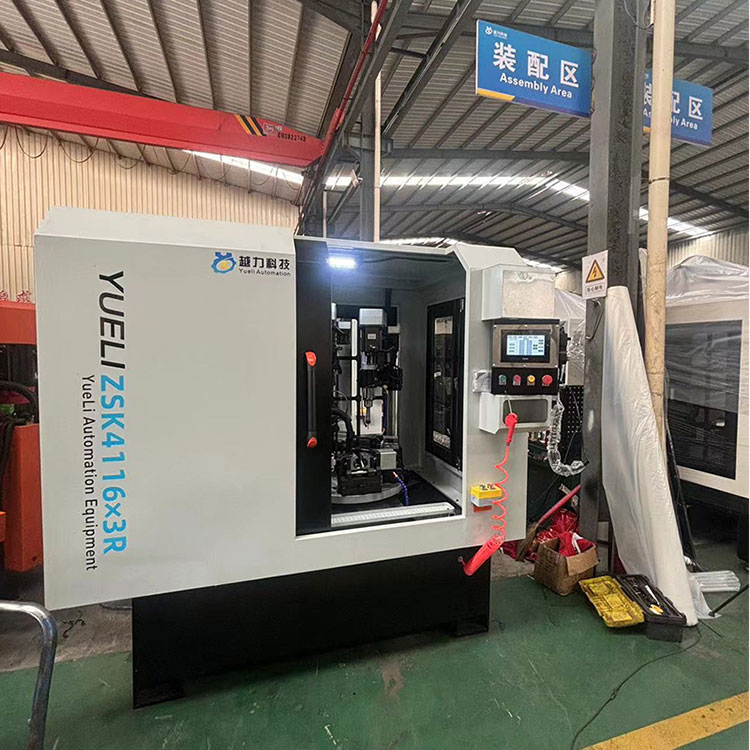

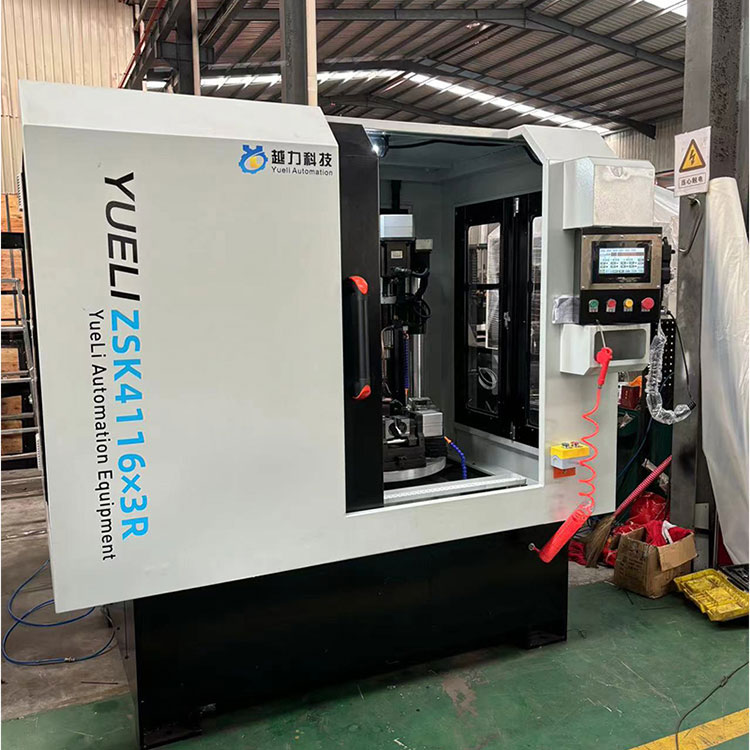

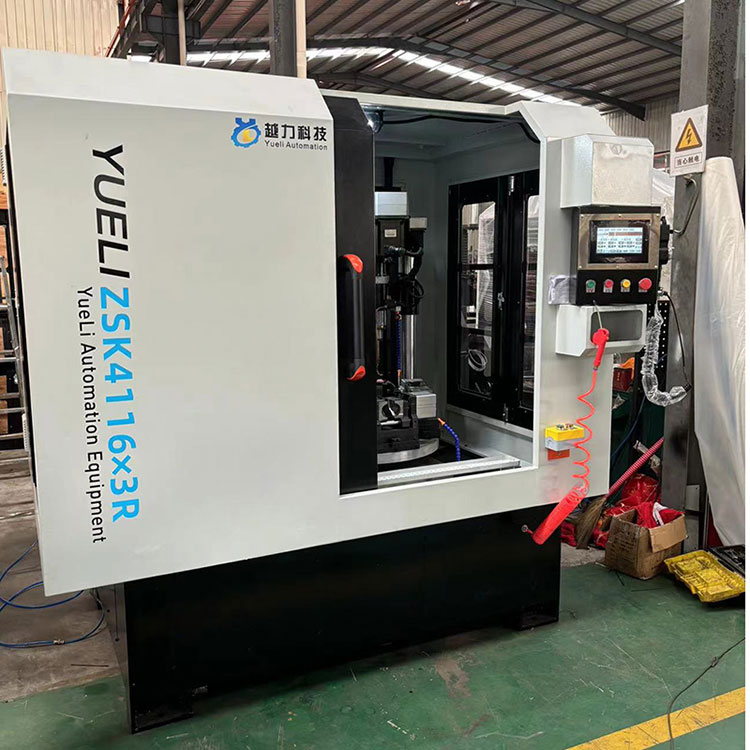

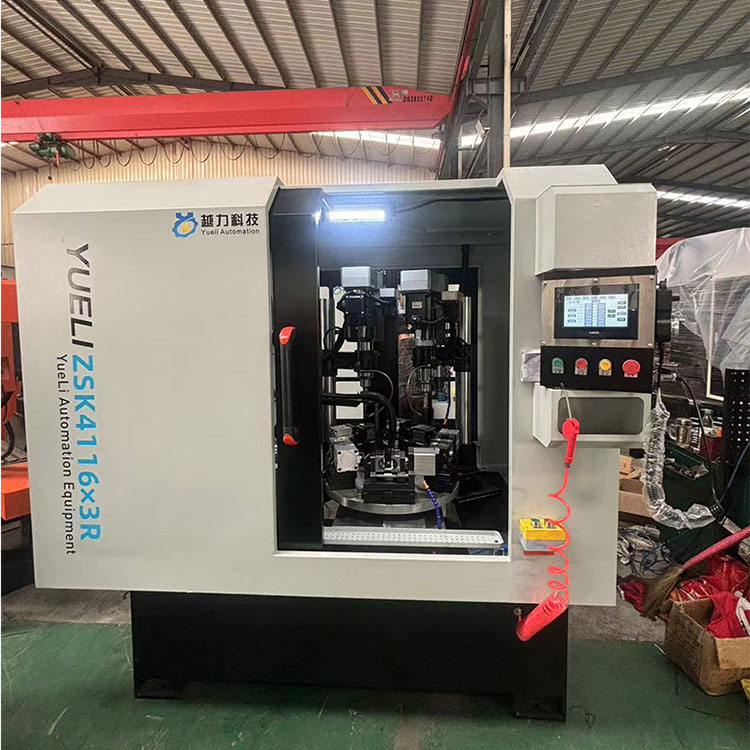

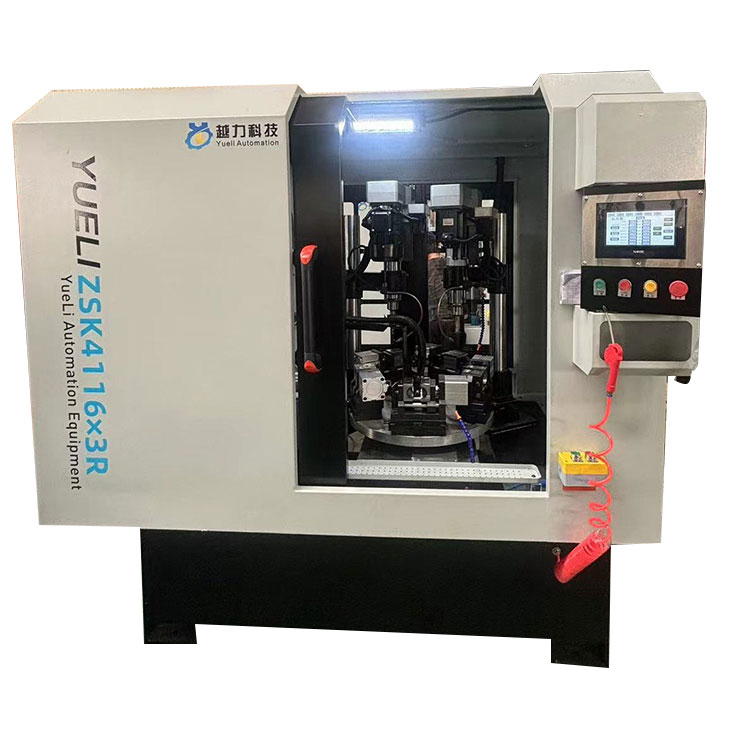

روٹری تھری ایکسس فائیو سٹیشن ڈرلنگ کمپوزٹ مشین

اہم تکنیکی پیرامیٹرز

مشین ٹول کی ساخت اور کارکردگی

روٹری تھری ایکسس فائیو سٹیشن ڈرلنگ اور ٹیپنگ کمپاؤنڈ مشین کو سٹیل کے پرزوں سے ویلڈ کیا جاتا ہے اور اس کا علاج مصنوعی عمر رسیدہ ہوتا ہے۔ یہ اچھی صحت سے متعلق اور استحکام ہے. پوری مشین ایک مشترکہ ڈھانچہ ہے، PLC سسٹم سے لیس ہے، اور اس میں مضبوط نقل و حرکت ہے۔

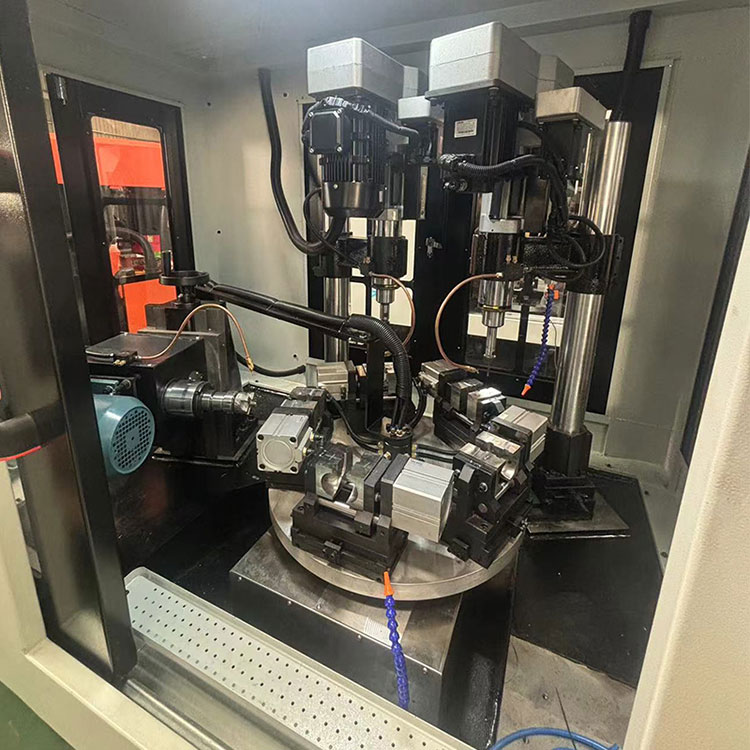

1 ڈرلنگ اور ٹیپنگ پاور ہیڈ، ڈرلنگ کی گنجائش: اسٹیل کے پرزوں کے لیے 16 ملی میٹر، ایلومینیم کے پرزوں کے لیے 20 ملی میٹر، ڈرلنگ اسٹروک 100 وضاحتیں، فیڈ موڈ: سرو فیڈ، ایک مین موٹر: 3KW، پاور ہیڈ اور پارٹ پروسیسنگ ہول کو دستی طور پر ایڈجسٹ کیا جا سکتا ہے۔ اور نیچے، ایڈجسٹمنٹ سے پہلے، سلائیڈ کی اوپری اور نچلی سطحوں پر دو بولٹس کو ڈھیلا کریں، پاور ہیڈ کو اوپر اور نیچے کرنے کے لیے ہینڈ وہیل کو گھمائیں، اور پاور ہیڈ کو پھسلنے سے روکنے کے لیے پاور ہیڈ کو پوزیشن میں آنے کے بعد دونوں بولٹس کو سخت کریں۔ خود سے؛ 2 ڈرلنگ پاور ہیڈز: ڈرلنگ کی گنجائش: اسٹیل کے پرزوں کے لیے 13 ملی میٹر، ایلومینیم کے پرزوں کے لیے 16 ملی میٹر، ڈرلنگ اسٹروک 80 وضاحتیں، فیڈ موڈ: سرو فیڈ، ایک مین موٹر: 2.3KW، ڈرلنگ اور ٹیپنگ پاور ہیڈز (JT16) عمودی طور پر نصب ہیں، اور حصوں کے مرکز کی اونچائی کو دستی طور پر اوپر اور نیچے ایڈجسٹ کیا جاسکتا ہے۔ پانچ اسٹیشنوں کی پوزیشننگ حاصل کرنے کے لیے پانچ اسٹیشن والے خودکار اسپلٹ ٹرن ٹیبل سے لیس، اور ہر ٹول کو آگے، پیچھے، بائیں اور دائیں ایڈجسٹ کیا جا سکتا ہے۔ لوڈ اور اتارنے میں آسان۔ ہر سپنڈل میں آزاد کنٹرول اور دستی ایڈجسٹمنٹ کے افعال ہوتے ہیں۔ سپنڈل بیرنگ تمام ہاربن بیرنگ ہیں۔ وقفے وقفے سے خودکار چکنا کرنے والا نظام آئلر، ڈرلنگ پاور ہیڈ اور ٹیپنگ پاور ہیڈ فاسٹ فارورڈ، سلو فارورڈ، ورکنگ فارورڈ اور تیز پیچھے کی طرف کام کرتا ہے۔

عمل کا بہاؤ: مشین کو شروع کریں → دستی طور پر مواد کو لوڈنگ پوزیشن پر لوڈ کریں → ٹرن ٹیبل کو پہلے اسٹیشن کی طرف موڑ دیں → تین اسٹیشن ایک ہی وقت میں ڈرلنگ اور ٹیپ کرنے پر عمل کریں → دستی اتارنے → دوسرا سائیکل داخل کریں۔
