سروو موٹر کو ایگزیکٹو موٹر یا کنٹرول موٹر بھی کہا جاتا ہے۔ خودکار کنٹرول سسٹم میں، سروو موٹر ایک ایکچوایٹر عنصر ہے، اس کا کام سگنل (کنٹرول وولٹیج یا فیز) کو مکینیکل نقل مکانی میں تبدیل کرنا ہے، یعنی موصول ہونے والے برقی سگنل کو موٹر کی ایک خاص رفتار یا کونیی نقل مکانی میں تبدیل کرنا ہے۔ سروو موٹر میں ڈی سی اور اے سی پوائنٹس ہوتے ہیں۔
سروو موٹر کو ایگزیکٹو موٹر یا کنٹرول موٹر بھی کہا جاتا ہے۔ خودکار کنٹرول سسٹم میں، سروو موٹر ایک ایکچوایٹر عنصر ہے، اس کا کام سگنل (کنٹرول وولٹیج یا فیز) کو مکینیکل نقل مکانی میں تبدیل کرنا ہے، یعنی موصول ہونے والے برقی سگنل کو موٹر کی ایک خاص رفتار یا کونیی نقل مکانی میں تبدیل کرنا ہے۔ سروو موٹر میں ڈی سی اور اے سی پوائنٹس ہوتے ہیں۔

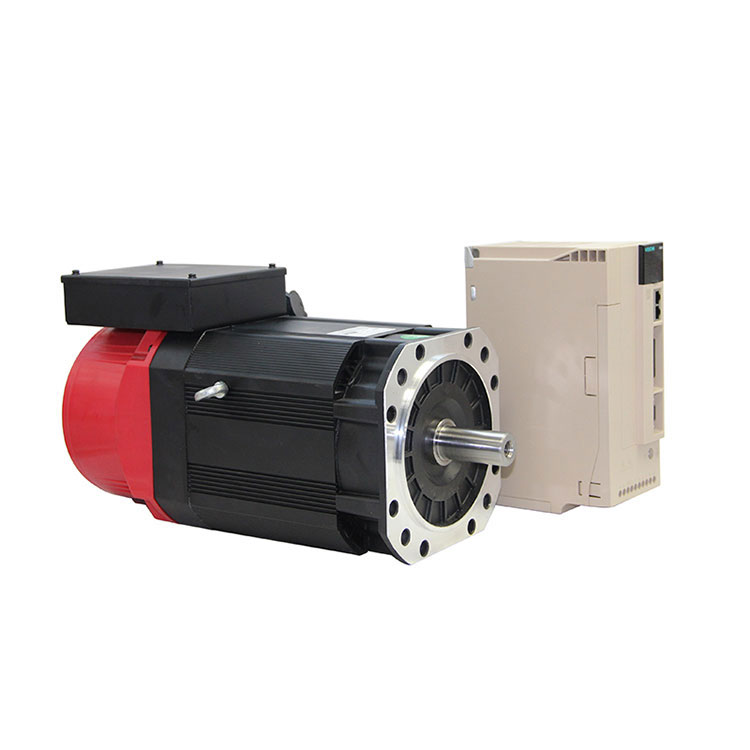

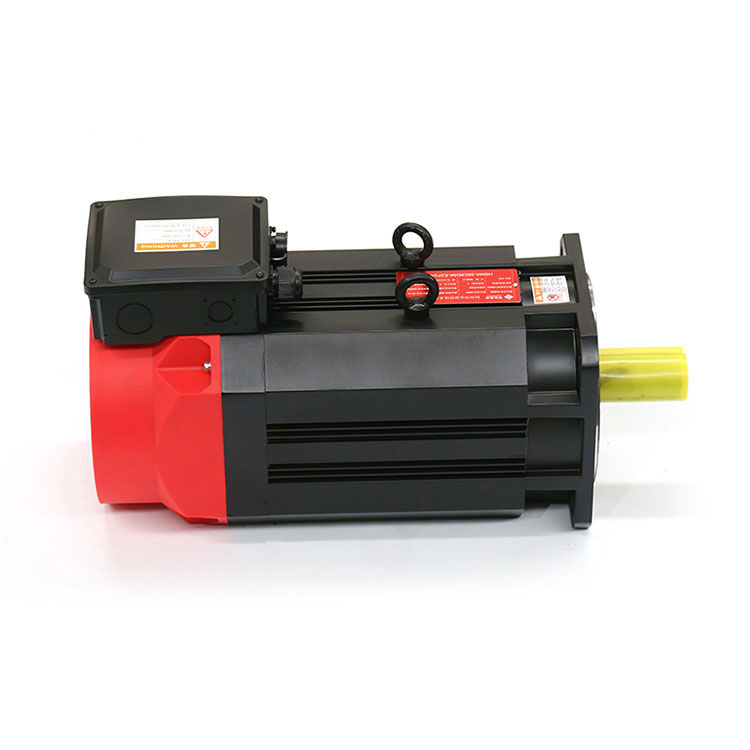

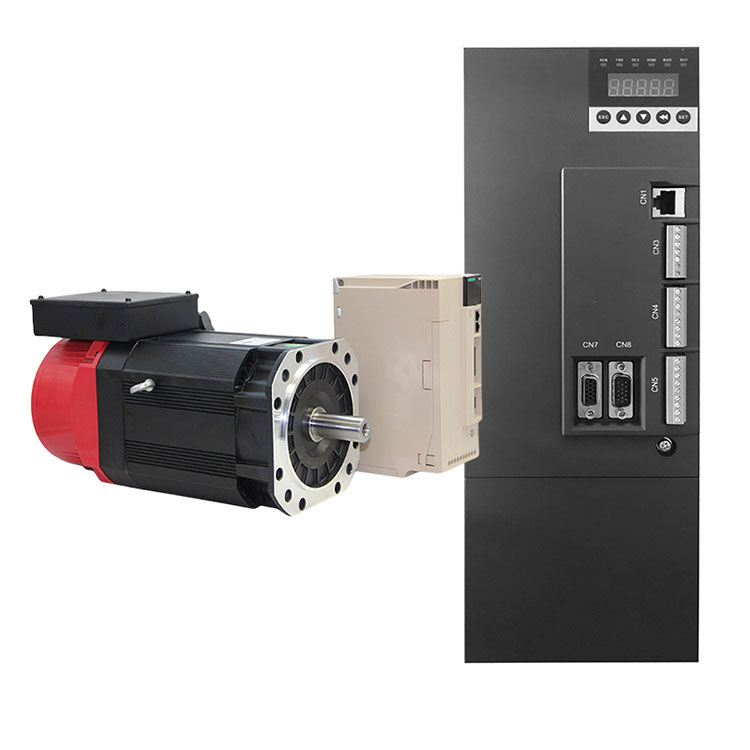

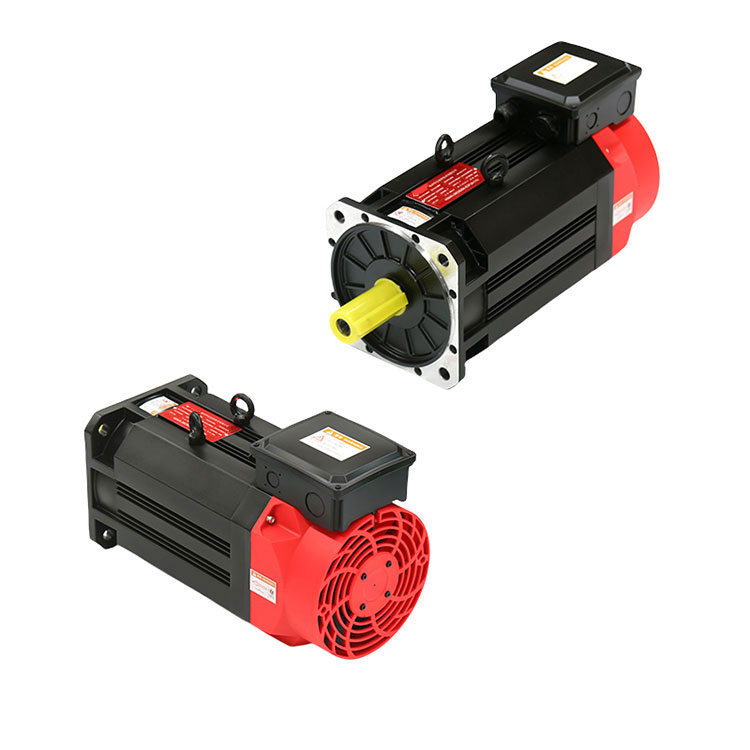

اسپنڈل سروو موٹر مشین ٹول پروسیسنگ میں اسپنڈل کی ڈرائیو موٹر ہے، جو بنیادی طور پر سپنڈل کی رفتار اور پوزیشن کو کنٹرول کرنے اور پروسیسنگ کے عمل میں نقل و حرکت کی درستگی اور استحکام کو بہتر بنانے کے لیے استعمال ہوتی ہے۔ سپنڈل سرو موٹر تین حصوں پر مشتمل ہے: سرو موٹر، انکوڈر اور ڈرائیور۔ سروو موٹر سپنڈل لوڈ کی ڈرائیو موٹر کے طور پر کام کرتی ہے، کنٹرولر کا کمانڈ سگنل وصول کرتی ہے، انکوڈر کے ذریعے اسپنڈل کی رفتار اور پوزیشن کی معلومات کو فیڈ کرتی ہے، اور پھر کمانڈ سگنل کو ڈرائیور کے ذریعے اصل موٹر موومنٹ میں تبدیل کرتی ہے۔
سپنڈل سروو موٹر کے دو قسم کے کنٹرول موڈ ہیں: پوزیشن کنٹرول اور سپیڈ کنٹرول۔ پوزیشن کنٹرول بنیادی طور پر انکوڈر کے ذریعے ہوتا ہے تاکہ تکلی کی گردش کی درستگی اور پوزیشن کی درستگی کے کنٹرول کو محسوس کرنے کے لیے اسپنڈل کی اصل پوزیشن کی رائے لی جا سکے۔ سپیڈ کنٹرول بنیادی طور پر کنٹرولر آؤٹ پٹ کنٹرول سگنل کے ذریعے ہوتا ہے تاکہ سروو موٹر کو سپیڈ کو کنٹرول کرنے کے مقصد کو حاصل کرنے کے لیے مخصوص رفتار سے گھومنے دیا جا سکے۔ ایک ہی وقت میں، سپنڈل سروو موٹر میں بھی کچھ خاص کام ہوتے ہیں، جیسے ایکسلریشن، ڈیلیریشن کنٹرول، لوڈ کنٹرول، ٹارک کی حد وغیرہ۔

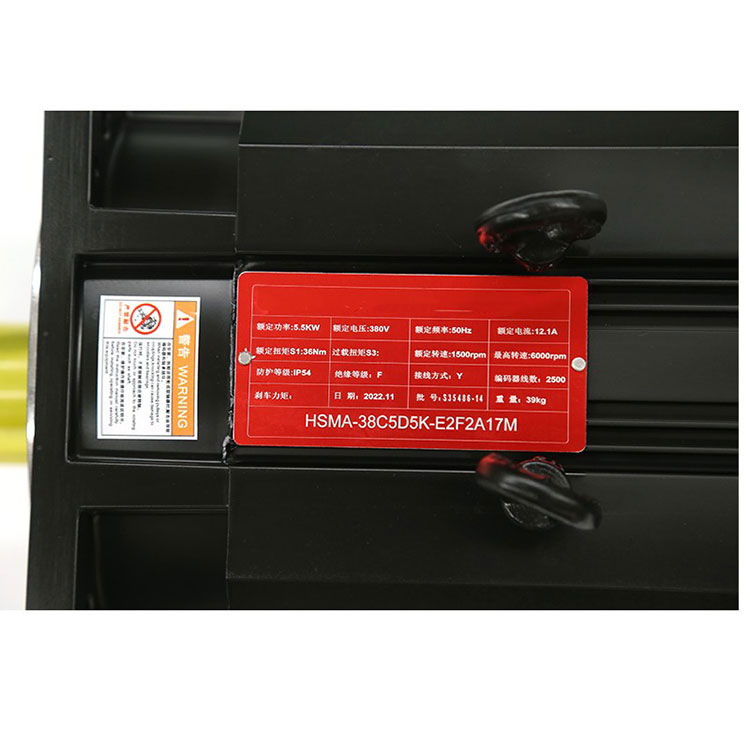

درجہ بندی شدہ کام ریٹیڈ پاور |
5.5 کلو واٹ |
اسٹیٹر مزاحمت (I) STATCR RESSWCE |
|
|
وولٹیج کی درجہ بندی شرح شدہ VCLTS |
380 وی |
سٹیٹر برقی مزاحمت (X1) STATCR HEACTNCE |
|
|
کنکشن کا موڈ ووڈ آف اوونیکٹ |
Y |
روٹر مزاحمت (B2) ROTOR.RESSANCE |
|
|
شرح شدہ تعدد ریٹیڈ فریکوئینائے |
50 ای |
روٹر ری ایکٹنس (X2) RTOR REACTNE |
|
|
موجودہ درجہ بندی موجودہ درجہ بندی |
12 اے |
حوصلہ افزائی رد عمل (Im) EXOTATCN FEACTNCE |
|
|
درجہ بندی torque ریٹیڈ ٹارک |
36 این این |
رد عمل (m) ENUTN HECTANE |
|
|
بینچ مارک کی رفتار حوالہ کی رفتار |
1500 r/منٹ |
موصلیت کا درجہ نسلٹن کریڈ |
F |
|
زیادہ سے زیادہ رفتار کچھ |
6000 t/me |
تحفظ کی سطح پروٹیکشن کی سطح |
ص:54 |
|
ٹرانسمیشن جڑتا WOMENT CF NERTA |
0.0151kg*m² |
کھمبوں کی تعداد قطب |
4 |
|
خدمت کا کردار RATN |
$ |
وزن WECHT |
|
|

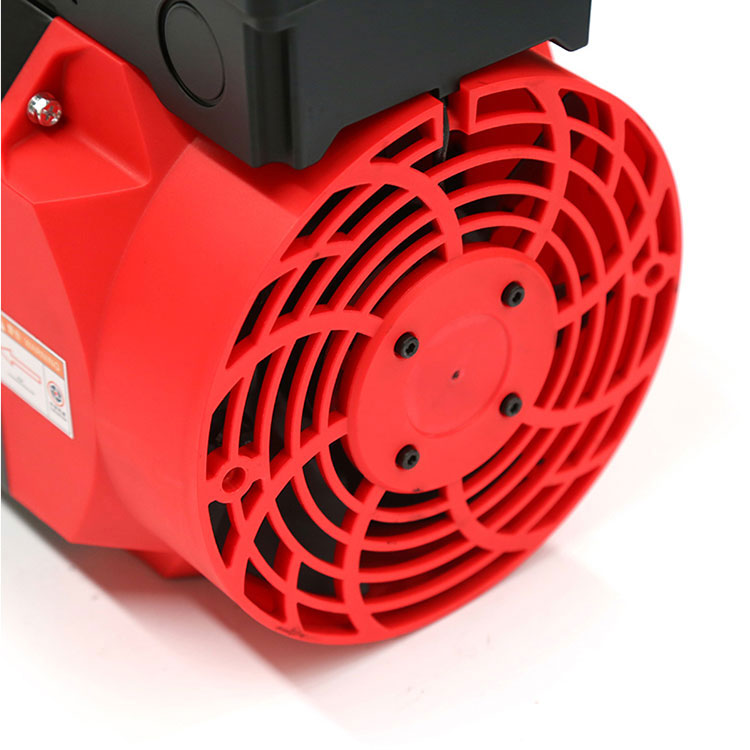

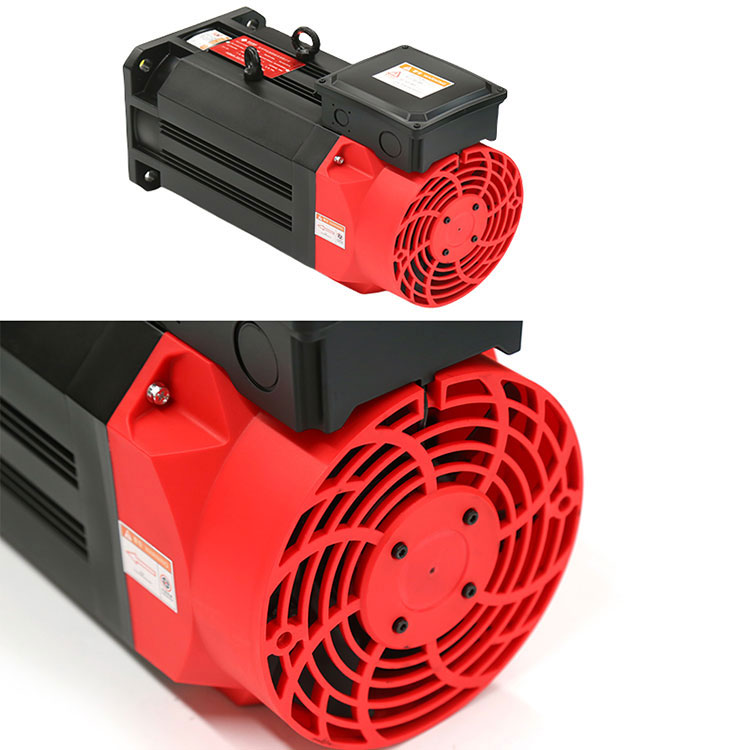

کولنگ پنکھا ۔ 000LN3 FAN |
شرح شدہ تار ریٹیڈ پاور |
34W/0.22A |
||
اوڈنگ وولٹیج شرح شدہ وولٹس |
1PH 220V |
|||
انکوڈر انکوڈر |
دالوں کی تعداد فی گراف ہر لیپ پلیز نمبر |
|
||
آؤٹ پٹ طریقہ آؤٹ پٹ MCDE |
|
|||
بریک اپریٹس HGGNG بریک کریں۔ |
نام NAME |
|
||
ڈیٹا پیرامیٹرز ڈیٹا پیامیٹر |
|
اسپنڈل سروو موٹر ہر قسم کے مشین ٹول پروسیسنگ آلات میں بڑے پیمانے پر استعمال ہوتی ہے، جیسے لیتھ، ملنگ مشین، پیسنے والی مشین، ڈرلنگ مشین اور دیگر مشینی سامان۔ اس کا بنیادی فنکشن تکلا کو چلانے، سپنڈل موومنٹ کی رفتار اور پوزیشن کو کنٹرول کرنے کے لیے استعمال کیا جاتا ہے، تاکہ مشین ٹول پروسیسنگ کے عمل کو متوقع صحت سے متعلق اور کارکردگی حاصل کر سکے۔ ان میں سے، اسپنڈل سروو موٹر کا فائدہ یہ ہے کہ یہ موشن کنٹرول سگنلز کا فوری جواب دے سکتا ہے، تیز رفتار اور اعلیٰ درستگی کی رفتار اور پوزیشن کنٹرول فراہم کر سکتا ہے، اور اس میں کچھ آپریشن استحکام اور بوجھ کی گنجائش ہے۔
اسپنڈل سرو موٹر کا اطلاق مشین ٹول پروسیسنگ کی درستگی کو بہتر بنا سکتا ہے اور پیداوار کی کارکردگی کو بڑھا سکتا ہے۔ خودکار مشین ٹولز میں، CNC مشین ٹولز اور دیگر اعلیٰ صحت سے متعلق مشینی اوزار اس کی تیز رفتار، اعلیٰ صحت سے متعلق پروسیسنگ کی ضروریات کو پورا کرنے کے لیے ایک لازمی حصہ ہیں۔ ایک ہی وقت میں، مختلف صنعتوں کے لیے آٹومیشن ڈرائیو سپورٹ فراہم کرنے کے لیے اسپنڈل سرو موٹر کو صنعتی آٹومیشن، ایرو اسپیس، طبی آلات اور دیگر شعبوں میں بھی لاگو کیا جا سکتا ہے۔
1. جسمانی تعمیر
سروو اسپنڈل موٹر بلٹ ان اسپنڈل کے ساتھ ایک سروو موٹر ہے، جو اسپنڈل، سرو موٹر اور سنکرونائزر کو مربوط کرتی ہے۔ جبکہ عام سروو موٹر صرف ایک آزاد سروو موٹر ہے، جس کو متعلقہ افعال کو حاصل کرنے کے لیے دیگر مکینیکل آلات کے ساتھ ہم آہنگ کرنے کی ضرورت ہے۔
2. کنٹرول کا طریقہ
سرو اسپنڈل موٹر تکلی کی رفتار کو کنٹرول کرنے کے لیے اسپنڈل کنٹرولر کا استعمال کرتی ہے، اور سرو کنٹرولر ٹارک اور رفتار کے کنٹرول کو محسوس کرنے کے لیے استعمال کرتی ہے۔ عام سروو موٹر کا کنٹرول بنیادی طور پر پوزیشن، رفتار اور ٹارک کے تین پہلوؤں پر مبنی ہے، اور اس کا کنٹرول موڈ زیادہ پیچیدہ ہے۔
3. کارکردگی کی ضرورت
سرو اسپنڈل موٹر بنیادی طور پر تیز رفتار گردش اور اعلی صحت سے متعلق پروسیسنگ کی ضروریات کے لئے موزوں ہے، جس میں اعلی کنٹرول کی درستگی، تیز ردعمل کی رفتار، اور ایک ہی وقت میں سپنڈل اور سروو موٹر کنٹرول کی ضرورت ہوتی ہے۔ عام سروو موٹر کی کنٹرول ڈیمانڈ بنیادی طور پر پوزیشن، رفتار، ان تینوں پہلوؤں کی ٹارک کی بہت زیادہ ضروریات ہیں، کنٹرول کی درستگی اور کارکردگی کو یقینی بنانے کی ضرورت ہے۔
4. امدادی موٹر کا مین اسکیمیٹک ڈایاگرام
آگے اور پیچھے کی گردش: رفتار کی خرابی + / -1rpm، 3000 RPM ایکسلریشن اور 1 سیکنڈ کے لیے سستی۔
آزاد نیم سٹاپ: اعلی درستگی (0.03) پوزیشننگ، ورک پیس روبوٹ کو اوپر اور نیچے کرنے کے لیے آسان۔
سخت ٹیپنگ: 3000 RPM تک سخت ٹیپنگ، کم از کم پاور ٹوتھ M3۔
C-axis فنکشن: علیحدگی کی درستگی +/-1pulse تک پہنچ سکتی ہے، اور گاڑی اور ملنگ کی درستگی 0.01rpm تک کم ہو سکتی ہے۔
کم رفتار بھاری کٹنگ: فوری طور پر 3 بار اوورلوڈ، مستحکم کاٹنے کی رفتار کو یقینی بنائیں، کاسٹنگ پروسیسنگ کے لئے موزوں ہے.
تیز رفتار صحت سے متعلق مشینی: 1500 RPM سے اوپر مسلسل پاور آؤٹ پٹ، مستحکم رفتار، گارنٹی شدہ ختم۔
مضبوط قابل اطلاق: یہ بہت سے ملکی اور غیر ملکی اوپری مشینوں (CNC نظام، PLC، وغیرہ) کے ساتھ استعمال کیا جا سکتا ہے.
طاقتور ثانوی ترقی: آپ کسٹمر کی ضروریات کے مطابق خصوصی خصوصیات کو اپنی مرضی کے مطابق بنا سکتے ہیں۔
