1. ڈوئل اسپنڈل آرکیٹیکچر

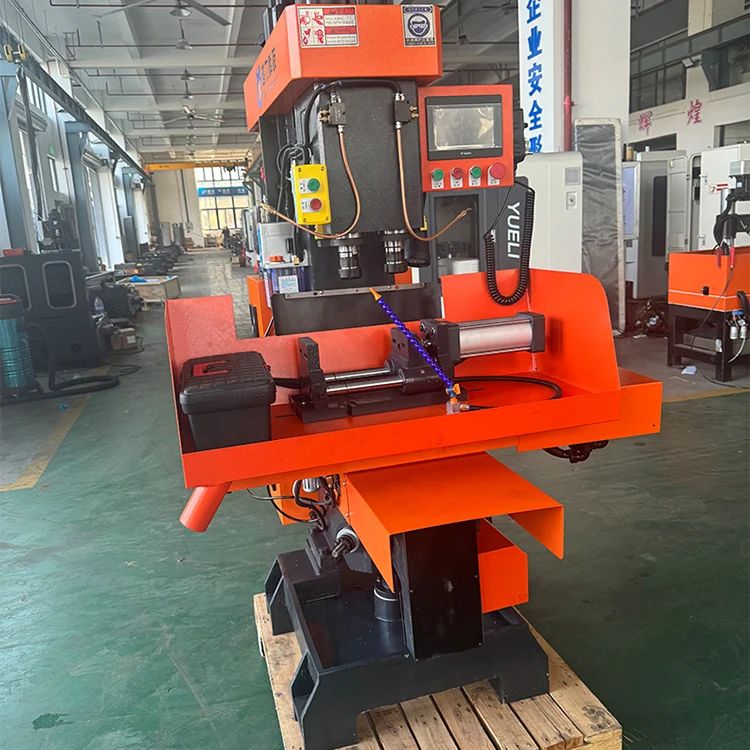

کے دل میںعمودی دوہری محور کمپاؤنڈ مشینایک دوہری اسپنڈل کنفیگریشن ہے جو بیچ پروسیسنگ تک پہنچنے کے طریقے کو بنیادی طور پر تبدیل کرتی ہے۔ سنگل اسپنڈل مشینوں کے برعکس جن کے لیے متعدد پاسز اور بار بار ٹول کی تبدیلیوں کی ضرورت ہوتی ہے، اس ڈیزائن میں دو آزاد سپنڈلز شامل ہیں جو مربوط عمودی محور کے انتظام میں کام کرتے ہیں۔ Z1 اور Z2 محور 120 ملی میٹر پر رکھے گئے ہیں، جس سے ایک ہی ورک پیس پر دو خصوصیات کی بیک وقت مشینی یا دو الگ الگ حصوں کی متوازی پروسیسنگ کی اجازت دی جاتی ہے۔
ہر سپنڈل NT30 ٹیپر ٹولنگ کو قبول کرتا ہے اور 10 سے 3000 r/min تک ایڈجسٹ اسپیڈ فراہم کرتا ہے، جو ڈرلنگ، ریمنگ اور ٹیپنگ آپریشنز کے لیے لچک فراہم کرتا ہے۔ دوہری محور کا نقطہ نظر مناسب ایپلی کیشنز کے لیے تھرو پٹ کو مؤثر طریقے سے دوگنا کرتا ہے جبکہ دروازے کی فٹنگ کے اجزاء اور اسی طرح کے درمیانے بیچ کی پیداواری اشیاء کے لیے درکار درستگی کو برقرار رکھتا ہے۔
2. بنیادی تکنیکی تفصیلات
مشین کی صلاحیتوں کو سمجھنا اس کے کلیدی پیرامیٹرز سے شروع ہوتا ہے۔ مندرجہ ذیل جدول ان ضروری تصریحات کا خلاصہ کرتا ہے جو اس کے آپریشنل لفافے کی وضاحت کرتی ہیں:
| پیرامیٹر | تفصیلات | تبصرہ |
|---|---|---|
| ایکس ایکسس ٹریول | 320 ملی میٹر | — |
| Y ایکسس ٹریول | 120 ملی میٹر | — |
| Z1/Z2 ایکسس ٹریول | 110 ملی میٹر | ہر ایک تکلا |
| سپنڈل سپیسنگ | 120 ملی میٹر | Z1 سے Z2 |
| زیادہ سے زیادہ ڈرلنگ قطر | 32 ملی میٹر | تانبے کے حصے |
| زیادہ سے زیادہ ٹیپنگ قطر | ایم 32 | — |
| سپنڈل سپیڈ رینج | 10-3000 r/منٹ | سایڈست |
| مشین کا وزن | 900 کلوگرام | کور سمیت |
| کل پاور | 7KW | — |
| سی این سی سسٹم | سنیکون | — |
320mm X-axis ٹریول اور 120mm Y-axis ٹریول دروازے کو فٹ کرنے والی مصنوعات اور اسی طرح کے اجزاء کے لیے مناسب کام کا لفافہ فراہم کرتے ہیں۔ لفٹنگ پلیٹ فارم 160 ملی میٹر ایڈجسٹ فاصلہ پیش کرتا ہے، مختلف ورک پیس کی اونچائیوں کو ایڈجسٹ کرتا ہے۔ X محور پر 30 میٹر/منٹ کی زیادہ سے زیادہ حرکت کرنے والی رفتار کے ساتھ، مشین تیز رفتار پوزیشننگ فراہم کرتی ہے جو سائیکل کے مجموعی وقت میں کمی کا باعث بنتی ہے۔
3. ساختی سالمیت
دیعمودی دوہری محور کمپاؤنڈ مشینسختی اور استحکام پر توجہ کے ساتھ انجینئر کیا گیا ہے۔ بہترین سختی کو برقرار رکھتے ہوئے جسمانی ساخت خاص طور پر کمپیکٹ ہوتی ہے - بیک وقت دوہری اسپنڈل آپریشنز کے دوران درستگی کو برقرار رکھنے کے لیے ایک اہم عنصر۔ کئی ڈیزائن کے انتخاب اس ساختی مضبوطی میں حصہ ڈالتے ہیں:
- اعلی معیار کے مصر دات اسٹیل تکلے:ہر اسپنڈل کو پریمیم الائے اسٹیل سے تیار کیا جاتا ہے، جو سخت اور ہیٹ ٹریٹمنٹ کے عمل سے مشروط ہوتا ہے، جس کے بعد اعلی لباس مزاحمت کے لیے درست پیسنا ہوتا ہے۔
- الٹراسونک طور پر بجھا ہوا سلائیڈ سطحیں:سلائیڈنگ سطحیں الٹراسونک بجھانے کے علاج سے گزرتی ہیں، جس سے سطح کی سختی اور لباس مزاحمت میں نمایاں اضافہ ہوتا ہے۔ ایک مربوط چکنا کرنے والا آلہ طویل سروس کی زندگی میں پائیدار کارکردگی کو یقینی بناتا ہے۔
- بفر پوزیشننگ سسٹم:ورک ٹیبل میں بفر پوزیشننگ کے ساتھ ایک سٹارٹنگ ڈیوائس شامل ہے جو پس منظر کی تیز رفتار حرکت کے دوران کمپن کو کم کرتا ہے۔
- پل-راڈ کی قسم کا ہینڈل:حفاظت کو ایک پل-راڈ ہینڈل ڈیزائن کے ذریعے حل کیا جاتا ہے جو حادثاتی طور پر منقطع ہونے کے خلاف مزاحمت کرتا ہے۔
یہ ساختی عناصر اجتماعی طور پر اس بات کو یقینی بناتے ہیں کہ مشین مسلسل بیچ پروڈکشن کے مطالبات کے باوجود بھی پوزیشن کی درستگی کو برقرار رکھتی ہے۔
4. آپریشنل ورک فلو
کا آپریشنل فلسفہعمودی دوہری محور کمپاؤنڈ مشینتھرو پٹ کو زیادہ سے زیادہ کرتے ہوئے دستی مداخلت کو کم کرنے کے مراکز۔ PLC کنٹرول روایتی ریلے پر مبنی نظاموں کے مقابلے میں اعلیٰ درجے کی آٹومیشن فراہم کرتا ہے، بہترین قابل اعتمادی فراہم کرتا ہے جو آپریٹر کی تھکاوٹ کو براہ راست کم کرتا ہے۔
کلیدی ورک فلو خصوصیات میں شامل ہیں:
- سنگل سیٹ اپ پروسیسنگ:پرزوں کی ایک بڑی تعداد کے لیے ڈرلنگ، ریمنگ، اور ٹیپنگ کے کام ایک ہی بار میں مکمل کیے جا سکتے ہیں۔
- ملٹی مشین مینجمنٹ:بدیہی آپریشن اور خودکار کنٹرول ایک ہی آپریٹر کو ایک ساتھ متعدد مشینوں کا انتظام کرنے کے قابل بناتا ہے۔
- آسان ایڈجسٹمنٹ:مشین میں سادہ اور بدیہی ایڈجسٹمنٹ میکانزم ہے، جو بیچوں کے درمیان سیٹ اپ کے وقت کو کم کرتا ہے۔
- انسداد آلودگی ڈیزائن:سازوسامان میں ایسی خصوصیات شامل ہیں جو آلودگی کے خطرات کو کم کرتی ہیں، جو اسے ایسے ماحول کے لیے موزوں بناتی ہیں جہاں صفائی ایک تشویش کا باعث ہو۔
یہ ورک فلو ڈیزائن چھوٹے سے درمیانے بیچ کے پیداواری ماحول کے لیے براہ راست اعلیٰ کارکردگی میں ترجمہ کرتا ہے، جہاں سیٹ اپ کا وقت اور آپریٹر کی دستیابی اکثر مجموعی پیداواری صلاحیت کا تعین کرتی ہے۔
5. درخواست کا دائرہ کار
عمودی دوہری محور کمپاؤنڈ مشین خاص طور پر چھوٹے سے درمیانے بیچ کے دروازے کی فٹنگ مصنوعات کی تیاری اور پروسیسنگ کے لیے تیار کی گئی ہے۔ یہ ایپلیکیشن فوکس ایک ہی کلیمپنگ آپریشن میں دروازے کے ہارڈ ویئر کے اجزاء پر ڈرل، ریم، اور متعدد فیچرز کو ٹیپ کرنے کے لیے مشین کی ڈوئل اسپنڈل صلاحیت کا فائدہ اٹھاتا ہے۔
دروازے کی متعلقہ اشیاء سے ہٹ کر، مشین کی وضاحتیں—خاص طور پر اس کا 32mm زیادہ سے زیادہ ڈرلنگ قطر اور M32 ٹیپ کرنے کی گنجائش—اسے تانبے اور الوہ دھات کے اجزاء کی وسیع رینج کے لیے موزوں بناتی ہے۔ 900kg مشین کا وزن اور 1100×1230×1980mm فٹ پرنٹ (بشمول شیٹ میٹل کور) ایک ایسی مشین کی نشاندہی کرتا ہے جو پیداواری ماحول کے لیے کافی ہے لیکن منزل کی محدود جگہ والی ورکشاپس کے لیے کافی کمپیکٹ ہے۔
اجزاء کا انتخاب مشین کے قابل اعتماد پروفائل کی مزید وضاحت کرتا ہے: سنی کون سرو موٹرز اور سی این سی سسٹم، شنائیڈر اے سی کانٹیکٹرز، اومرون ریلے، اور گھریلو بال اسکرو اور لکیری سلائیڈز۔ قائم کردہ برانڈز اور معیاری اجزاء کا یہ امتزاج مستقل کارکردگی کے لیے مشین کی ساکھ میں اہم کردار ادا کرتا ہے۔
6. اکثر پوچھے جانے والے سوالات
مشین کو تانبے اور الوہ دھاتوں کے لیے موزوں بنایا گیا ہے، جس میں تانبے کے پرزوں کے لیے زیادہ سے زیادہ ڈرلنگ قطر 32 ملی میٹر ہے۔ یہ دروازے کی فٹنگ کے مختلف اجزاء کے لیے بھی موزوں ہے جو عام طور پر پیتل، ایلومینیم اور اسی طرح کے مواد سے تیار ہوتے ہیں۔ فیرس مواد کے لیے، مخصوص سفارشات کے لیے کارخانہ دار سے مشورہ کریں۔
دونوں اسپنڈلز ایک ساتھ کام کرتے ہیں، جس سے دو آپریشنز — جیسے ڈرلنگ اور ٹیپنگ — کو ایک ہی سائیکل میں ایک ہی ورک پیس پر انجام دیا جا سکتا ہے۔ متبادل طور پر، دو ایک جیسے حصوں کو متوازی طور پر عملدرآمد کیا جا سکتا ہے. یہ نقطہ نظر ایک ہی سیٹ اپ کو برقرار رکھتے ہوئے مناسب ایپلی کیشنز کے لیے تھرو پٹ کو مؤثر طریقے سے دوگنا کرتا ہے۔
مشین چھوٹے سے درمیانے بیچ کی پیداوار کے لیے بنائی گئی ہے۔ یہ ایسے منظرناموں میں بہتر ہے جہاں اعلی حجم کی خودکار لائنوں کے لیے سیٹ اپ کا وقت ضرورت سے زیادہ ہو گا، لیکن دستی سنگل پیس پروسیسنگ غیر موثر ہو گی۔ پیچیدگی کے لحاظ سے عام بیچ کے سائز درجنوں سے چند سو حصوں تک ہوتے ہیں۔
مشین آسان ایڈجسٹمنٹ میکانزم کے ساتھ سادہ اور بدیہی آپریشن کی خصوصیات رکھتی ہے۔ PLC کنٹرول عام طور پر CNC مشینی سے وابستہ پیچیدگی کو کم کرتا ہے۔ بنیادی مشینی تجربے والے آپریٹرز کم سے کم تربیت کے ساتھ ماہر بن سکتے ہیں، اور بدیہی انٹرفیس فوری آن بورڈنگ کی حمایت کرتا ہے۔
