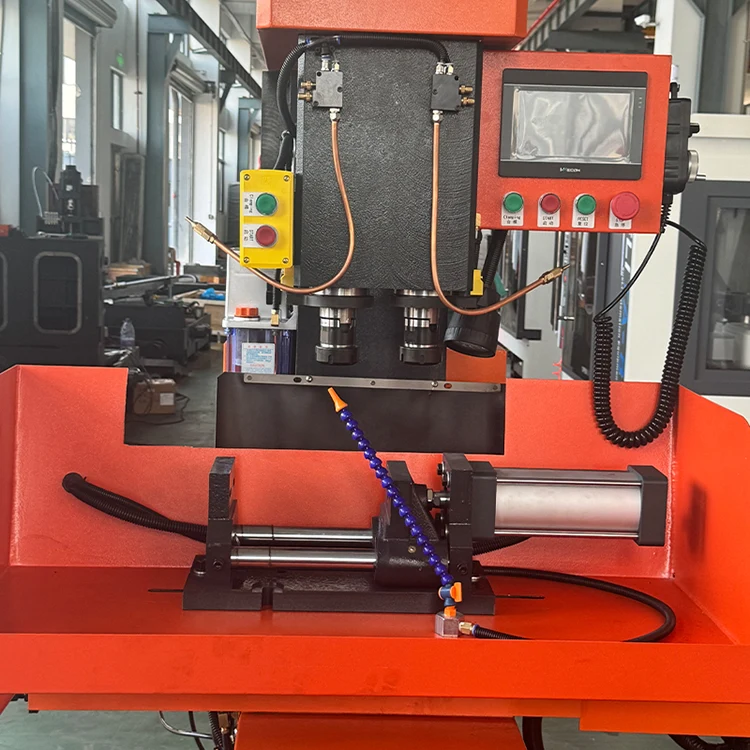

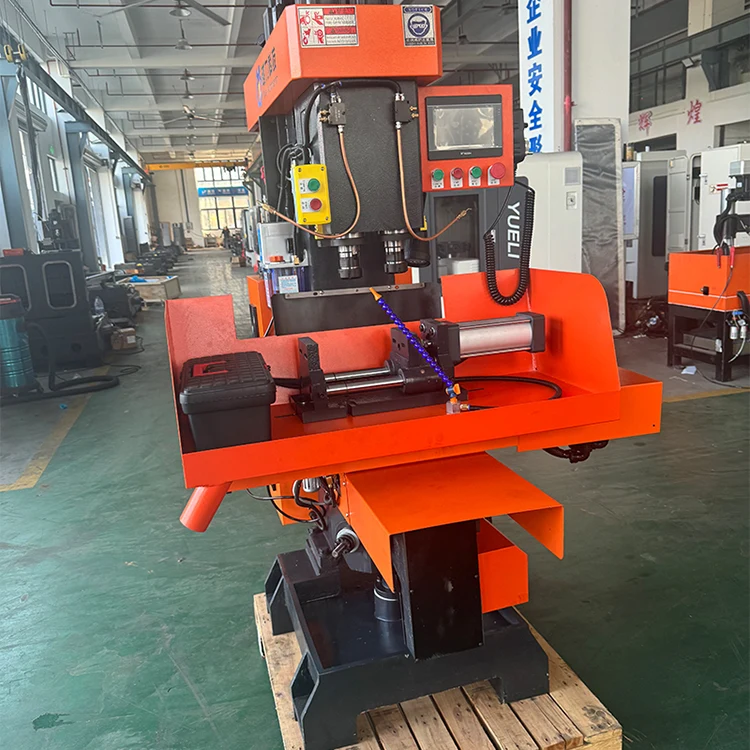

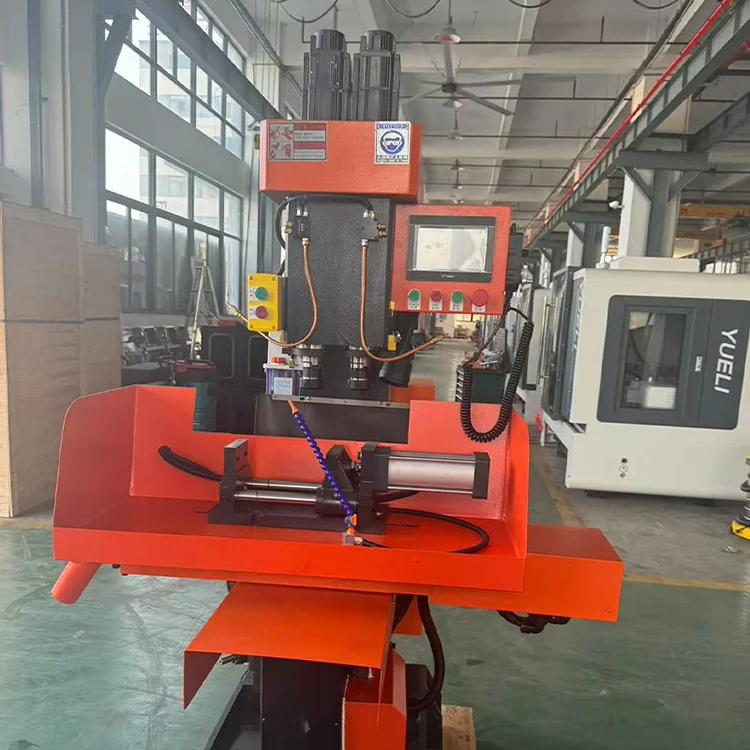

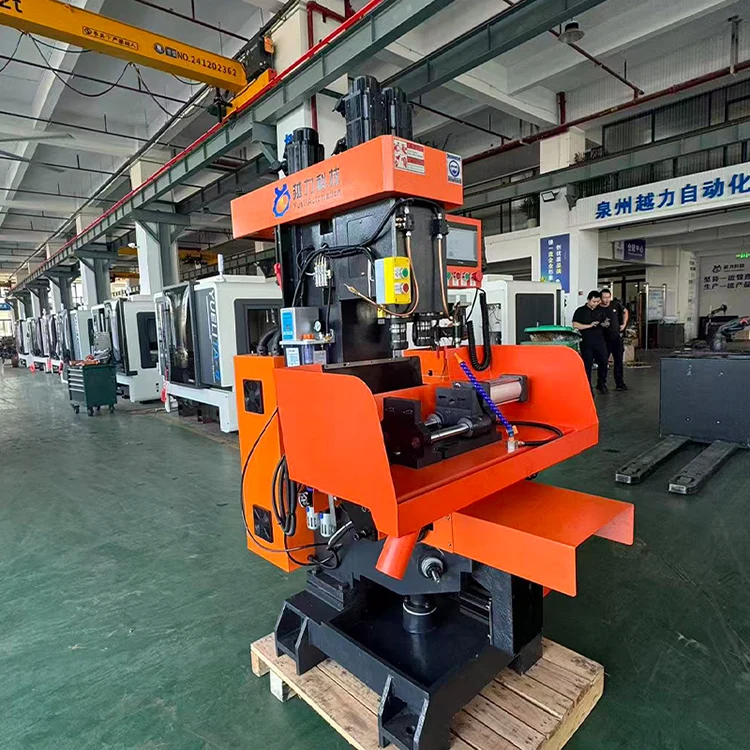

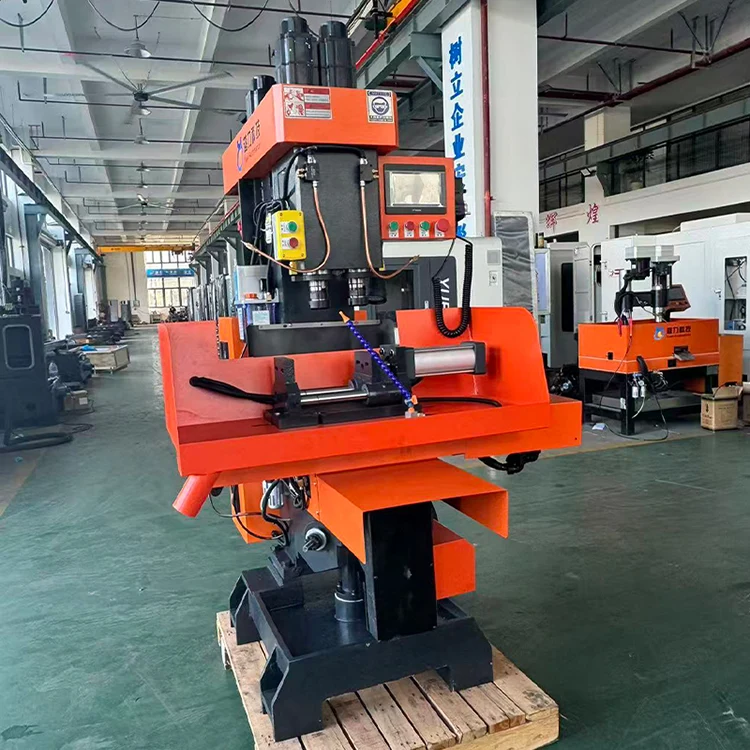

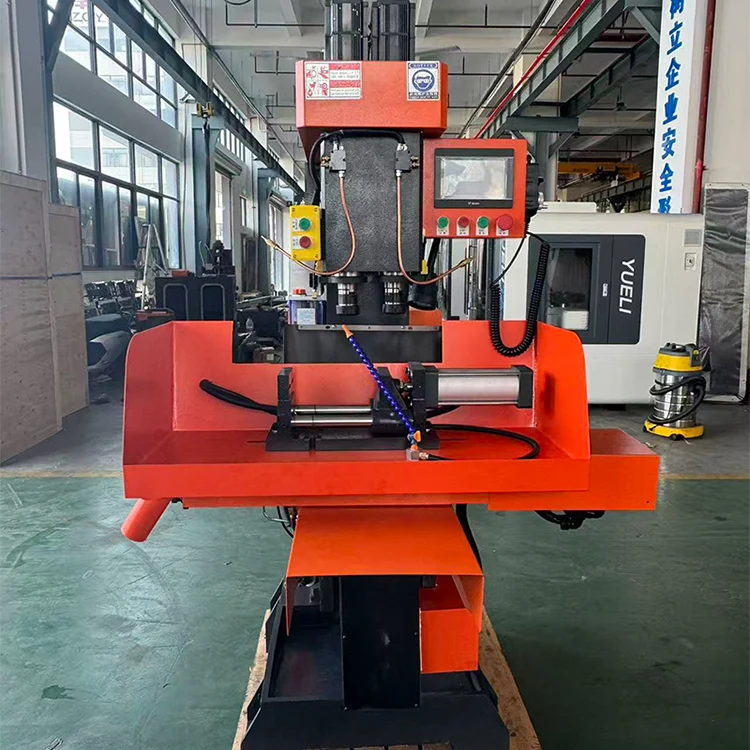

عمودی دوہری محور کمپاؤنڈ مشین

عمودی دوہری محور کمپاؤنڈ مشین (اندرونی ماڈل ZSK4132X2B) Quanzhou Yueli Automation Equipment Co., Ltd کی طرف سے تیار کی گئی ہے۔ یہ چھوٹے سے درمیانے بیچ کے دروازے کی فٹنگ مصنوعات کی تیاری اور پروسیسنگ کے لیے موزوں ہے۔ مشین ٹول سادہ اور بدیہی آپریشن اور آسان ایڈجسٹمنٹ کے ساتھ ایک ہموار اور خوبصورت ظاہری شکل کا حامل ہے۔ PLC کنٹرول کو اپناتے ہوئے، یہ اعلیٰ آٹومیشن لیول اور بہترین قابل اعتمادی کا حامل ہے، جو آپریٹرز کی محنت کی شدت کو کم کرتا ہے۔ یہ ایک آپریٹر کو متعدد مشینوں کا انتظام کرنے کے قابل بناتا ہے اور ایک مثالی اعلی کارکردگی اور انسداد آلودگی پراسیسنگ آلات کے طور پر کام کرتا ہے۔

پروڈکٹ کا تعارف

عمودی دوہری محور کمپاؤنڈ مشین چھوٹے سے درمیانے بیچ کے دروازے فٹ کرنے والی مصنوعات کی تیاری اور پروسیسنگ کے لیے موزوں ہے۔ مشین ٹول سادہ اور بدیہی آپریشن اور آسان ایڈجسٹمنٹ کے ساتھ ایک ہموار اور خوبصورت ظاہری شکل کا حامل ہے۔ PLC کنٹرول کو اپناتے ہوئے، یہ اعلیٰ آٹومیشن لیول اور بہترین قابل اعتمادی کا حامل ہے، جو آپریٹرز کی محنت کی شدت کو کم کرتا ہے۔ یہ ایک آپریٹر کو متعدد مشینوں کا انتظام کرنے کے قابل بناتا ہے اور ایک مثالی اعلی کارکردگی اور انسداد آلودگی پراسیسنگ آلات کے طور پر کام کرتا ہے۔

· سادہ اور بدیہی آپریشن کے ساتھ ہموار اور خوبصورت ظاہری شکل۔

· PLC کنٹرول کے ساتھ آسان ایڈجسٹمنٹ اور اعلی آٹومیشن لیول۔

· کم محنت کی شدت کے ساتھ بہترین قابل اعتماد۔

· ایک آپریٹر متعدد مشینوں کا انتظام کر سکتا ہے۔

اہم تکنیکی پیرامیٹرز

درج ذیل تکنیکی پیرامیٹرز عمودی دوہری محور کمپاؤنڈ مشین پر لاگو ہوتے ہیں۔

مشین کی ساخت اور خصوصیات

عمودی دوہری محور کمپاؤنڈ مشین میں درج ذیل ساختی اور کارکردگی کی خصوصیات ہیں۔

· پرزوں کی ایک بڑی تعداد کی پروسیسنگ، ڈرلنگ، ریمنگ اور ٹیپنگ ایک ہی بار میں اعلی کارکردگی کے ساتھ مکمل کی جا سکتی ہے۔

· جسمانی ساخت کمپیکٹ ہے اور اچھی سختی ہے۔

· مین شافٹ اعلی معیار کے مرکب اسٹیل سے بنا ہے، سخت اور ہیٹ ٹریٹڈ، عین مطابق گراؤنڈ، اور اس میں پہننے کے خلاف مزاحمت زیادہ ہے۔

· سلائیڈنگ سطح کو الٹراسونک طور پر بجھایا جاتا ہے اور سلائیڈنگ سطح کی سروس لائف کو یقینی بنانے کے لیے اس میں چکنا کرنے والا آلہ ہوتا ہے۔

· ورک بینچ ایک سٹارٹنگ ڈیوائس اور بفر پوزیشننگ ڈیوائس کے ساتھ بائیں اور دائیں حرکت کرتا ہے، جس میں چھوٹی کمپن اور تیز حرکت ہوتی ہے۔

· ہینڈل پل راڈ کی قسم کو اپناتا ہے، جو گرنا آسان نہیں ہے اور اس کی حفاظت زیادہ ہے۔

ساخت اور کارکردگی

عمودی دوہری محور کمپاؤنڈ مشین کا ڈیزائن ملنگ مشین اور معاون سٹارٹنگ ڈیوائس کی ساختی خصوصیات کو اپناتا ہے، جس میں پروسیسنگ کی اعلی کارکردگی، مستحکم درستگی اور آپریشن کے آسان طریقہ کار کے فوائد ہیں۔

بیلٹ کی تبدیلی اور تناؤ کا ڈھانچہ، رفتار کو تبدیل کرنے اور بیلٹ کو تناؤ میں آسان۔

· مین شافٹ 4KW/4P موٹر کے ذریعے ہم وقت ساز بیلٹ کے ذریعے چلایا جاتا ہے، جس میں ٹرانسمیشن کی اعلی کارکردگی اور کم شور ہوتا ہے۔

· بائیں اور دائیں سپنڈل خودکار ریکوری میکانزم سپنڈل کو ہمیشہ پروسیسنگ، وقت کی بچت اور کام کی کارکردگی کو بہتر بنانے کے لیے تیار حالت میں رکھ سکتا ہے۔

لفٹنگ ہینڈل کو آسانی سے موڑا جا سکتا ہے تاکہ لفٹنگ پلیٹ فارم کے لفٹنگ کا احساس ہو سکے۔

· ورک بینچ قابل اعتماد پوزیشننگ اور مستحکم درستگی کو یقینی بنانے کے لیے بفر پوزیشننگ سے لیس ہے۔

· مڈل کیریج اور لفٹنگ پلیٹ فارم کو ورک پیس کی مستحکم پوزیشننگ کو یقینی بنانے کے لیے لاکنگ میکانزم کے ساتھ ڈیزائن کیا گیا ہے، جو پروسیسنگ کی درستگی کو یقینی بنانے کے لیے موزوں ہے۔

· نیومیٹک ڈیوائس کا استعمال خودکار کنٹرول، اچھی وشوسنییتا، اور اعلی کارکردگی اور پروسیسنگ کی اعلی درستگی کو یقینی بنانے کے لیے کیا جاتا ہے۔

چکنا کرنے کا نظام

عمودی دوہری محور کمپاؤنڈ مشین ایک مثبت نقل مکانی خودکار چکنا کرنے کا نظام استعمال کرتی ہے۔ درج ذیل چکنا کرنے کا شیڈول لاگو ہوتا ہے۔

الیکٹریکل سسٹم

عمودی دوہری محور کمپاؤنڈ مشین مندرجہ ذیل برقی نظام کی ترتیب کا استعمال کرتی ہے۔

· CNC سسٹم: سنی کون۔

· سروو موٹر: سنی کون۔

· سپنڈل سروو: زیما ٹیکنالوجی۔

AC رابطہ کنندہ: شنائیڈر۔

· ریلے: اومرون۔

· نیومیٹک ویز: یوئیلی۔

حفاظتی تحفظ

عمودی دوہری محور کمپاؤنڈ مشین میٹل کٹنگ مشین ٹولز کے حفاظتی تحفظ کے لیے GB 15760-2004 کے عمومی تکنیکی تقاضوں کی تعمیل کرتی ہے اور ضروری حفاظتی آلات اور انتباہی علامات سے لیس ہے۔

· X-axis مکمل طور پر بند سٹینلیس سٹیل شیٹ میٹل شیلڈ کا استعمال کرتا ہے تاکہ کاٹنے والے سیالوں اور چپس کو مؤثر طریقے سے روکا جا سکے۔

· Z-axis سروس کی زندگی کو مؤثر طریقے سے بڑھانے کے لیے شیٹ میٹل پروٹیکشن اور ایک دوربین کور کا استعمال کرتا ہے۔

· X اور Z محور آپریشنل غلطیوں، پروگرامنگ کی خرابیوں، ڈرائیو کی ناکامی وغیرہ کی وجہ سے ہونے والی خرابیوں کو روکنے کے لیے سخت اور نرم حدود سے لیس ہیں۔

الیکٹریکل ڈیزائن اوور کرنٹ اور شارٹ سرکٹ تحفظ کے ساتھ GB5226.1 برقی معیار کے مطابق ہے۔

· برقی کابینہ گرمی کی کھپت کے لیے محوری بہاؤ کے پنکھوں کے ساتھ مکمل طور پر بند ڈیزائن کو اپناتی ہے۔

این سی سسٹم میں بلٹ ان بیٹری ہے؛ اگر سسٹم پاور کھو دیتا ہے تو، ذخیرہ شدہ مشینی پروگرام ضائع نہیں ہوں گے۔

· الارم فنکشن اور ہنگامی اسٹاپ بٹن مختلف اچانک خرابیوں سے ہونے والے نقصان کو روکنے کے لیے۔

معیاری لوازمات اور دستاویزات

عمودی دوہری محور کمپاؤنڈ مشین مندرجہ ذیل لوازمات اور دستاویزات کے ساتھ آتی ہے۔

اوزار شامل ہیں:

· ڈبل اینڈڈ رینچ 17-19، 12-14، 8-10، 22-24 (ہر ایک)

· قربت سوئچ (2 ٹکڑے)

· کولیٹ Φ20 (2 ٹکڑے)

· مسدس رینچ 1.5-10 (1 سیٹ)

اکثر پوچھے گئے سوالات

اس عمودی دوہری محور کمپاؤنڈ مشین پر استعمال ہونے والا CNC سسٹم کیا ہے؟

مشین Sunicon CNC سسٹم استعمال کرتی ہے۔

سپنڈل ٹیپر اور زیادہ سے زیادہ ڈرلنگ کی گنجائش کیا ہے؟

سپنڈل ٹیپر NT30 ہے۔ تانبے کے پرزوں کے لیے ڈرلنگ کا زیادہ سے زیادہ قطر 32 ملی میٹر ہے، اور زیادہ سے زیادہ ٹیپنگ قطر M32 ہے۔

X, Y اور Z1/Z2 محور سفر کیا ہیں؟

X محور کا سفر 320mm ہے، Y محور کا سفر 120mm ہے، اور Z1/Z2 محور کا سفر 110mm ہے۔

تکلا کی رفتار اور مشین کا وزن کیا ہے؟

سپنڈل کی رفتار 10 سے 3000 r/منٹ تک ایڈجسٹ اسپیڈ کے ساتھ ہوتی ہے۔ مشین کا وزن 900 کلوگرام ہے۔

بجلی کی کل ضرورت کیا ہے؟

بجلی کی فراہمی کی کل صلاحیت 7KW ہے۔
