سروو برج اور ہائیڈرولک ٹیل اسٹاک کے ساتھ سی این سی سلینٹ بیڈ لیتھ

CNC Slant Bed Lathe with Servo Turret اور Hydraulic Tailstock (ماڈل YL-46K) Quanzhou Yueli Automation Equipment Co., Ltd کی طرف سے تیار کردہ ایک درست موڑنے والی مشین ہے۔ 30-ڈگری سلینٹ بیڈ ڈیزائن بھاری کٹنگ آپریشن کے دوران سختی اور موثر چپ ہٹانے کی سہولت فراہم کرتا ہے۔ FANUC Oi-TF PLUS (5) CNC سسٹم اور جاپان THK 32mm پریزیشن بال سکرو اور 30mm لکیری رولر گائیڈز سے لیس، مشین مستقل درستگی اور طویل مدتی استحکام فراہم کرتی ہے۔ 7.5KW Huahong سپنڈل موٹر 0 سے 5000 RPM کی رفتار کی حد پیش کرتی ہے۔ MT4 ٹیپر اور 500 ملی میٹر ٹریول کے ساتھ ہائیڈرولک ٹیل اسٹاک مستحکم ورک پیس ہولڈنگ کی حمایت کرتا ہے، جبکہ 63 سروو برج بہتر پیداواری کارکردگی کے لیے خودکار ٹول کی تبدیلیوں کو قابل بناتا ہے۔

بنیادی خصوصیات

سروو ٹریٹ اور ہائیڈرولک ٹیل اسٹاک کے ساتھ سی این سی سلینٹ بیڈ لیتھ درج ذیل اہم خصوصیات پیش کرتا ہے۔

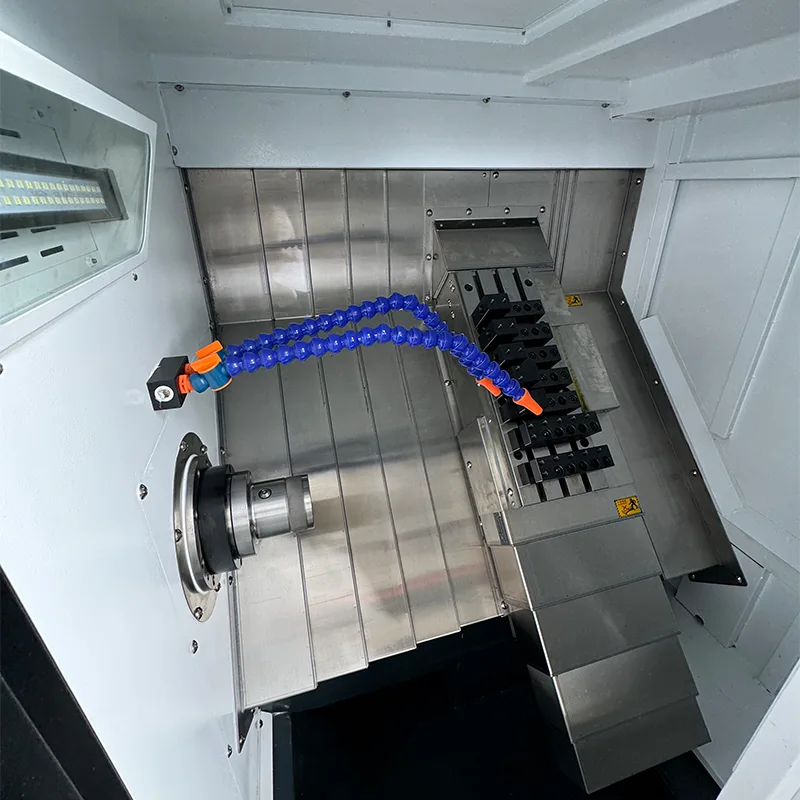

· سلینٹ بیڈ ڈیزائن: مشینی کے دوران بہتر سختی اور موثر چپ فلو کے لیے 30 ڈگری سلنٹ بیڈ۔

· اعلی صحت سے متعلق تکلا: جاپان NSK بیرنگ کے ساتھ کارتوس کی قسم کی صحت سے متعلق تکلی اسمبلی۔ سپنڈل ماڈل A2-5 170 ملی میٹر قطر کے ساتھ۔

· پریمیم گائیڈ ویز: جاپان THK 30mm درست لکیری رولر گائیڈز۔ 4 معیاری بلاکس کے ساتھ X محور، 4 توسیعی بلاکس کے ساتھ Z محور۔

· پریسجن بال سکرو: X اور Z دونوں محوروں کے لیے 10 ملی میٹر پچ کے ساتھ جاپان THK 32mm بال اسکرو۔

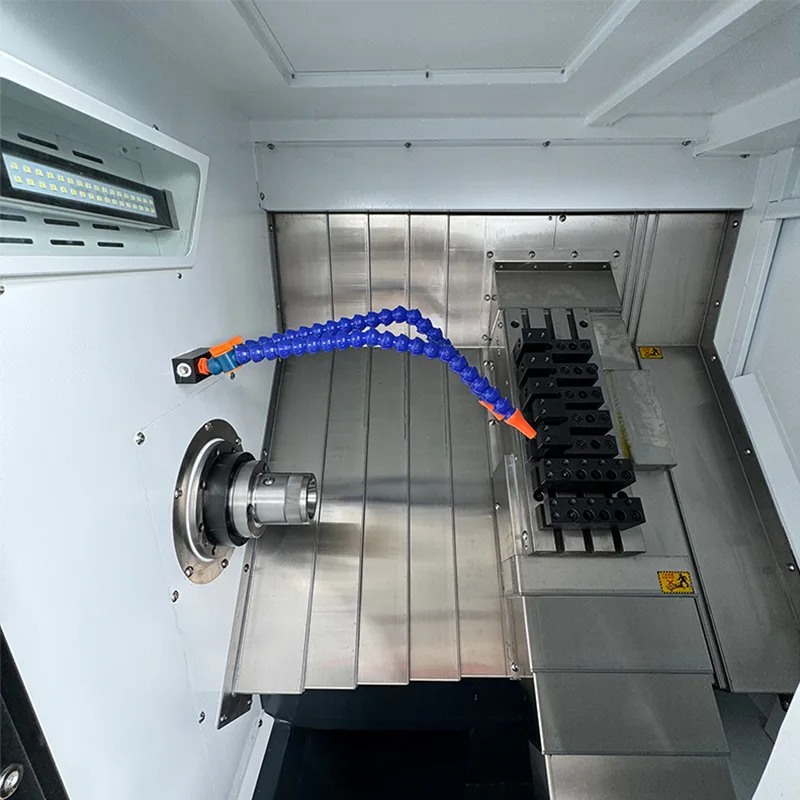

· سروو برج: تیز رفتار اور درست ٹول انڈیکسنگ کے لیے 63 سروو برج۔

ہائیڈرولک ٹیل اسٹاک: ہائیڈرولک پروپلشن کے ساتھ لکیری گائیڈ ٹیل اسٹاک۔ MT4 ٹیپر کے ساتھ ٹیل اسٹاک کا سفر 500 ملی میٹر۔

· موٹر ڈرائیو سسٹم: بیلٹ ڈرائیو کے ساتھ مین اسپنڈل موٹر، ​​ڈائریکٹ ڈرائیو کنکشن کے ساتھ X اور Z سرو موٹرز۔

تکنیکی وضاحتیں

درج ذیل جدول میں سروو برج اور ہائیڈرولک ٹیل اسٹاک کے ساتھ CNC سلینٹ بیڈ لیتھ کے مکمل تکنیکی پیرامیٹرز کی فہرست دی گئی ہے۔

مشین کی ترتیب

CNC Slant Bed Lathe with Servo Turret اور Hydraulic Tailstock مندرجہ ذیل بڑے اجزاء اور برانڈز کے ساتھ بنایا گیا ہے۔

· CNC سسٹم: FANUC Oi-TF پلس (5) FANUC X/Z سرو موٹرز اور ڈرائیوز کے ساتھ۔

سپنڈل موٹر: ہواہونگ 7.5KW۔

· بال سکرو: جاپان THK 32 ملی میٹر درستگی والے بال پیچ۔

· لکیری رولر گائیڈز: جاپان THK 30mm درست رولر گائیڈز۔

· سپنڈل اسمبلی: جاپان NSK بیرنگ کے ساتھ کارتوس کی صحت سے متعلق قسم۔

· ہائیڈرولک روٹری سلنڈر: تائیوان۔

· ہائیڈرولک اسٹیشن: تائیوان۔

پاور ہیڈ: 3-اسٹیشن، 11.4N۔

کولنٹ پمپ: 750W۔

معیاری لوازمات

سروو برج اور ہائیڈرولک ٹیل اسٹاک کے ساتھ ہر سی این سی سلینٹ بیڈ لیتھ درج ذیل لوازمات کے ساتھ آتا ہے۔

· کلیمپنگ میٹریل کے لیے اسپرنگ کولیٹ - 1 ٹکڑا شامل ہے۔

ٹرننگ ٹول ہولڈرز - 3 ٹکڑے۔

ڈرلنگ ٹول ہولڈرز - 2 ٹکڑے۔

ڈرلنگ ٹول بارز - ER20A ایکسٹینشن بار، 2 ٹکڑے۔

· ہیکس کلید سیٹ – 1 سیٹ۔

ایپلی کیشنز اور فوائد

سروو برج اور ہائیڈرولک ٹیل اسٹاک کے ساتھ سی این سی سلینٹ بیڈ لیتھ ٹرننگ ایپلی کیشنز کی وسیع رینج کے لیے موزوں ہے۔

· پروسیسنگ کی صلاحیت: زیادہ سے زیادہ موڑ قطر 375 ملی میٹر، چک کے ساتھ زیادہ سے زیادہ مشینی لمبائی 380 ملی میٹر۔ سٹیل، سٹینلیس سٹیل، اور الوہ دھاتوں سمیت مختلف قسم کے مواد کو ہینڈل کرتا ہے۔

پیداوار کی کارکردگی: 63 سروو برج تیزی سے ٹول انڈیکسنگ، سیٹ اپ ٹائم کو کم کرنے اور بیچ کی پیداوار کے لیے تھرو پٹ کو بڑھانے کے قابل بناتا ہے۔

· درستگی اور استحکام: جاپان THK گائیڈ ویز اور بال اسکرو، FANUC CNC کنٹرول کے ساتھ مل کر، مستقل درستگی اور دہرائے جانے کو یقینی بناتے ہیں۔

· ورک پیس سپورٹ: ہائیڈرولک ٹیل اسٹاک 500 ملی میٹر ٹریول اور MT4 ٹیپر طویل ورک پیس کے لیے محفوظ کلیمپنگ فراہم کرتا ہے۔

· سخت تعمیر: ہیوی ڈیوٹی رولر گائیڈز کے ساتھ 30 ڈگری سلانٹ بیڈ مستحکم ہیوی کٹنگ آپریشنز کو سپورٹ کرتا ہے۔

مینوفیکچرنگ اور کوالٹی اشورینس

سروو برج اور ہائیڈرولک ٹیل اسٹاک کے ساتھ سی این سی سلینٹ بیڈ لیتھ کو کوالٹی کنٹرول کے سخت معیارات کے تحت تیار کیا گیا ہے۔

تمام کلیدی اجزاء FANUC، Japan THK، Japan NSK، اور Huahong سمیت قائم کردہ برانڈز سے حاصل کیے جاتے ہیں۔

· بال سکرو، لکیری گائیڈز، اور سپنڈل اسمبلیوں کے لیے درستگی کے عمل۔

· مشین کی درستگی اور وشوسنییتا کو یقینی بنانے کے لیے ترسیل سے پہلے سخت معائنہ اور جانچ۔

· مینوفیکچرنگ کے دس سال سے زیادہ کے تجربے اور پیشہ ورانہ تکنیکی معاونت کے ساتھ۔

اکثر پوچھے گئے سوالات

اس سلنٹ بیڈ لیتھ پر کون سا CNC سسٹم استعمال ہوتا ہے؟

مشین FANUC Oi-TF PLUS (5) CNC سسٹم کا استعمال کرتی ہے جس میں FANUC سرو موٹرز اور X اور Z محوروں کے لیے ڈرائیوز ہیں۔

اس CNC لیتھ کے محور سفر کیا ہیں؟

X محور کا سفر 200mm ہے، اور Z محور کا سفر 460mm ہے۔

تکلا کی رفتار اور موٹر کی طاقت کیا ہے؟

اسپنڈل کی رفتار 0 سے 5000 RPM تک ہوتی ہے، جو 7.5KW Huahong اسپنڈل موٹر سے چلتی ہے۔

کس قسم کے گائیڈ ویز اور بال سکرو استعمال کیے جاتے ہیں؟

مشین جاپان THK 32 ملی میٹر درستگی والے بال سکرو اور 30 ​​ملی میٹر درست لکیری رولر گائیڈز کا استعمال کرتی ہے۔

مشین کا وزن اور مجموعی طول و عرض کیا ہے؟

مشین کے طول و عرض 1875×1021×1263mm ہیں، اور وزن تقریباً 1.8 ٹن ہے۔
