ٹراس انٹیگریٹڈ مشین

گاہک

رضا

حوالہ نمبر

YL2025091101

رابطہ کریں

رضا

کوٹیشن کی تاریخ

2025-9-11

سی سی۔

کوٹیشن کی صداقت

30 دن

ٹیلیفون

ترسیل کا وقت

جمع کروانے کے 20 دن بعد

قیمت

0640 (بشمول فلائی کٹر پاور ہیڈ اور اسکوائر ٹول برج)

RMB42000SET

ادائیگی

T/T.30 ٪ ASDEPOSIT ، 70 ٪ ادائیگی کی سہولت۔

وارنٹی

ایک سال۔

تصویر

 نام

 شکایت

پروسیسنگ کی صلاحیت

زیادہ سے زیادہ سوئنگ قطر بستر پر (ملی میٹر)

280

زیادہ سے زیادہ سوئنگ قطر زیادہ گاڑی (φ/ملی میٹر)

F160

زیادہ سے زیادہ کی لمبائی （φ/ملی میٹر）

280

زیادہ سے زیادہ ٹرننگ قطر （φ/ملی میٹر）

280

بار اسٹاک （φ/ملی میٹر） کے لئے زیادہ سے زیادہ سوراخ قطر）

42

تکلا

تکلا ناک کی قسم (جی بی 5900.1)

A2-5

 تکلا لائنر سوراخ کا ٹپر

21 °

GB21 °

تکلا کے ذریعے سوراخ قطر （φ/ملی میٹر）

49

 اسپنڈل ڈراوبر کے ذریعے سوراخ قطر

41.5

اسپنڈل ڈراوبر تھریڈ

M48 × 1.5

اسپنڈل اسپیڈ رینج (r/منٹ)

0-3000 （4000）

معیاری ترتیب: 0-3000 (اختیاری: 4000)

 اسپنڈل گیئر شفٹنگ وضع

32

آزاد تکلا: 3 سامنے ، 2 عقبی

مین موٹر پاور (مسلسل درجہ بندی) (کلو واٹ)

4

مین موٹر پاور (فوری زیادہ سے زیادہ قیمت) (کلو واٹ)

4

ایکس محور ریپڈ ٹراورس اسپیڈ (ایم/منٹ)

15

زیڈ محور ریپڈ ٹراورس اسپیڈ (ایم/منٹ)

15

ایکس محور سروو موٹر ٹارک (n · m)

110/6.4

زیڈ محور سروو موٹر ٹارک (n · m)

110/6.4

ایکس محور اسٹروک (ملی میٹر)

640

زیڈ محور اسٹروک (ملی میٹر)

280

ایکس محور اور زیڈ محور موٹر کنکشن کا طریقہ

 براہ راست جوڑے

زیڈ محور گائیڈ وے

Z-30-640

زیڈ محور بال سکرو 30-640 مربع قسم

X-after.

X-30-540

ایکس محور بال سکرو 30-540 مربع قسم

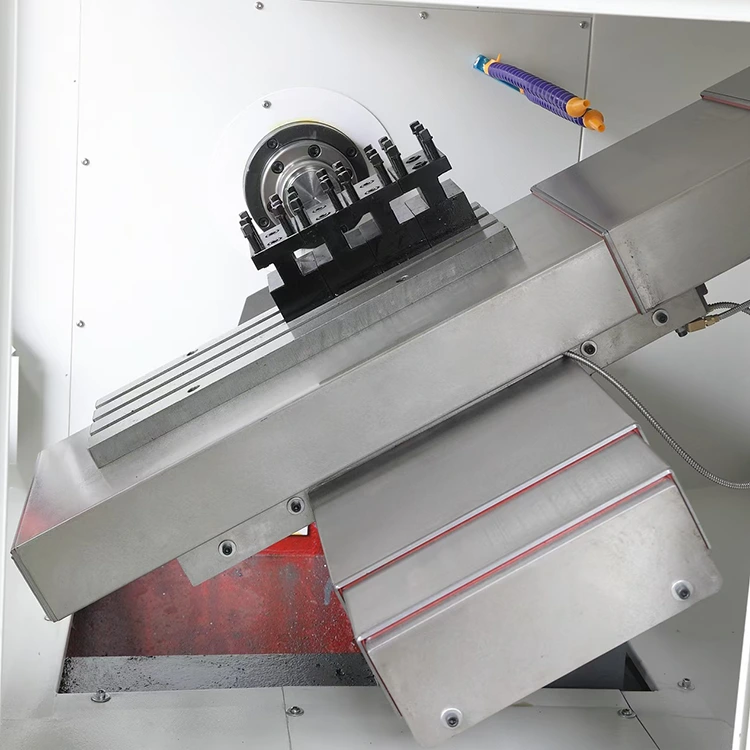

 گائیڈ وے کی قسم

f 30fzs）

لکیری گائیڈ وے (30fzs)

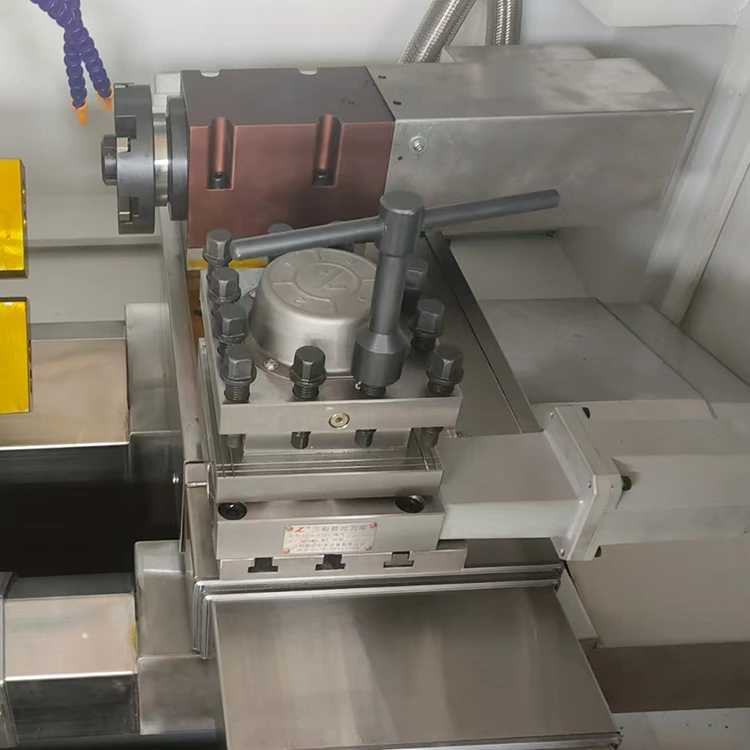

ٹول برج

 ٹول برج کی قسم

6125

 ٹول اسٹیشنوں کی تعداد

（ایم ایم）

ٹول سائز (ملی میٹر)

20*20

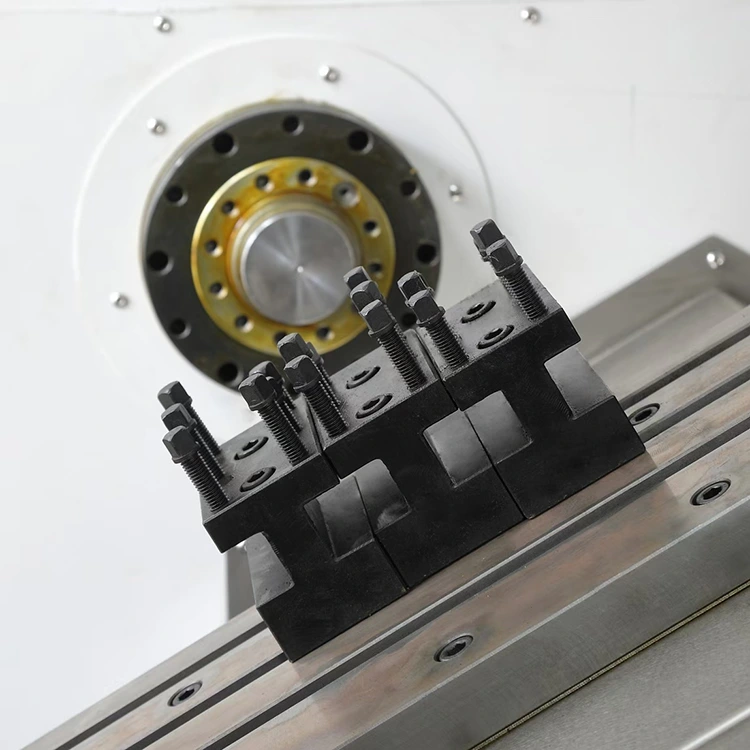

فکسڈ ٹول پوسٹ (20 × 20)

ٹراس

ایکس محور معیاری اسٹروک

2400 ملی میٹر

ایکس محور میکس اسپیڈ

1.5 ملی میٹر/s

y-axis معیاری اسٹروک

650 ملی میٹر

y-axis زیادہ سے زیادہ کی رفتار

1m/s

زیڈ محور معیاری اسٹروک

1000 ملی میٹر

زیڈ محور میکس اسپیڈ

1.5m/s

 زمین سے ٹرے کی اونچائی

1100 ملی میٹر

 ٹرے کا سائز

550*350 ملی میٹر

 ٹرے کی تعداد

2

2 تصویریں

 ٹراس میٹریل

اسٹیل

 گریپر کا اختتام

，

نیومیٹک کلیمپنگ نیومیٹک گردش

 ٹرانسمیشن موڈ

مائل ریل ریک کے ساتھ لکیری گائیڈ وے

 ان پٹ وولٹیج

220V

 ان پٹ ہوا کا دباؤ

0.5-0.8 PA

بجلی کی فراہمی

 کل طاقت کی درجہ بندی کی گئی

9KW

 کل موجودہ کی درجہ بندی کی گئی

20a

شکایت

 مشین وزن

900 کلوگرام

مشین سائز （L × W × H）

1650 × 1250 × 1600 ملی میٹر

دیگر

 کلیمپنگ کا طریقہ

چک قطر (اختیاری)

 واٹر پمپ پاور

380V/90W

بال سکرو ماڈل (ایکس محور)

2508

بال سکرو موڈل (زیڈ محور)

3208

چپ کنویر کی قسم (اختیاری خریداری)

مشینی فیلڈ

 آٹو موٹرسائیکل پارٹس اور ہارڈ ویئر لوازمات
