سروو برج اور ٹیل اسٹاک کے ساتھ سلینٹ بیڈ CNC لیتھ

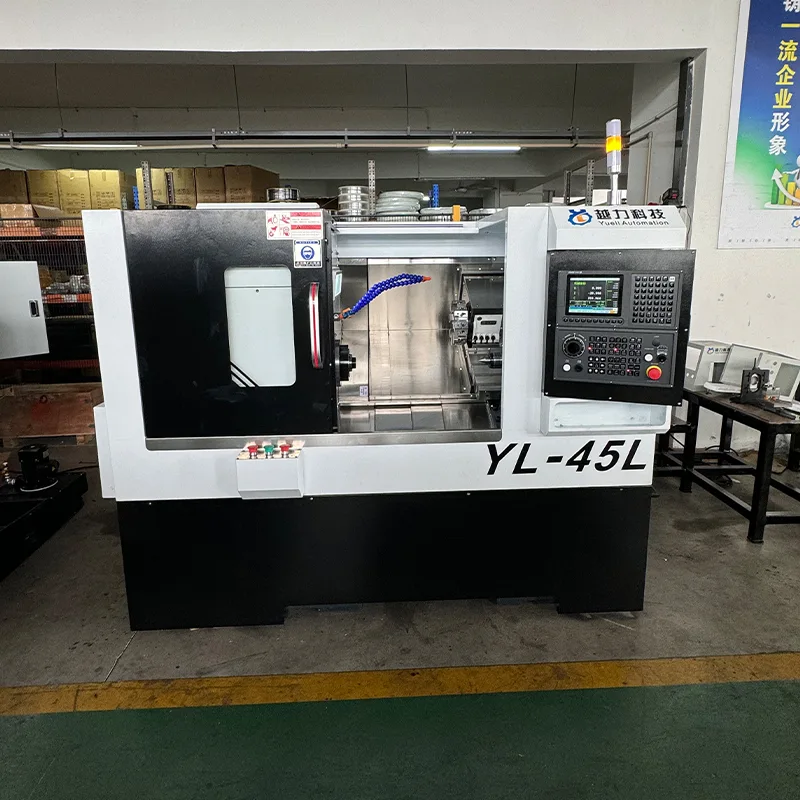

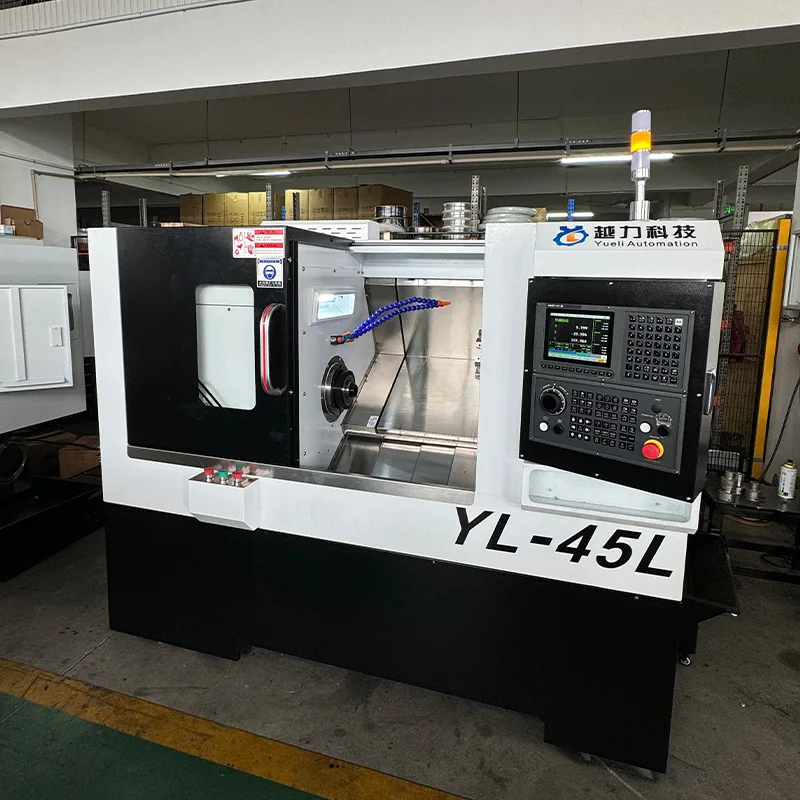

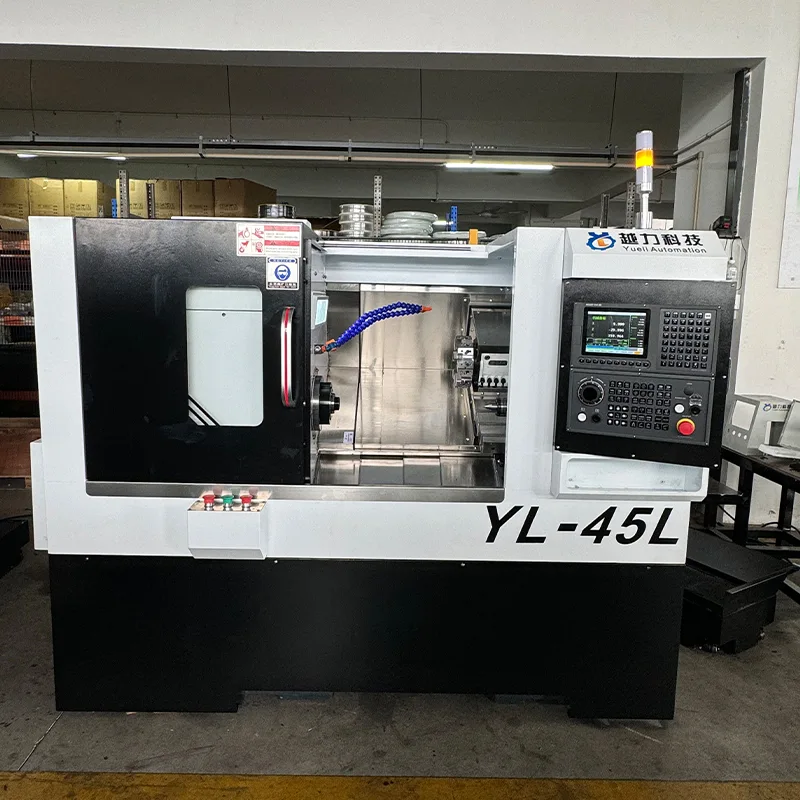

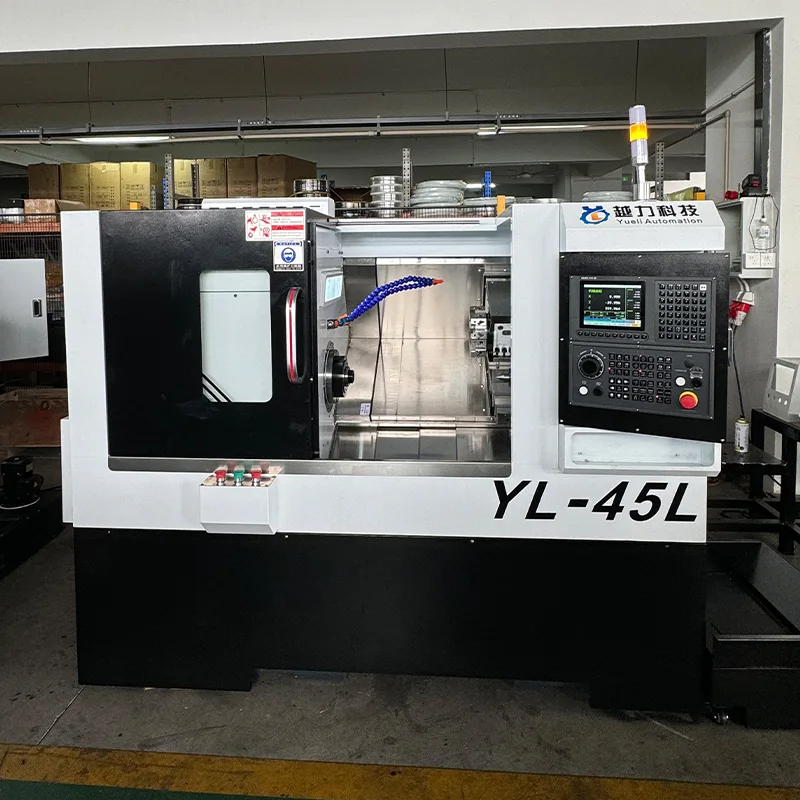

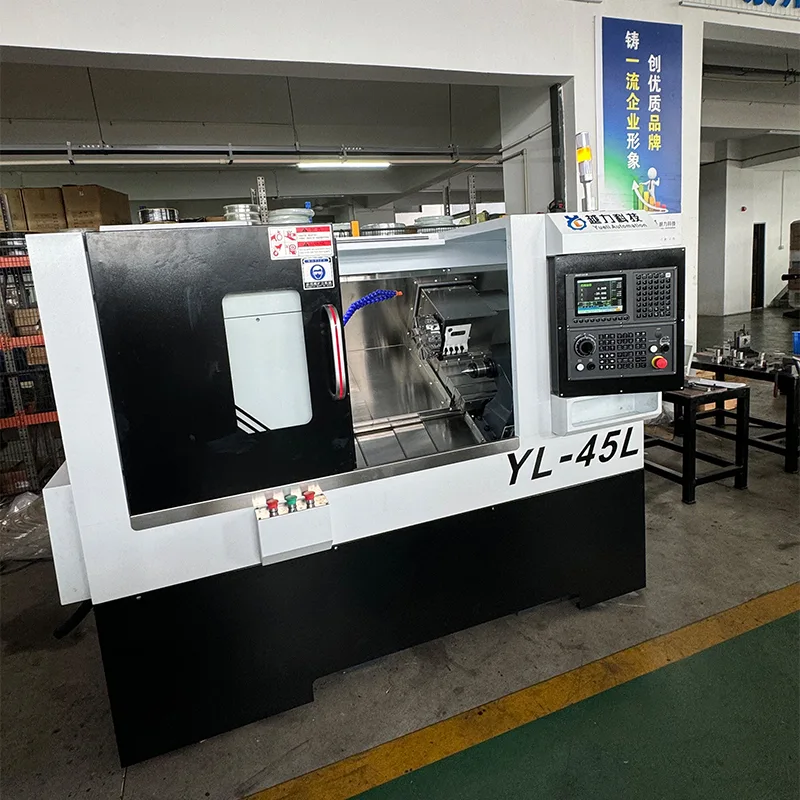

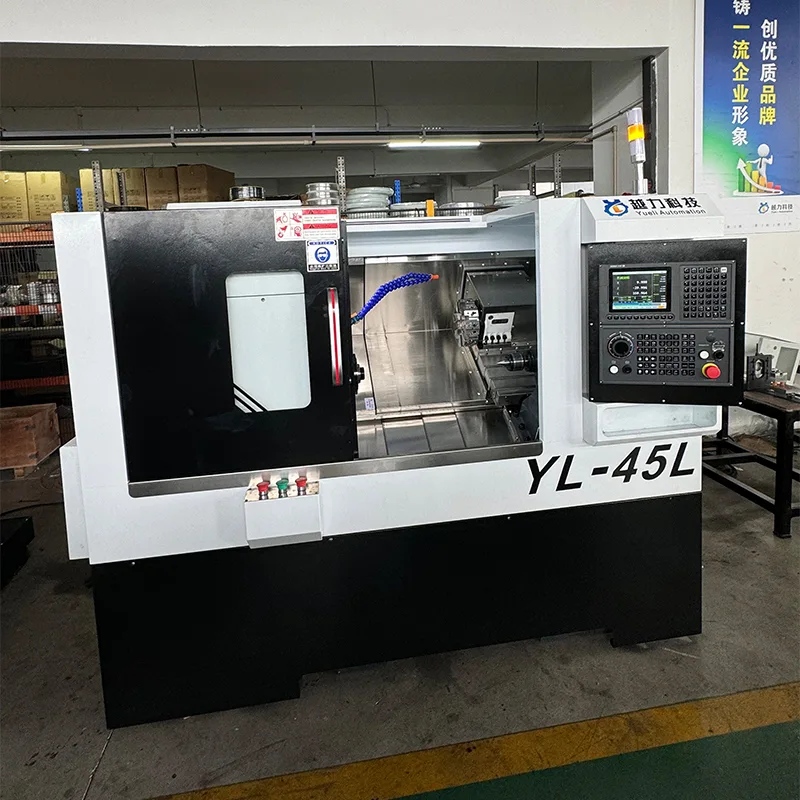

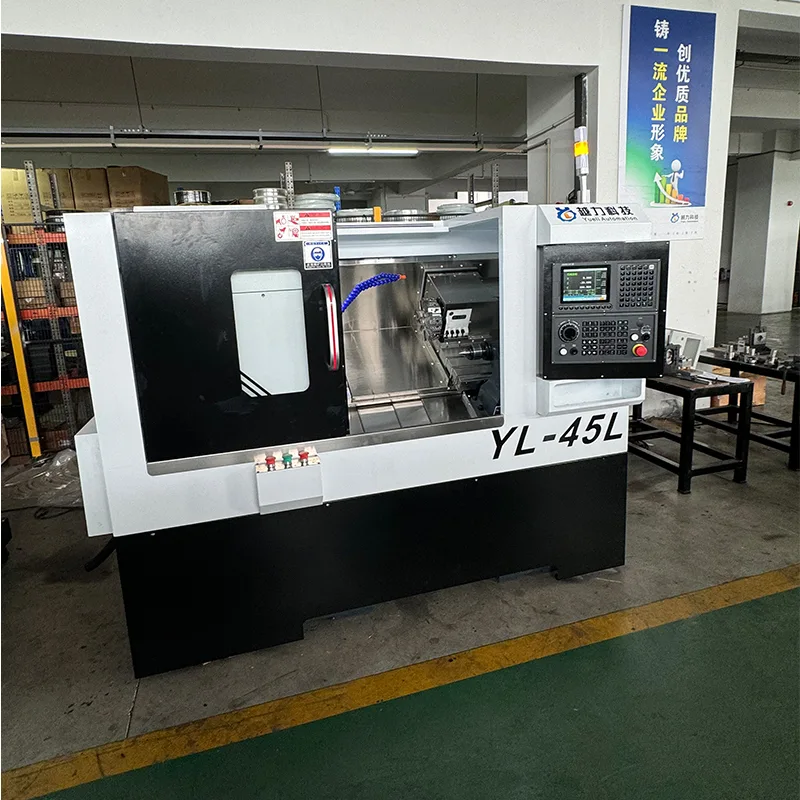

Slant Bed CNC Lathe with Servo Turret and Tailstock (ماڈل YL-45L) Quanzhou Yueli Automation Equipment Co., Ltd کی طرف سے تیار کیا گیا ہے۔ مشین ٹولنگ کے لیے 63 سروو برج کے ساتھ 30 ڈگری سلانٹ بیڈ ڈیزائن کی خصوصیات رکھتی ہے۔ یہ FANUC Oi-TF PLUS (5) CNC سسٹم، جاپان THK 32 ملی میٹر پریزیشن بال سکرو اور 30 ​​ملی میٹر پریسیژن لکیری رولر گائیڈز سے لیس ہے، جو مشینی کارکردگی کو مستحکم اور درست فراہم کرتا ہے۔ 7.5KW Huahong سپنڈل موٹر کے ساتھ سپنڈل کی رفتار 0 سے 5000 RPM تک ہوتی ہے۔ مشین میں ہائیڈرولک پروپلشن کے ساتھ ایک لکیری گائیڈ ٹیل اسٹاک ہے، ٹیل اسٹاک کا سفر 500 ملی میٹر ہے، اور ٹیل اسٹاک ٹیپر MT4 ہے۔ زیادہ سے زیادہ موڑ قطر 375 ملی میٹر ہے، اور چک کے ساتھ زیادہ سے زیادہ مشینی لمبائی 380 ملی میٹر ہے۔

تکنیکی وضاحتیں

مندرجہ ذیل تکنیکی پیرامیٹرز Slant Bed CNC لیتھ پر سروو برج اور ٹیل اسٹاک کے ساتھ لاگو ہوتے ہیں۔

مین کنفیگریشن

سلنٹ بیڈ سی این سی لیتھ سروو برج اور ٹیل اسٹاک کے ساتھ درج ذیل اہم اجزاء سے لیس ہے۔

معیاری لوازمات

سلنٹ بیڈ CNC لیتھ کے ساتھ سروو برج اور ٹیل اسٹاک کے ساتھ درج ذیل لوازمات شامل ہیں۔

مشین کی ساخت اور اہم خصوصیات

سروو برج اور ٹیل اسٹاک کے ساتھ سلینٹ بیڈ CNC لیتھ میں درج ذیل ساختی اور کارکردگی کی خصوصیات شامل ہیں۔

· بستر: سختی اور موثر چپ کے بہاؤ کے لیے 30 ڈگری سلانٹ بیڈ ڈیزائن۔

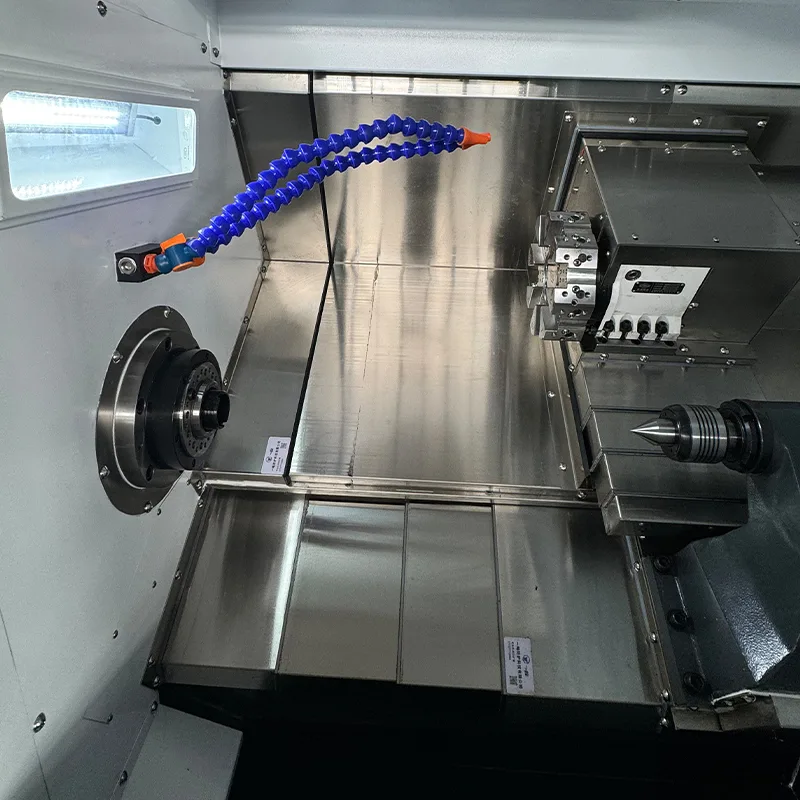

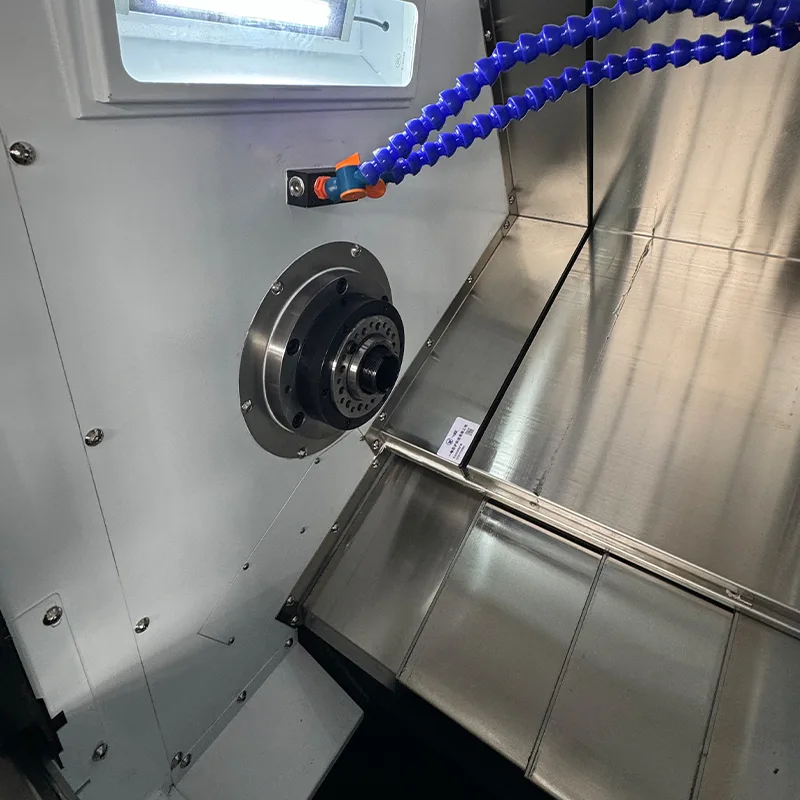

· تکلا: جاپان NSK بیرنگ کے ساتھ کارتوس کی درستگی تکلا اسمبلی۔ سپنڈل ماڈل A2-5 170 ملی میٹر قطر کے ساتھ۔ رفتار کی حد 0-5000 RPM۔

· گائیڈ ویز: جاپان THK 30mm درست لکیری رولر گائیڈز۔ 4 معیاری بلاکس کے ساتھ X محور، 4 توسیعی بلاکس کے ساتھ Z محور۔

· بال سکریوز: X اور Z دونوں محوروں کے لیے 10 ملی میٹر پچ کے ساتھ جاپان THK 32mm درست گیند کے پیچ۔

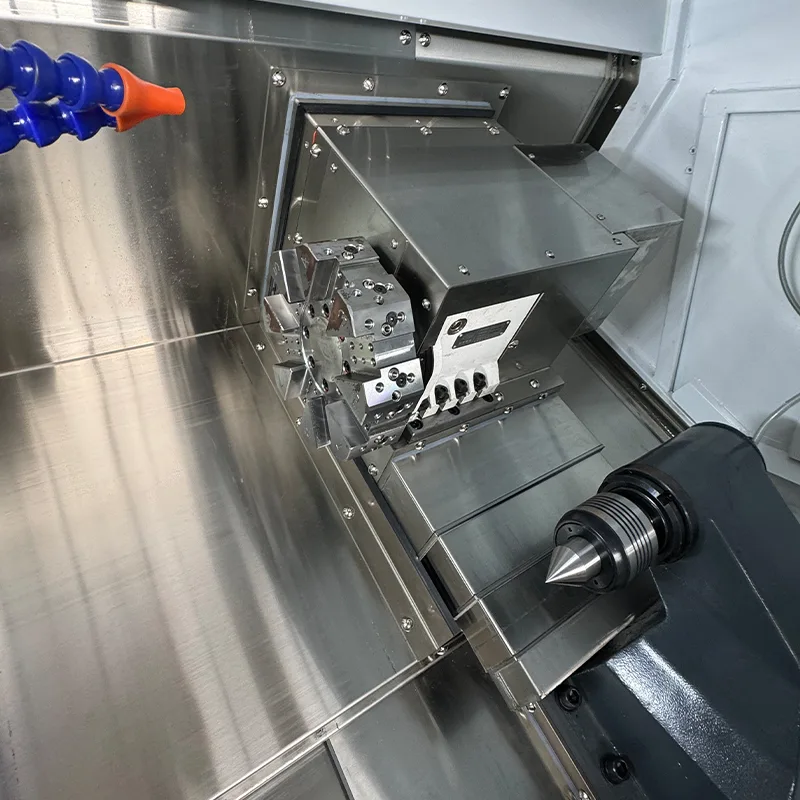

· ٹولنگ: خودکار ٹول کو تبدیل کرنے کے لیے 63 سروو برج۔

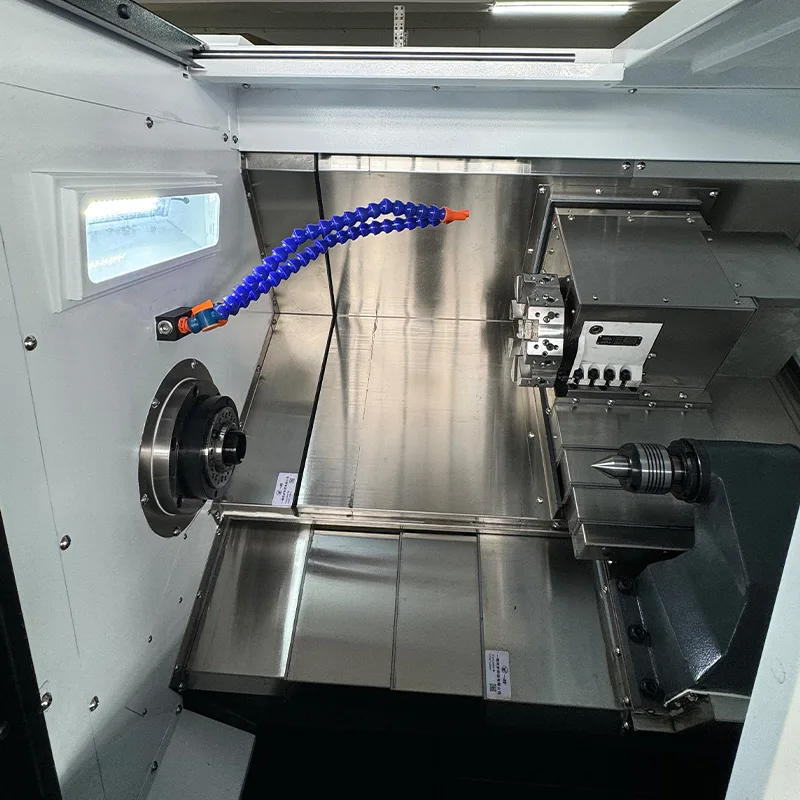

· ٹیل اسٹاک: ہائیڈرولک پروپلشن کے ساتھ لکیری گائیڈ ٹیل اسٹاک۔ ٹیل اسٹاک سفر 500 ملی میٹر۔ ٹیل اسٹاک ٹیپر MT4۔

· موٹر کنکشن: بیلٹ ڈرائیو کے ساتھ مین موٹر، ​​ڈائریکٹ ڈرائیو کے ساتھ X اور Z موٹرز۔

آرڈرنگ کی معلومات

درج ذیل قیمتوں اور آرڈر کی تفصیلات کا اطلاق سلنٹ بیڈ CNC لیتھ پر سروو ٹریٹ اور ٹیل اسٹاک کے ساتھ ہوتا ہے۔

· پروڈکٹ کا نام: سلنٹ بیڈ CNC لیتھ (ٹول برج کی قسم)

ماڈل: YL-45L

· ادائیگی کی شرائط: 30% ڈپازٹ، شپمنٹ سے پہلے بیلنس

وارنٹی: حصوں کے لیے 1 سال (انسانی ساختہ نقصان کو خارج کر دیا گیا)

· ٹیکس: 13% VAT شامل ہے۔

· فریٹ: شامل

اکثر پوچھے گئے سوالات

اس سلنٹ بیڈ CNC لیتھ کا کنٹرول سسٹم کیا ہے؟

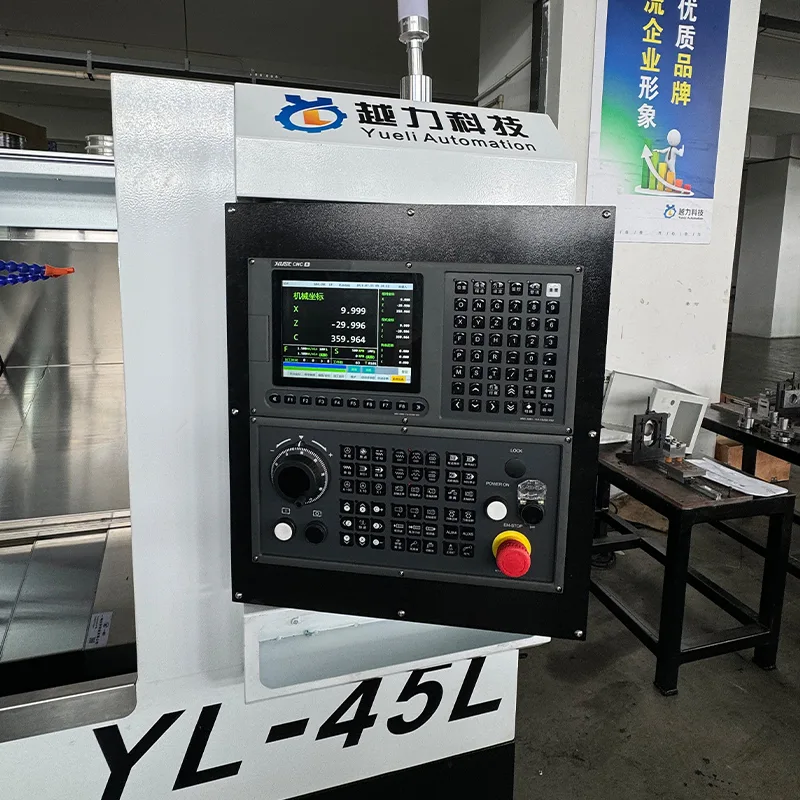

سلنٹ بیڈ CNC لیتھ FANUC Oi-TF PLUS (5) CNC سسٹم کو FANUC سروو موٹرز کے ساتھ استعمال کرتی ہے اور X اور Z محوروں کے لیے ڈرائیو کرتی ہے۔

اس مشین کا X اور Z محور کیا سفر ہے؟

X محور کا سفر 200mm ہے، اور Z محور کا سفر 460mm ہے۔ سپنڈل کی رفتار اور اسپنڈل موٹر کی طاقت کیا ہے؟

سپنڈل اسپیڈ رینج 0 سے 5000 RPM ہے، اور سپنڈل موٹر پاور ہواہونگ سے 7.5KW ہے۔

اس مشین میں کس قسم کا بیڈ اور ٹولنگ ہے؟

مشین میں 30 ڈگری سلنٹ بیڈ ہے جس میں 63 سروو برج ہے جو خودکار ٹول کو تبدیل کرنے کے لیے ہے۔

گائیڈ ویز اور بال پیچ کی وضاحتیں کیا ہیں؟

X اور Z محور 32 ملی میٹر درستگی والے بال سکرو اور 30 ​​ملی میٹر درست لکیری رولر گائیڈز استعمال کرتے ہیں، دونوں جاپان THK سے ہیں۔

اس CNC لیتھ کا وزن اور طول و عرض کیا ہے؟

مشین کے طول و عرض 1875×1021×1263mm ہیں، اور وزن تقریباً 1.8 ٹن ہے۔

مشین میں کس قسم کا ٹیل اسٹاک ہے؟

مشین میں ہائیڈرولک پروپلشن کے ساتھ ایک لکیری گائیڈ ٹیل اسٹاک ہے، ٹیل اسٹاک کا سفر 500 ملی میٹر ہے، اور ٹیل اسٹاک ٹیپر MT4 ہے۔
