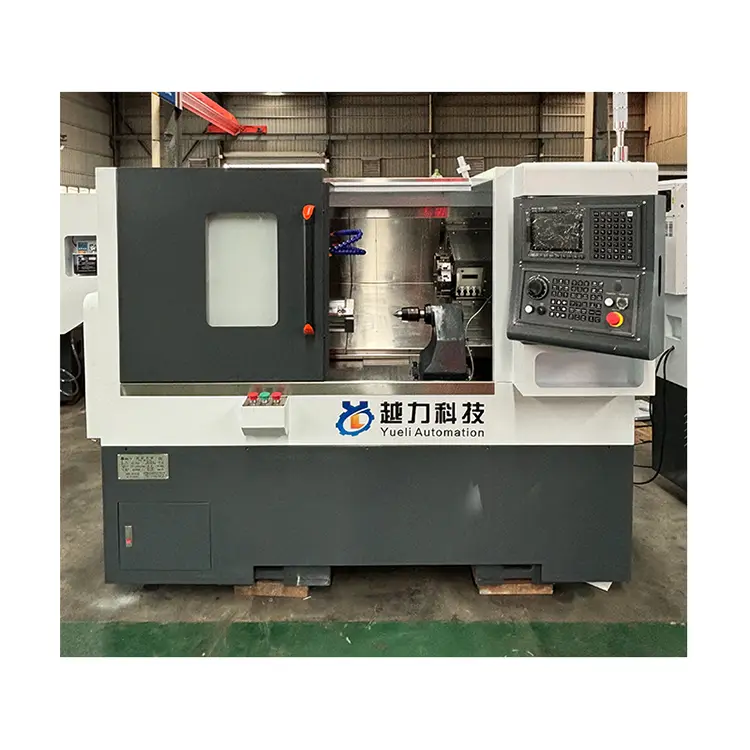

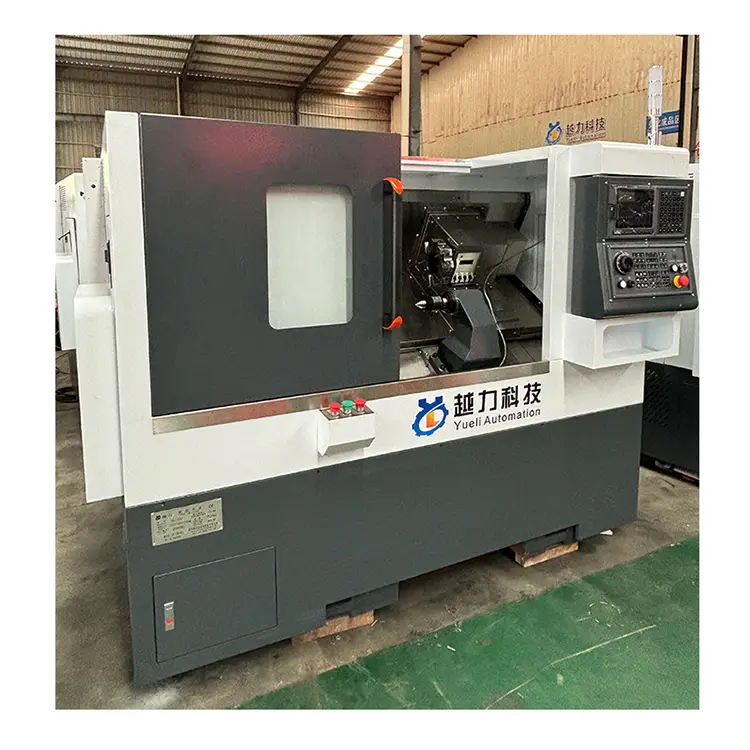

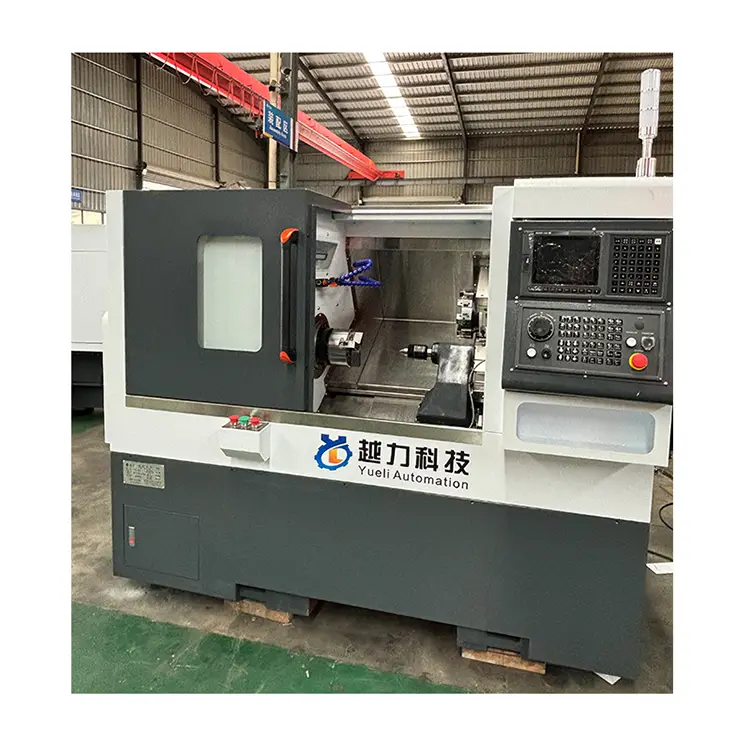

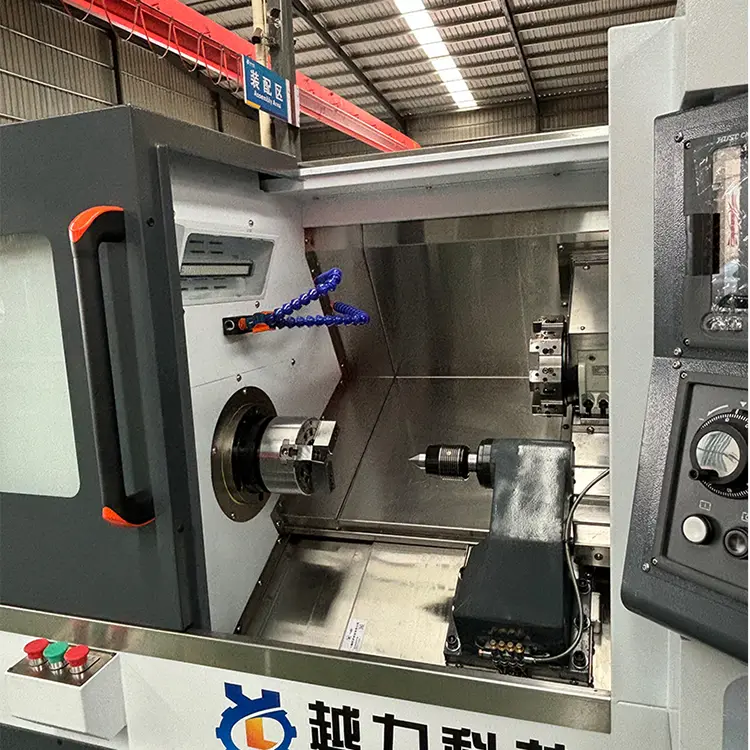

ٹول برج ٹیل ٹاپ سی این سی لیتھ

سیریل نمبر

پروجیکٹ

یونٹ

نردجیکرن (طول و عرض)

 ریمارکس

1

ڈریگ بورڈ کاؤنٹر ٹاپ کا سائز

ملی میٹر

300*260

2

زیڈ محور سفر

ملی میٹر

460

3

ایکس محور سفر

ملی میٹر

200

4

زیادہ سے زیادہ گردش

ملی میٹر

450

5

مین شافٹ کے وسط سے ڈریگ پلیٹ کے ٹیبل سطح تک فاصلہ

ملی میٹر

63

6

زمین سے مین شافٹ کے مرکز تک کا فاصلہ

ملی میٹر

1050

7

پروسیسنگ کی زیادہ سے زیادہ لمبائی

ملی میٹر

380 (چک سمیت)

مثال کے طور پر ایسر ایل کیو 63/80-220-8T سروو برج لیں

8

زیادہ سے زیادہ ٹرننگ قطر

ملی میٹر

375

9

تکلا ماڈل (تکلا قطر)

ملی میٹر

A2-5 (170)

10

تکلا کی رفتار

آر پی ایم

0-5000

11

x.z بال سکرو کی وضاحتیں

32*10/32*10

12

ایکس گائیڈ ریل کی تفصیلات

30 رولرس

4 سلائیڈر نارمل

13

زیڈ گائیڈ ریل کی تفصیلات

30 رولرس

4 سلائیڈر روایتی لمبائی

14

مین X.Z موٹر کا کنکشن کا طریقہ

مطابقت پذیری ٹیپ / براہ راست کنکشن / براہ راست کنکشن

15

x.z موٹر فلانج/اسٹاپ

ملی میٹر

130/110

16

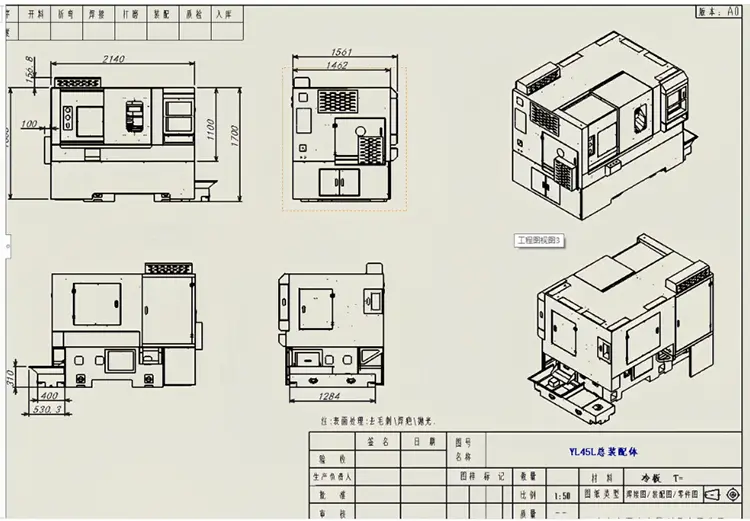

آپٹیکل مشین کے طول و عرض (لمبائی ، چوڑائی ، اونچائی)

ملی میٹر

1875*1021*1263

17

وزن

 ٹن

تقریبا 1.8t

اندرونی اور بیرونی کور ٹول ٹاور تکلا پر مشتمل نہیں ہے

18

چاقو لوڈنگ کا طریقہ

63 سروو برج

19

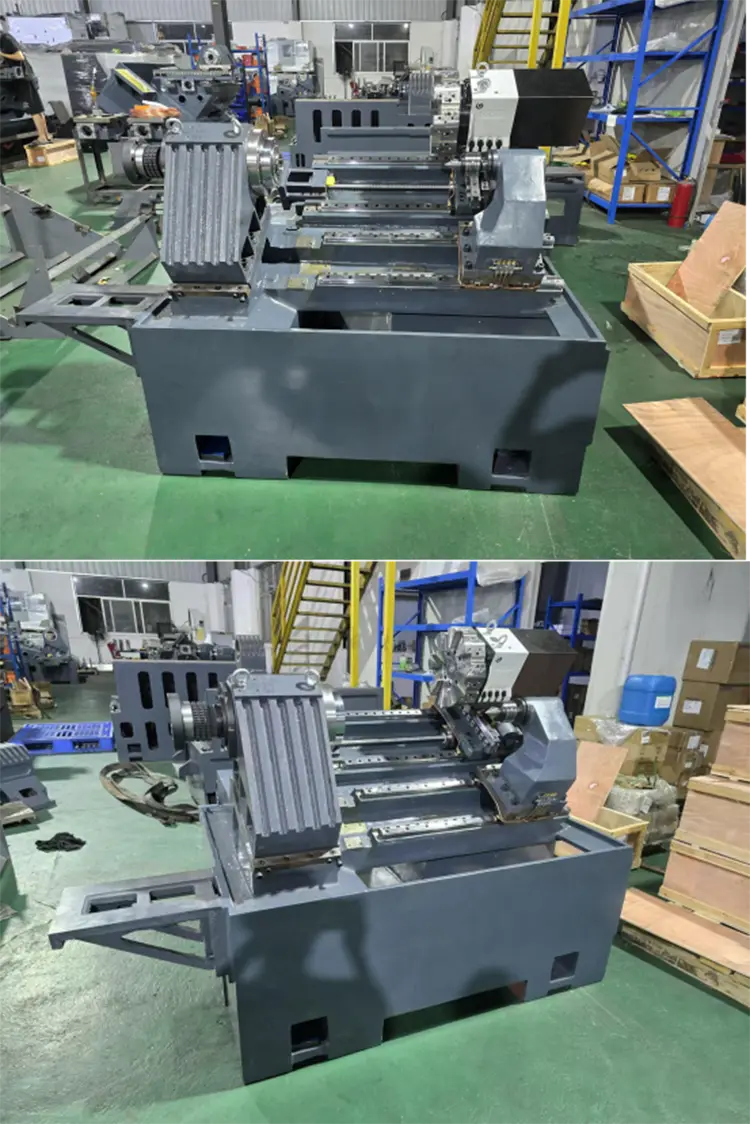

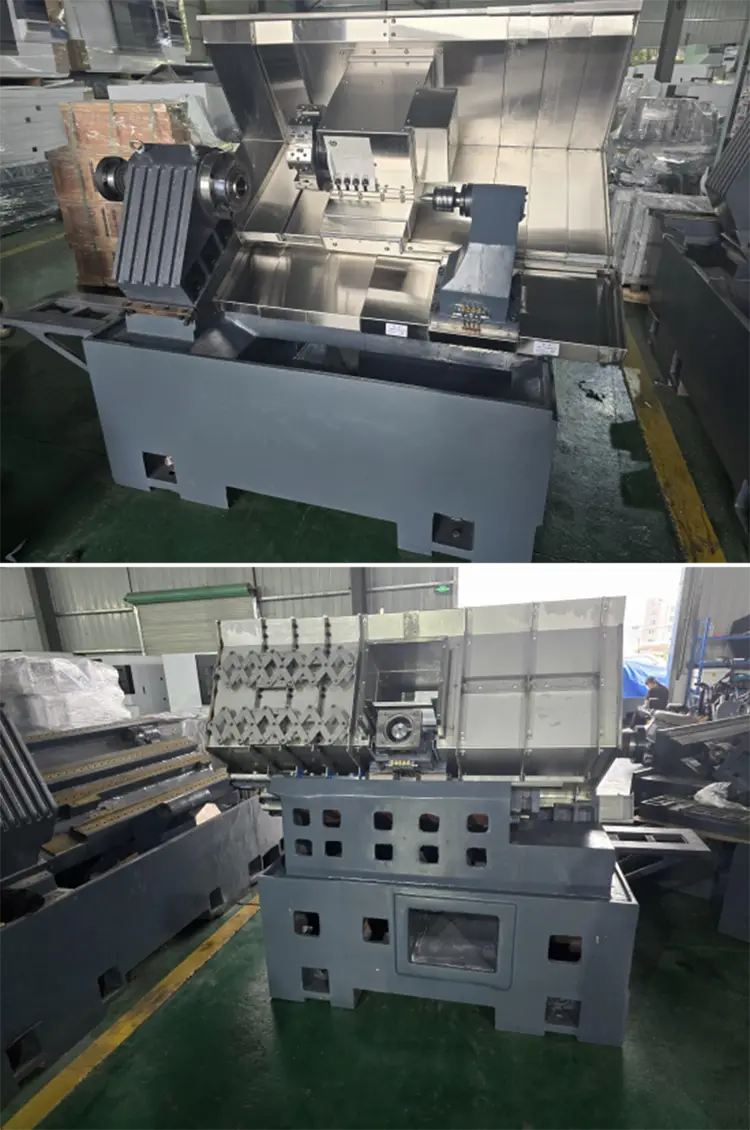

بستر کی شکل اور ڈھلان

بستر 30 ڈگری پر جھکا ہوا ہے

20

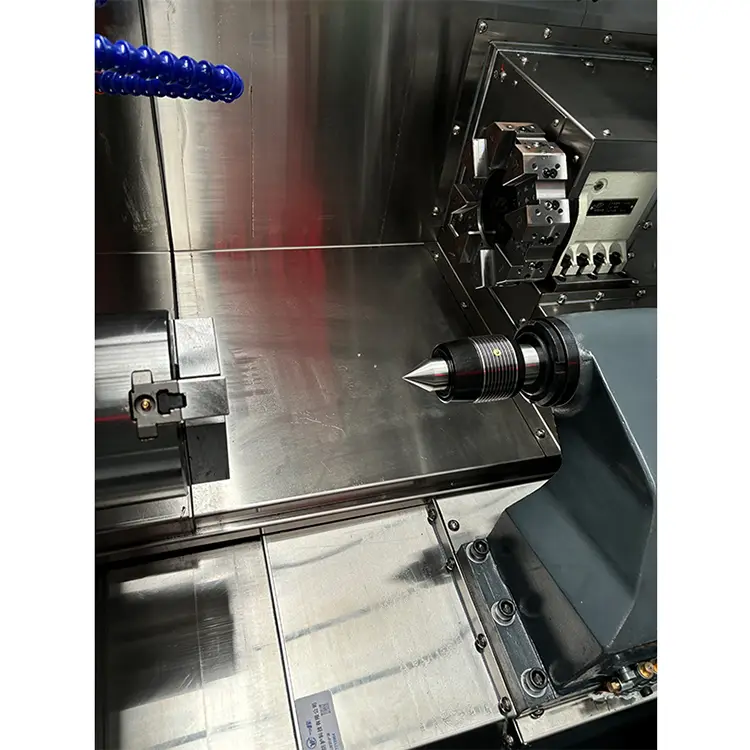

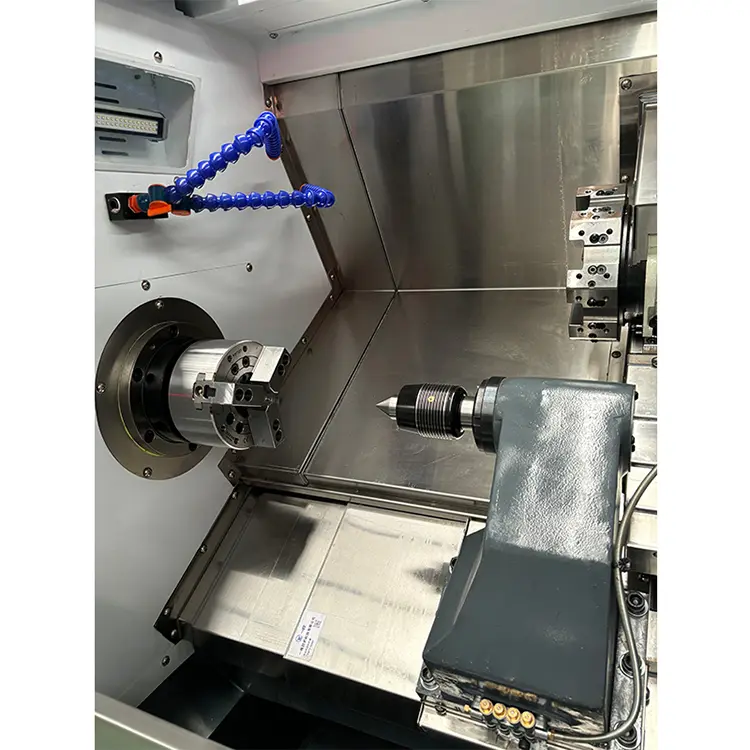

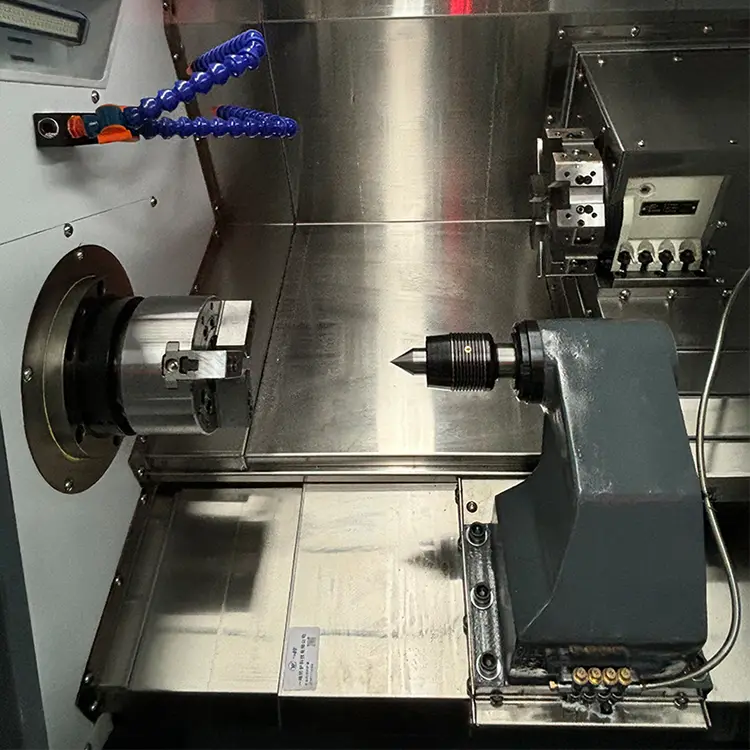

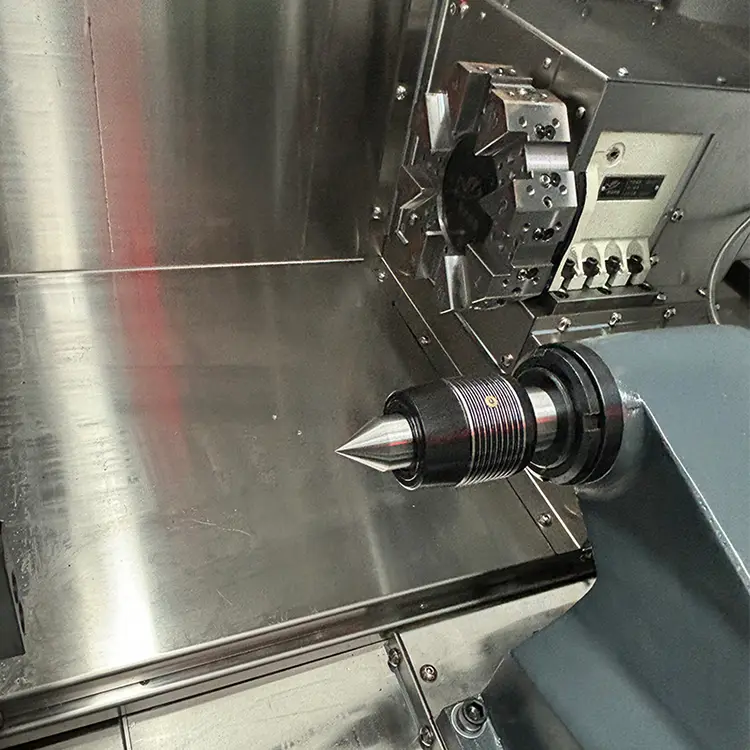

ٹیلسیٹ

تار چھڑی کی دم کی نشست

21

ٹیلسیٹ پروپلشن کا طریقہ

 ہائیڈرولک فیڈ

22

دم کی نشست کا سفر

500

23

ٹیل ٹاپ ماڈل

چڑیا 4
