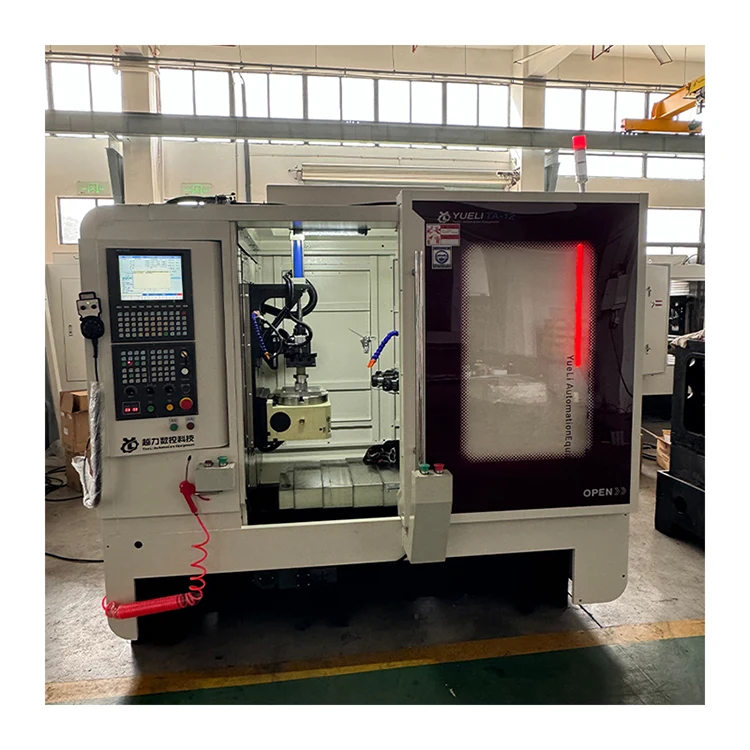

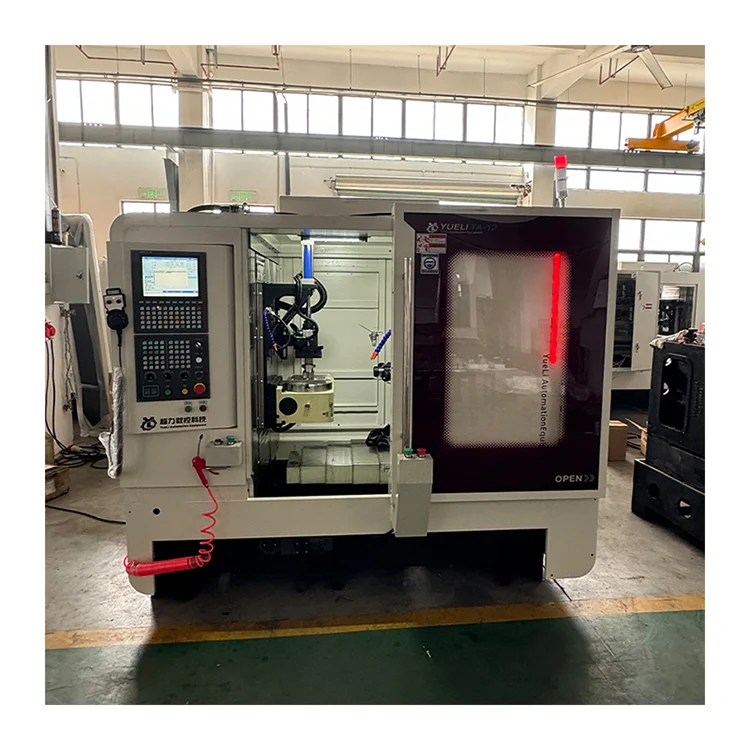

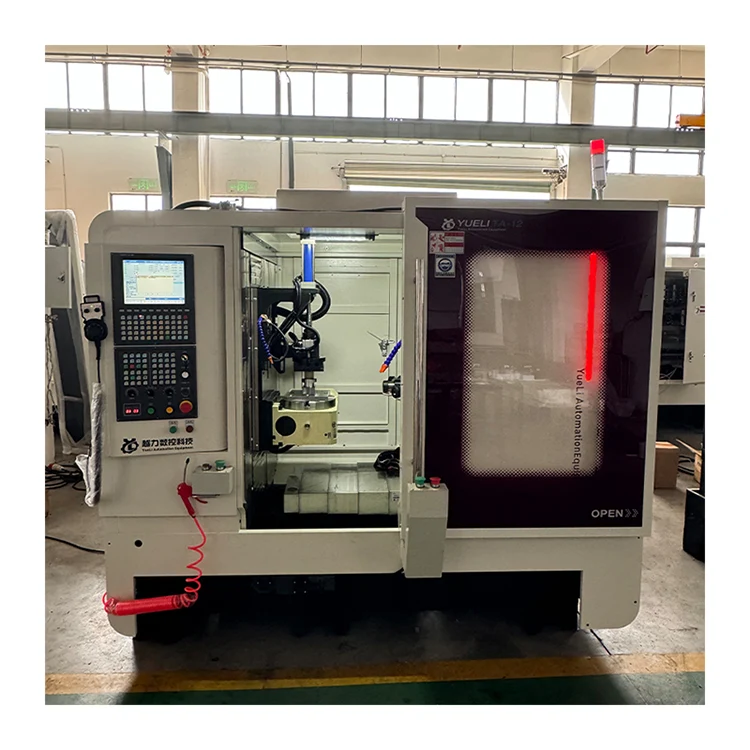

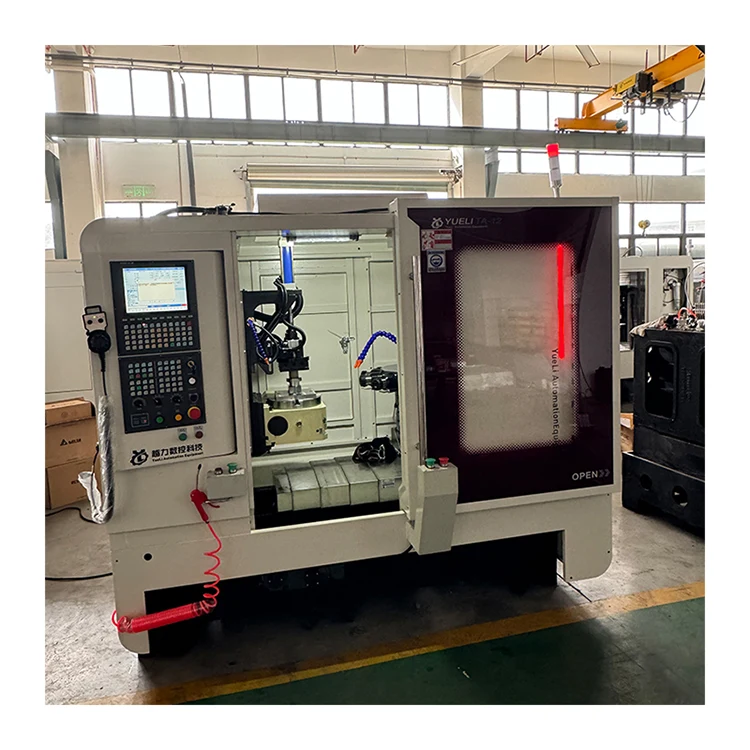

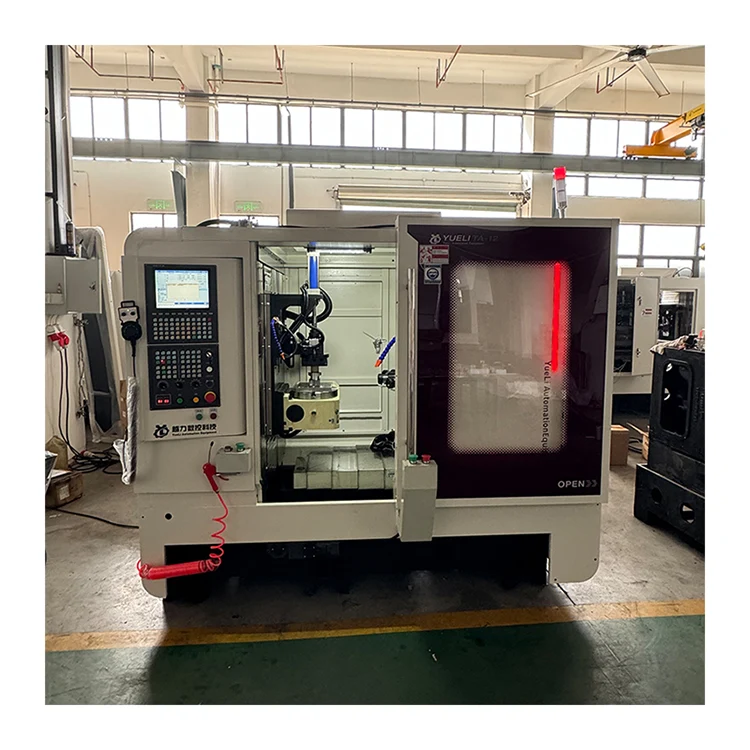

افقی 12-سپنڈل CNC برج مشین

Horizontal 12-Spindle CNC برج مشین (اندرونی ماڈل TA-12) Quanzhou Yueli Automation Equipment Co., Ltd کی طرف سے تیار کی گئی ہے۔ یہ بڑے اور درمیانے حجم کے بیچوں کی تیاری اور پروسیسنگ کے لیے موزوں ہے۔ مشین میں ہموار اور فراخ شکل، سادہ اور بدیہی آپریشن، اور آسان ایڈجسٹمنٹ کی خصوصیات ہیں۔ CNC کنٹرول کے ساتھ، یہ اعلی آٹومیشن، اچھی وشوسنییتا، اور مزدوری کی شدت میں کمی پیش کرتا ہے، جس سے ایک شخص کو متعدد مشینیں چلانے اور ان کا انتظام کرنے کے قابل بناتا ہے۔ یہ پروڈکٹ ایک مثالی اعلیٰ کارکردگی کا انسداد آلودگی پروسیسنگ کا سامان ہے۔

پروڈکٹ کا تعارف

افقی 12-سپنڈل CNC برج مشین بڑے اور درمیانے حجم کے بیچوں کی تیاری اور پروسیسنگ کے لیے موزوں ہے۔ مشین کی ظاہری شکل ہموار اور فراخ ہے، آپریشن آسان اور بدیہی ہے، اور ایڈجسٹمنٹ آسان ہے. سی این سی کنٹرول کو اپنایا جاتا ہے، آٹومیشن کی ڈگری زیادہ ہے، وشوسنییتا اچھی ہے، آپریٹر کی محنت کی شدت کم ہے، اور ایک شخص اور ایک سے زیادہ مشینوں کے آپریشن اور انتظام کو محسوس کیا جا سکتا ہے.

تکنیکی ترتیب کے پیرامیٹرز

درج ذیل اجزاء اور وضاحتیں Horizontal 12-Spindle CNC برج مشین پر لاگو ہوتی ہیں۔

اہم تکنیکی پیرامیٹرز

درج ذیل تکنیکی پیرامیٹرز Horizontal 12-Spindle CNC برج مشین پر لاگو ہوتے ہیں۔

مشین کی ساخت اور کارکردگی

Horizontal 12-Spindle CNC برج مشین میں درج ذیل ساختی اور کارکردگی کی خصوصیات ہیں۔

· سادہ مشینی مرکز۔ پروگرام کنٹرول تائیوان ہسٹ کنٹرول سسٹم کا پتہ لگانے کے فنکشن کے ساتھ استعمال کرتا ہے تاکہ solenoid والو یا سلنڈر کی خرابی کی وجہ سے نل یا ٹول کو پہنچنے والے نقصان سے بچا جا سکے۔ آسان آپریشن کے لیے انسانی مشین دوستانہ مکالمہ۔

· بڑے اور درمیانے بیچ کے پرزوں کی پروسیسنگ کے لیے موزوں۔ ایک بار کلیمپنگ مکمل ہو گئی۔ اعلی کارکردگی اور اچھی صحت سے متعلق.

· ٹیپنگ میکانزم کو لیڈ سکرو ڈرائیو کو تبدیل کرنے کی ضرورت نہیں ہے۔ پچ معیاری ہے۔ بیجنگ سی ٹی بی مین سرو موٹر اپنی فریکوئنسی کنورژن کے ساتھ تھریڈ کی سطح کی کھردری کو بہتر بناتی ہے اور درستگی کو یقینی بناتی ہے۔

· پاور ہیڈ کے اجزاء کی آزادانہ تحقیق اور ترقی۔ صحت سے متعلق پیسنے. اچھا لباس مزاحمت. طویل سروس کی زندگی.

· Hust CNC سسٹم ضروریات کے مطابق فیڈ کی رفتار سیٹ کرنے کی اجازت دیتا ہے۔ طویل مدتی استعمال کے بعد، لیڈ سکرو ختم ہو جاتا ہے، سسٹم میں ٹول کمپنسیشن فنکشن ہوتا ہے۔

· ہر موٹر والی سلائیڈنگ سطح مشین ٹول کی سروس لائف کو یقینی بنانے کے لیے سنٹرلائزڈ خودکار چکنا کرنے والا آلہ استعمال کرتی ہے۔

· سلائیڈنگ ٹیبل کی حرکت سروو موٹر سے چلتی ہے۔ متعدد نقاط کو ڈیجیٹل طور پر ترتیب دیا جاسکتا ہے۔ اعلی پوزیشننگ کی درستگی۔ کم کمپن۔ تیز ردعمل۔

· پروسیسنگ کے دوران، ٹچ اسکرین پر ورک پیس کی حیثیت ظاہر ہوتی ہے۔ غلطیوں کے لیے الارم فنکشن۔

· مکمل طور پر بند تحفظ ذاتی حفاظت کو یقینی بناتا ہے اور پروسیسنگ ماحول کو بہتر بناتا ہے۔

بنیادی ساخت کے اجزاء

Horizontal 12-Spindle CNC برج مشین مندرجہ ذیل اہم ساختی اجزاء پر مشتمل ہے۔

· کالم: 1 سیٹ

· چوتھا محور: 1 سیٹ

· بنیاد: 1 سیٹ

· الیکٹرانک سسٹم: 1 سیٹ

· ہائیڈرولک ویز: 1 سیٹ

چپ ہٹانے کا نظام: 1 سیٹ

الیکٹریکل سسٹم

Horizontal 12-Spindle CNC برج مشین مندرجہ ذیل برقی اجزاء کا استعمال کرتی ہے۔

سولینائڈ والو: تائیوان ایئر ٹی اے سی۔ اچھا استحکام۔ ہوا کا دباؤ 0.5MPa سے کم نہیں ہو سکتا۔

AC رابطہ کنندہ: شنائیڈر۔ اچھا استحکام۔

· ریلے: اومرون۔ اچھا استحکام۔

چکنا کرنے کا نظام

Horizontal 12-Spindle CNC برج مشین کے ہر پاور ہیڈ کو مکھن کے ذریعے چکنا کیا جاتا ہے، جو چکنا کرنے والی سطح کی سروس لائف کو یقینی بناتے ہوئے استعمال اور چلانے میں آسان ہے۔

معیاری لوازمات اور دستاویزات

Horizontal 12-Spindle CNC برج مشین مندرجہ ذیل لوازمات اور دستاویزات کے ساتھ آتی ہے۔

ٹول باکس شامل ہے: ڈبل اینڈڈ رینچ 17-19، ہیکساگونل رینچ 1.5-10 (1 سیٹ)۔

· بے ترتیب دستاویزات: سسٹم کی تفصیلات، آپریشن مینوئل، ڈرائیور کی ہدایات (ہر ایک کی 1 کاپی)۔

اکثر پوچھے گئے سوالات

تکلا انٹرفیس اور زیادہ سے زیادہ ڈرلنگ کی صلاحیت کیا ہے؟

سپنڈل انٹرفیس ER40 ہے۔ سوراخ کے ذریعے تانبے کے لیے زیادہ سے زیادہ ڈرلنگ قطر 60mm ہے، اور تانبے کے لیے زیادہ سے زیادہ ٹیپنگ قطر M50×3mm ہے۔

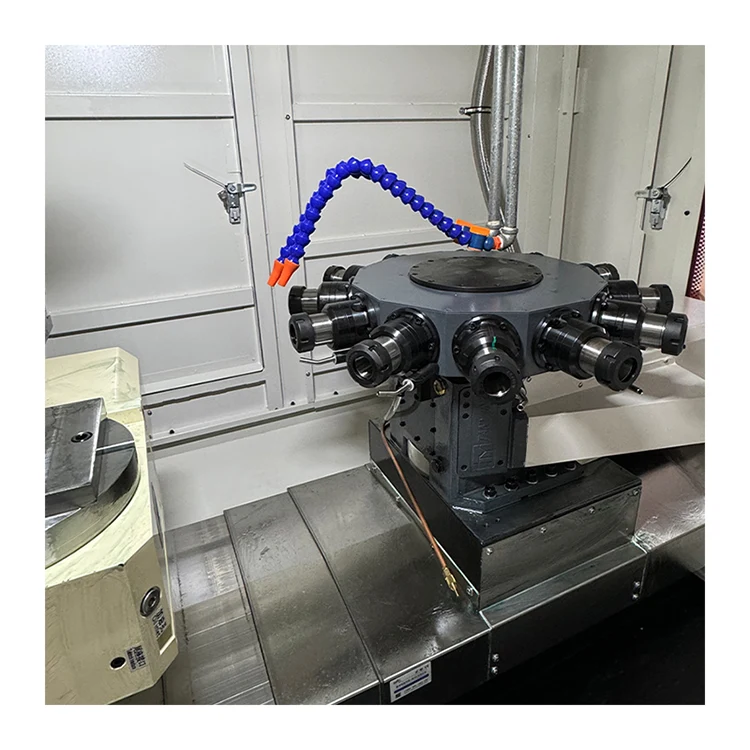

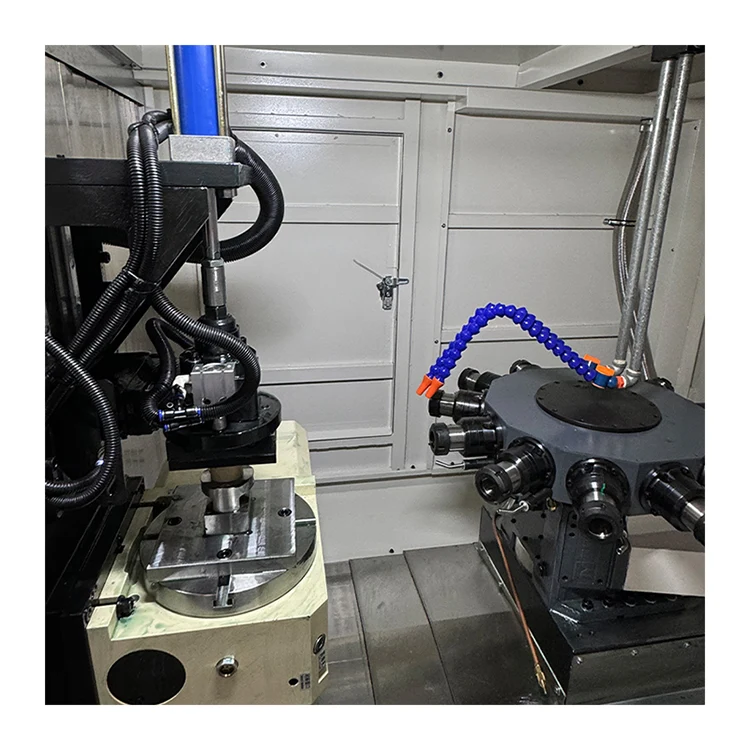

برج میں کتنے تکلے ہوتے ہیں؟

روٹری برج میں 12 سپنڈلز ہوتے ہیں۔ ٹول کی تبدیلی کا وقت 0.8 سیکنڈ فی 180 ڈگری ہے۔

X، Y اور Z محور سفر کیا ہیں؟

X محور کا سفر 350mm ہے، Y محور کا سفر 400mm ہے، اور Z محور کا سفر 300mm ہے۔ تمام محوروں کے لیے زیادہ سے زیادہ حرکت کرنے کی رفتار 30 میٹر فی منٹ ہے۔

سی این سی سسٹم اور اسپنڈل موٹر پاور کیا ہے؟

مشین 5.5KW سے 7.5KW (اختیاری) کی سرو اسپنڈل موٹر پاور کے ساتھ تائیوان ہسٹ CNC سسٹم کا استعمال کرتی ہے۔

مشین کا وزن اور طول و عرض کیا ہے؟

شیٹ میٹل کور کے ساتھ مشین کے طول و عرض 2200×1765×1922mm ہیں، اور خالص وزن 3500KG ہے۔
