لکیری گائیڈ ڈرلنگ ٹیپنگ سینٹر اوپن ٹائپ

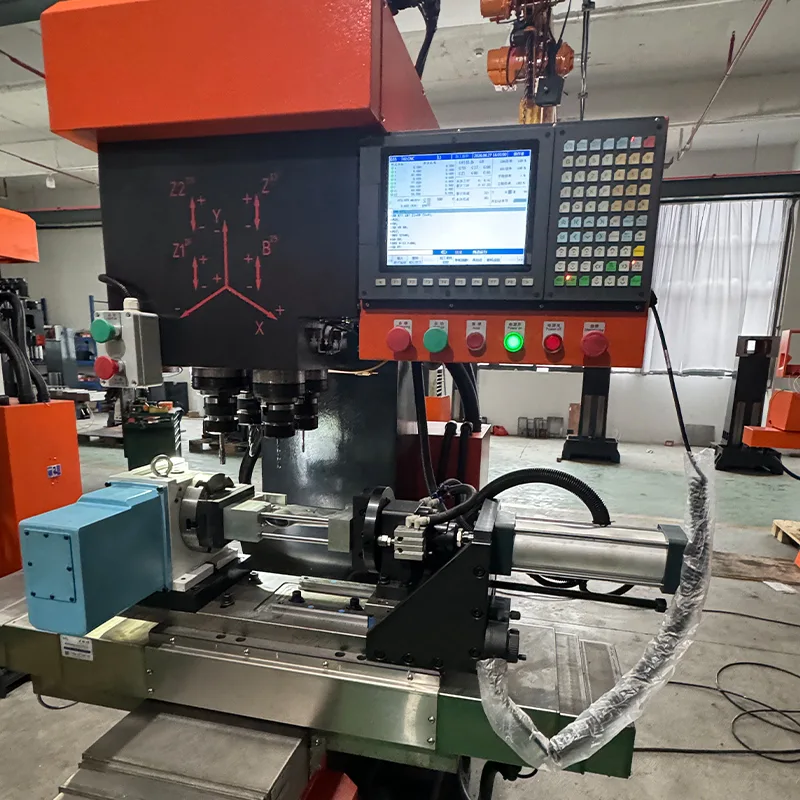

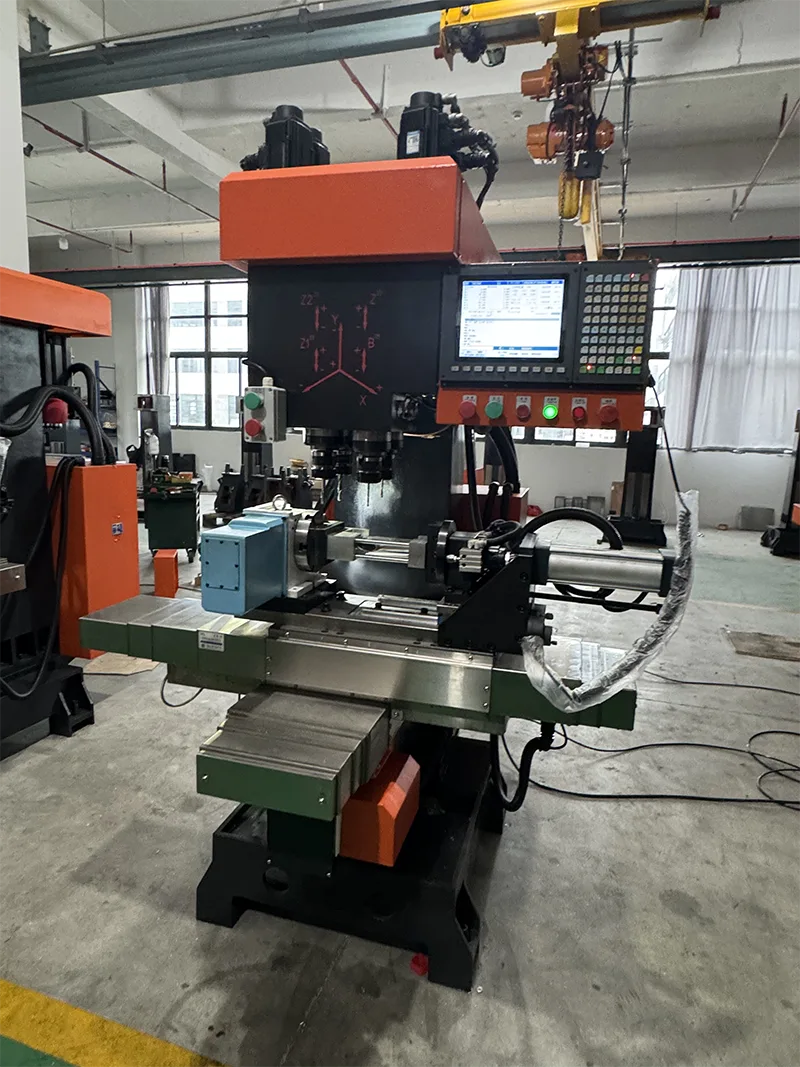

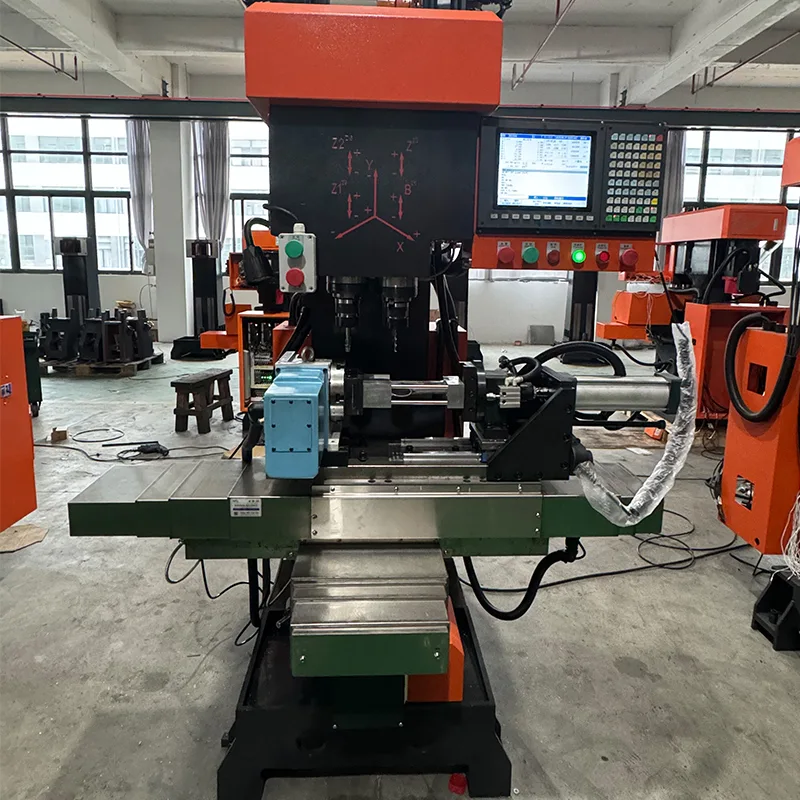

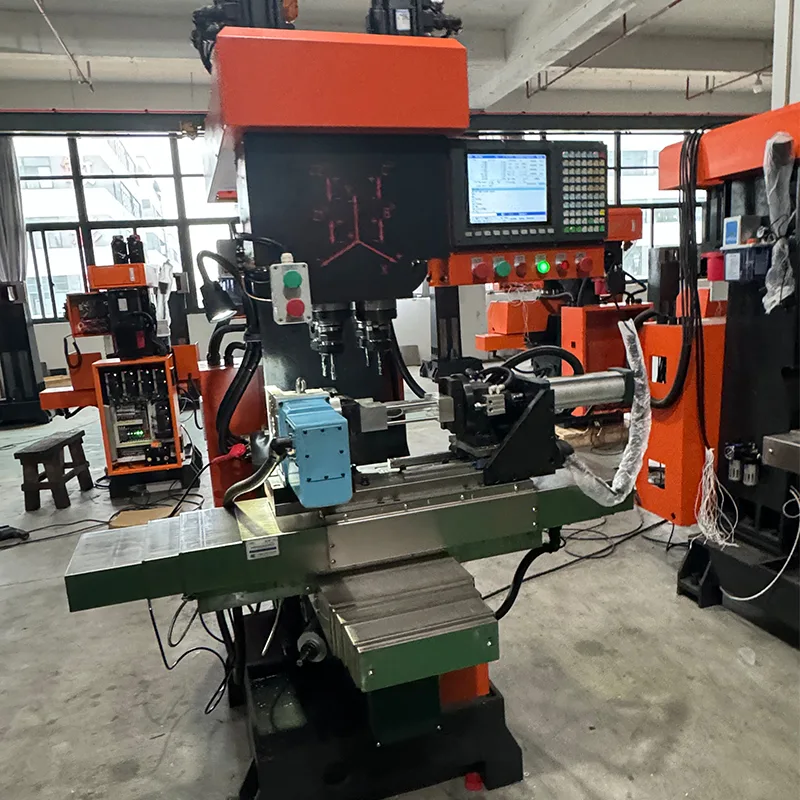

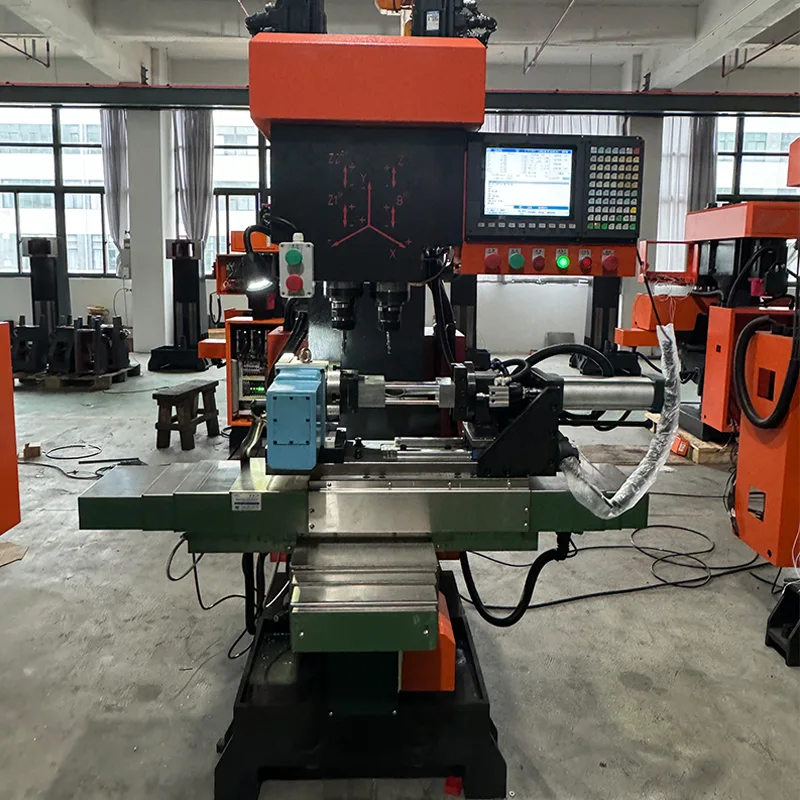

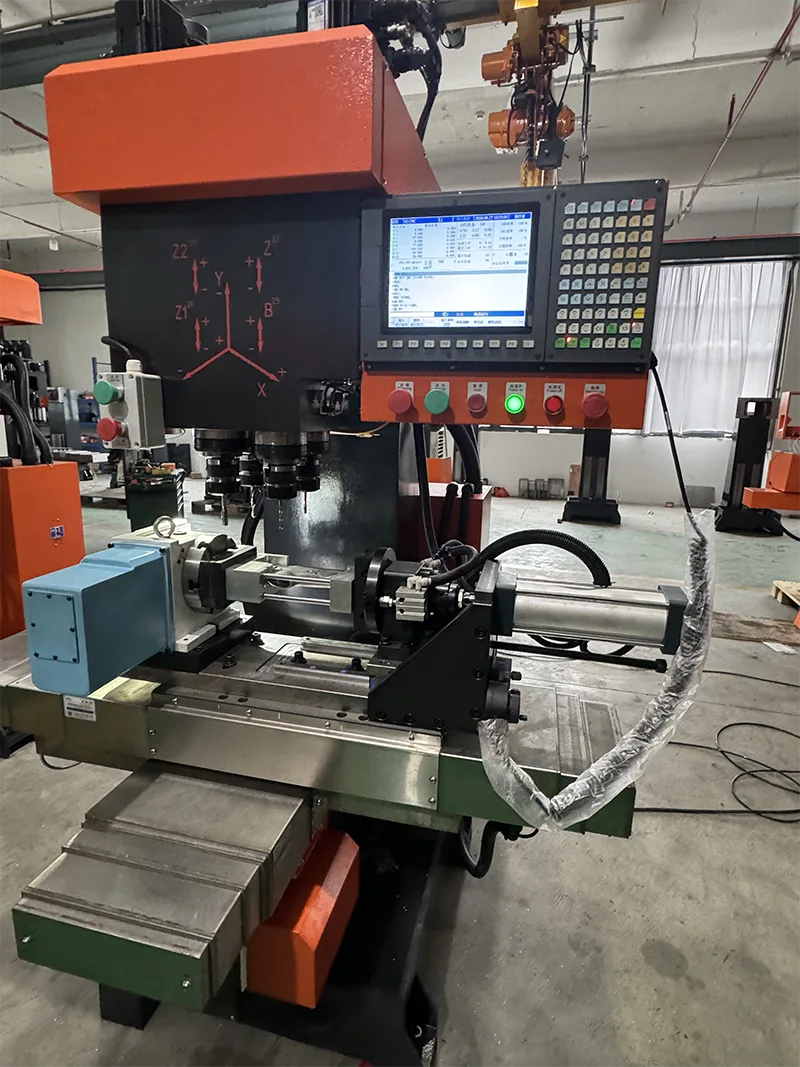

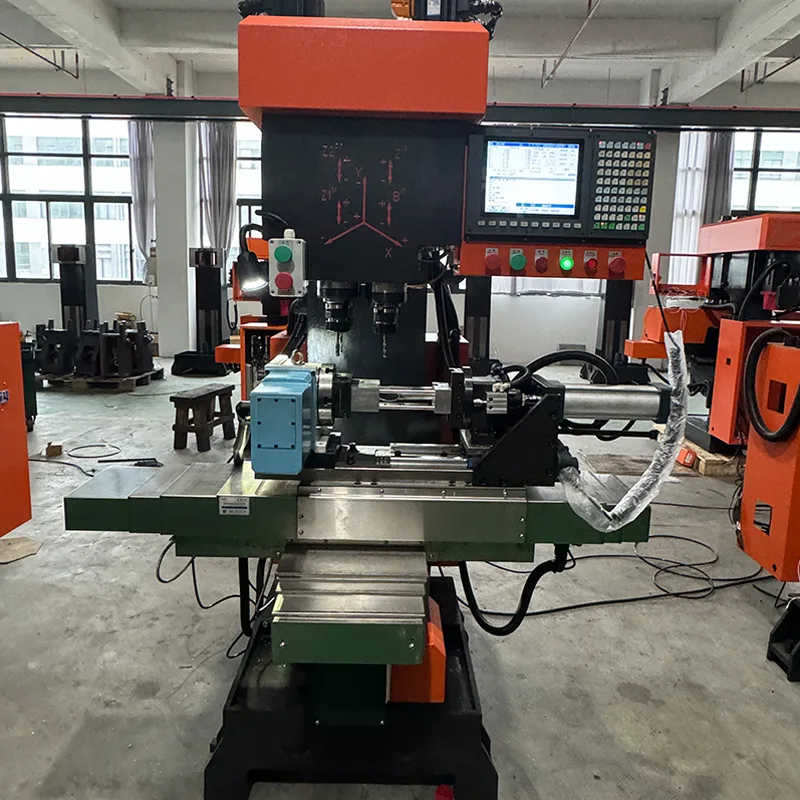

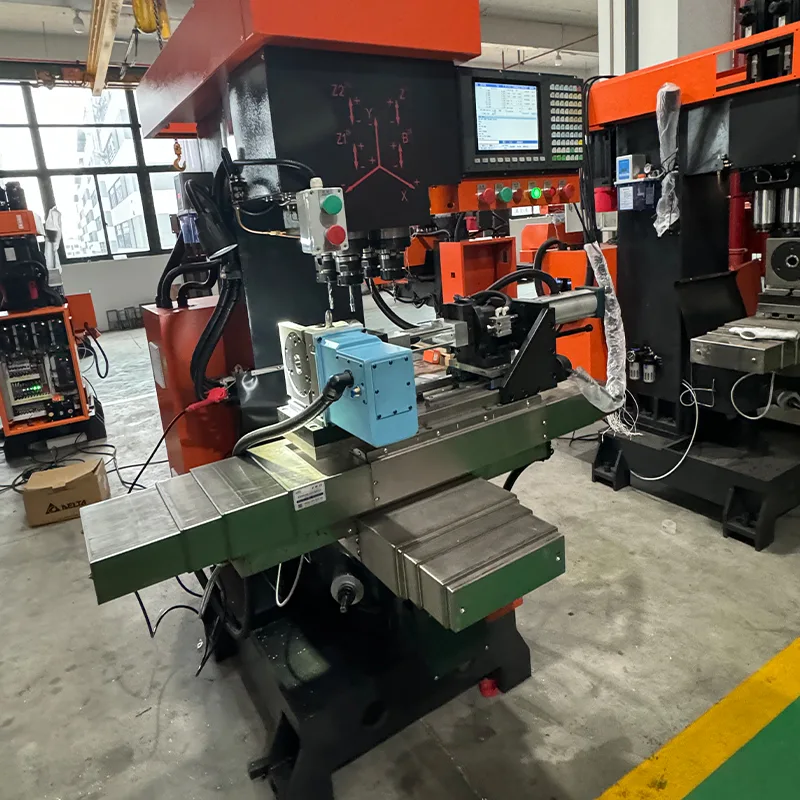

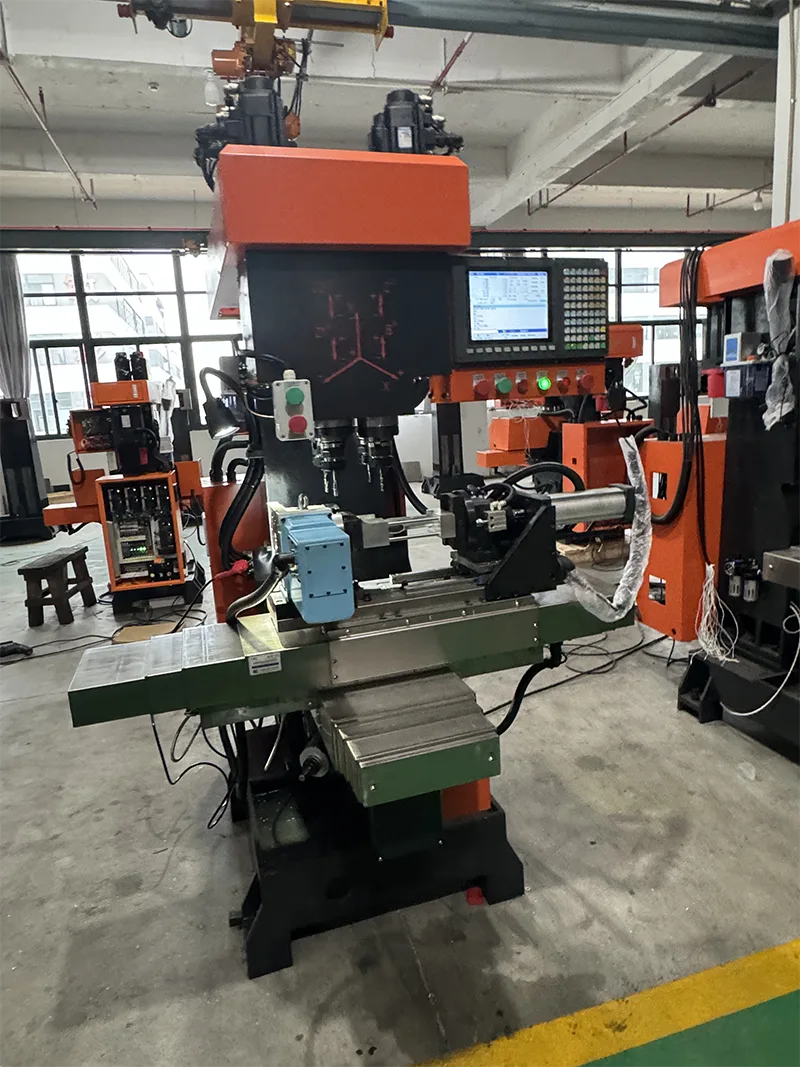

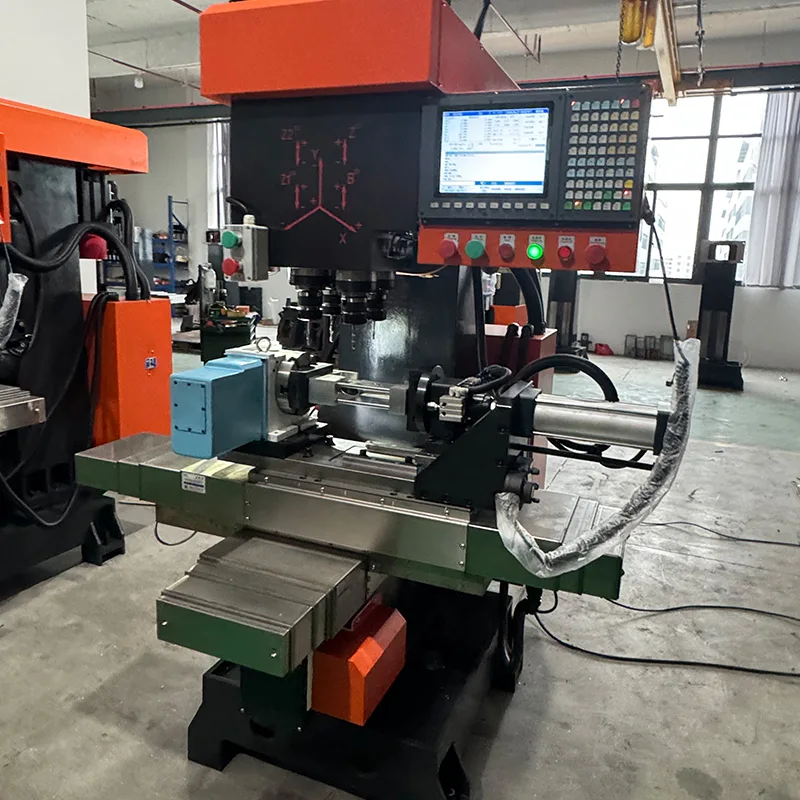

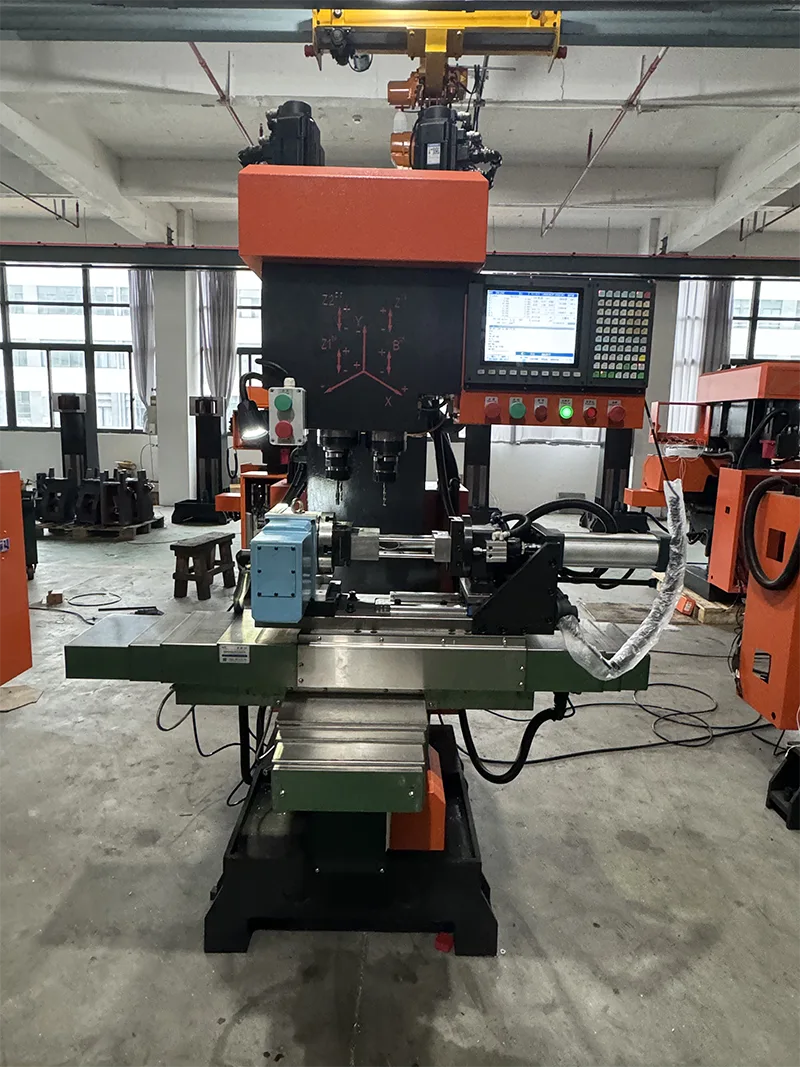

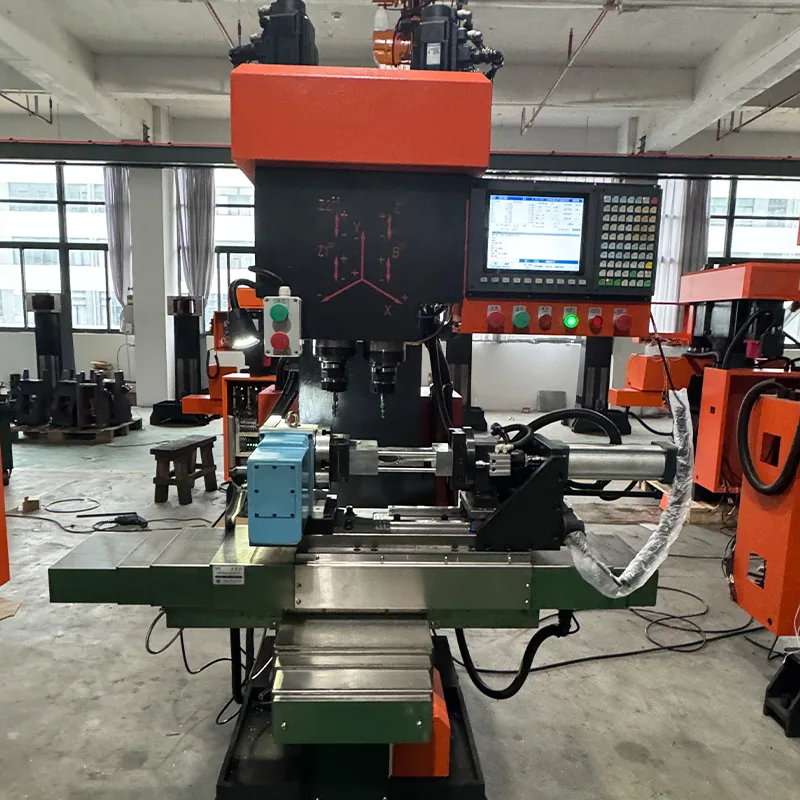

ZSK540 لکیری گائیڈ ڈرلنگ ٹیپنگ سینٹر اوپن ٹائپ اوپن ٹائپ کنفیگریشن میں عمودی 4-محور لکیری گائیڈ ڈرلنگ ٹیپنگ سینٹر ہے۔ یہ ماڈل شیٹ میٹل انکلوژر کے بغیر آتا ہے، ایک کھلا فریم ڈیزائن پیش کرتا ہے جو ایپلی کیشنز کے لیے موزوں ہے جہاں مکمل انکلوژر کی ضرورت نہیں ہے۔ مشین ٹچ اسکرین کے ساتھ تائیوان Syntec بس CNC سسٹم سے لیس ہے، جس میں بدیہی پروگرامنگ اور سادہ آپریشن کے لیے صارف کے لیے دوستانہ انسانی مشین انٹرفیس موجود ہے۔ 4-axis CNC فنکشن کے ساتھ، چاروں محور ڈرلنگ، ٹیپنگ اور ملنگ کے کام انجام دے سکتے ہیں۔ بلٹ ان فریکوئنسی کنورٹر کے ساتھ 5.5KW سرو اسپنڈل موٹر سخت ٹیپنگ اور سٹیپلیس سپیڈ ریگولیشن کو قابل بناتی ہے، مشینی درستگی کو یقینی بناتی ہے۔

مشین کی ترتیب اور ساختی خصوصیات

ZSK540 لائنر گائیڈ ڈرلنگ ٹیپنگ سینٹر اوپن ٹائپ درج ذیل معیاری کنفیگریشنز اور ساختی خصوصیات کے ساتھ بنایا گیا ہے۔

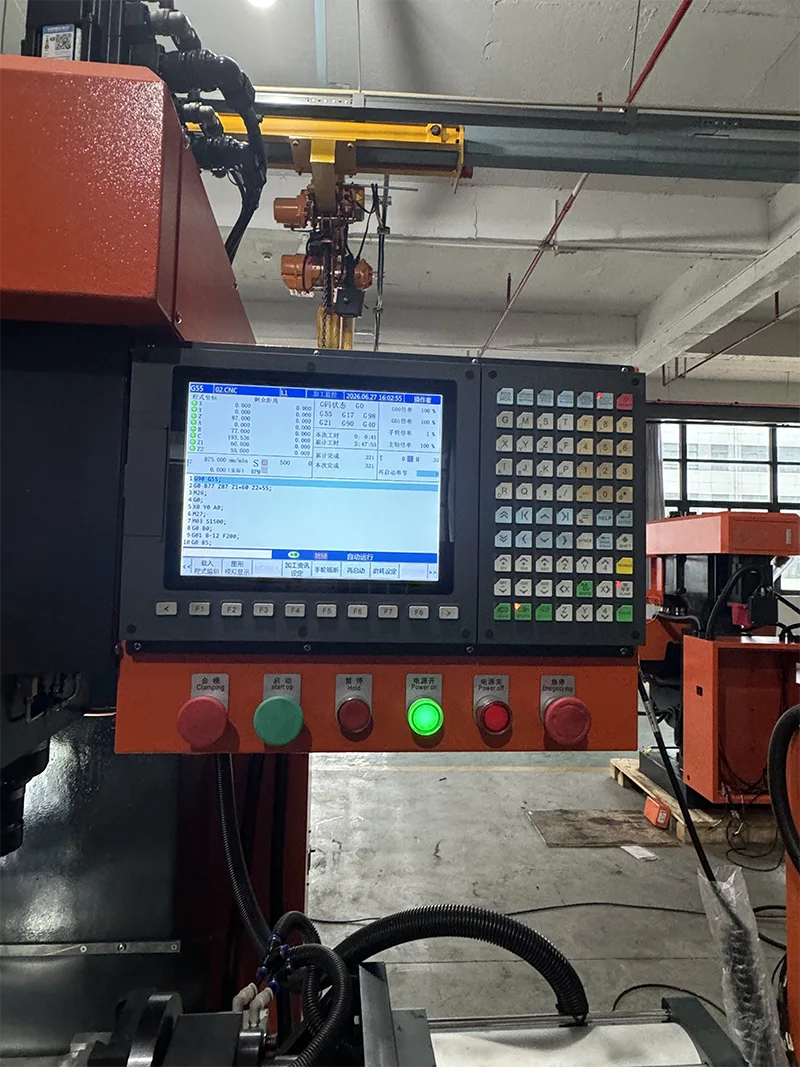

· CNC سسٹم: ٹچ اسکرین کے ساتھ تائیوان Syntec بس CNC سسٹم۔ صارف دوست انسانی مشین انٹرفیس۔ بدیہی پروگرامنگ۔ سادہ آپریشن۔ سیکھنے میں جلدی۔

· سروو سسٹم: Syntec سرو موٹرز، کل 5 یونٹ (4 بریک کے ساتھ)۔ 5.5KW Huahong سپنڈل سروو موٹر۔

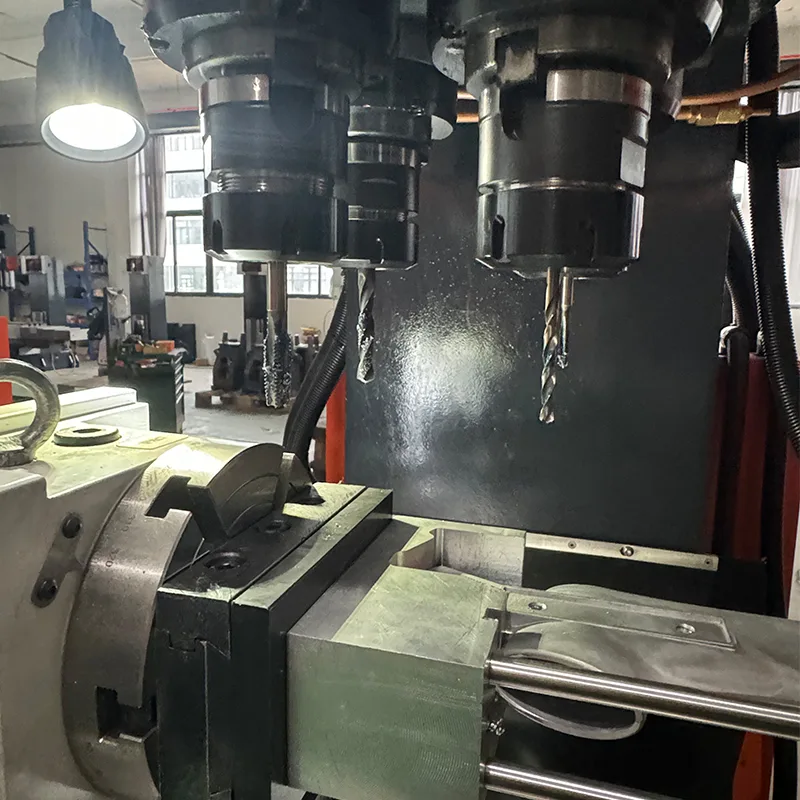

· تکلا: BT40 تکلا ٹیپر۔ سپنڈل آستین کا قطر 105 ملی میٹر۔ سپنڈل کی رفتار 0-3000 r/منٹ۔

· گائیڈ ویز اور بال اسکرو: ہیون لکیری گائیڈز (6 یونٹ) اور ڈنگہن بال اسکرو (3 یونٹ)۔ Z محور پچ 10mm، X/Y محور پچ 16mm۔ بھاری کاٹنے کی حمایت کرتا ہے۔

· نیومیٹک اجزاء: کوریائی درآمد شدہ نیومیٹک اجزاء۔

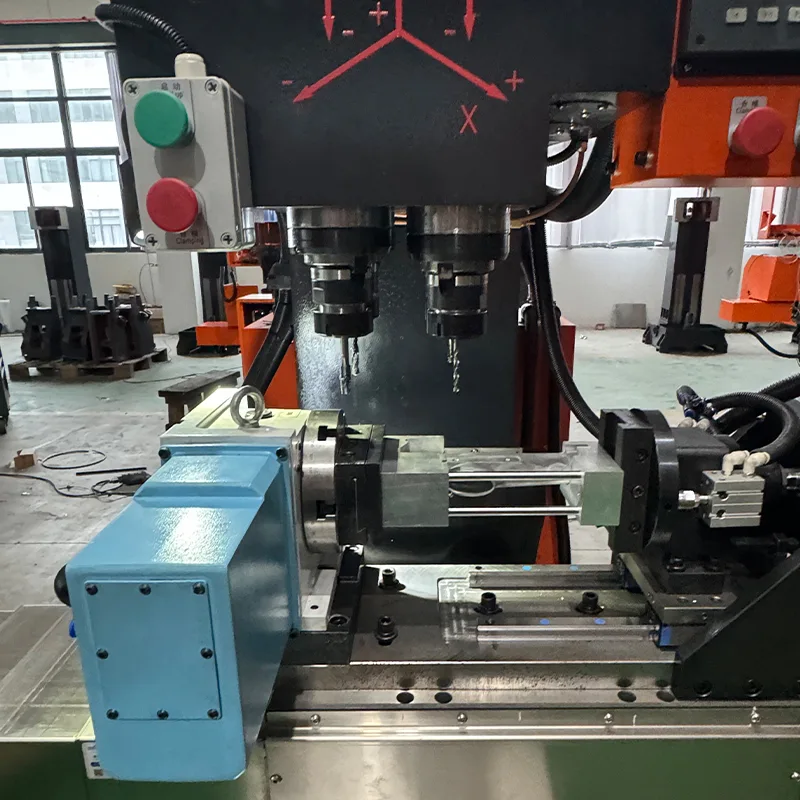

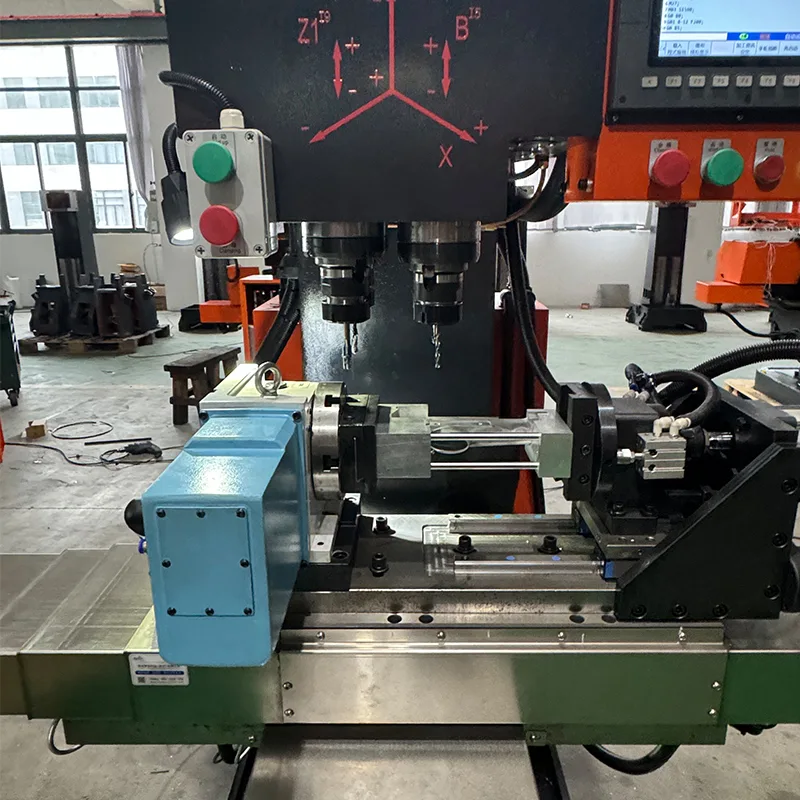

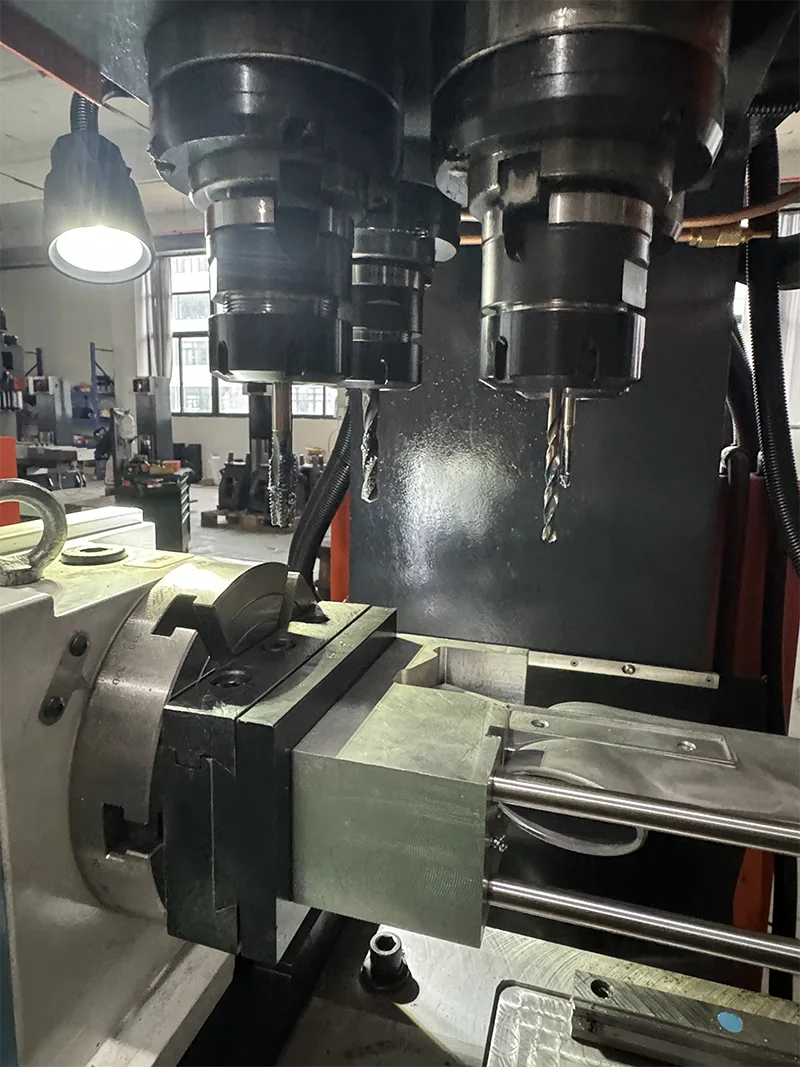

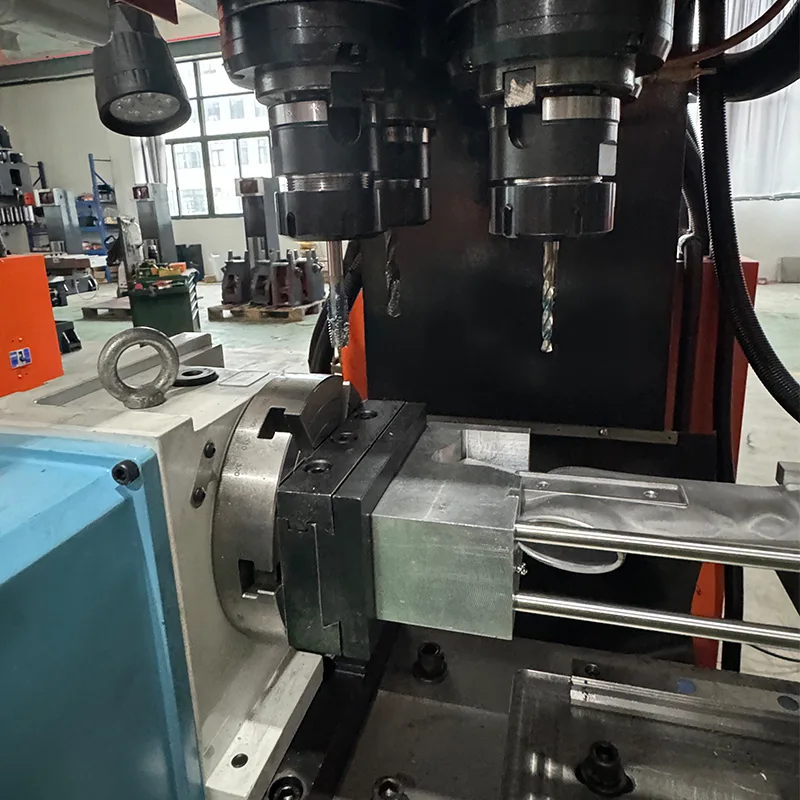

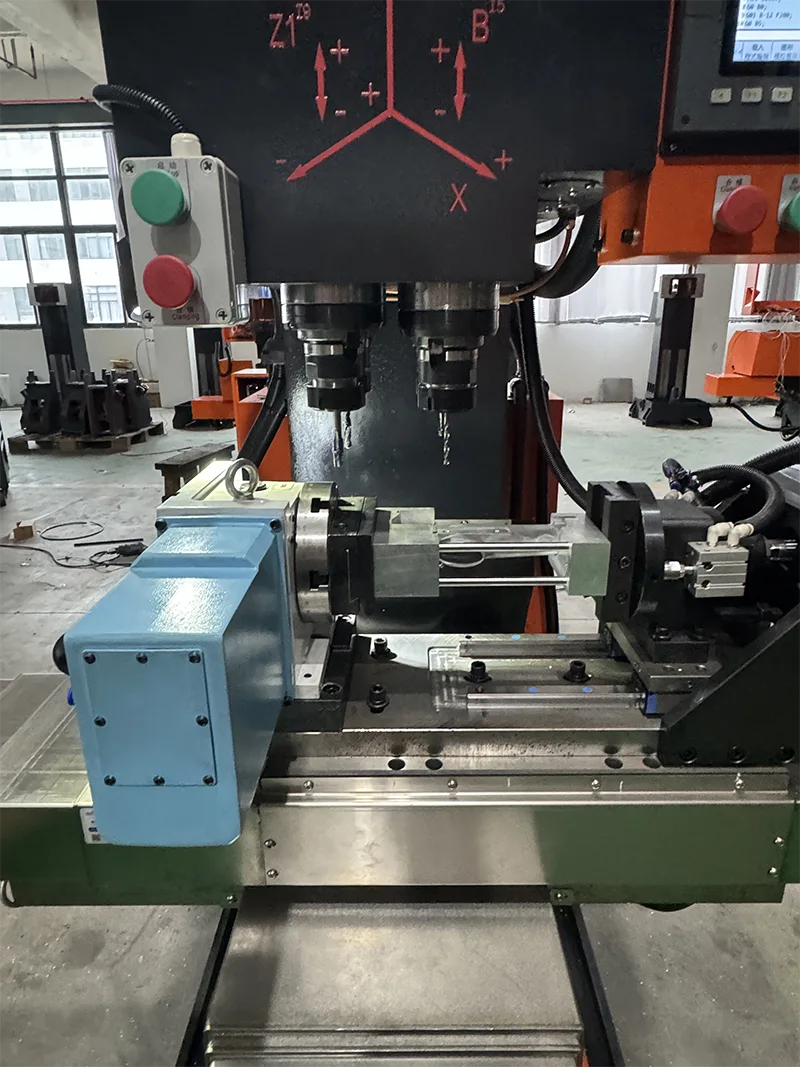

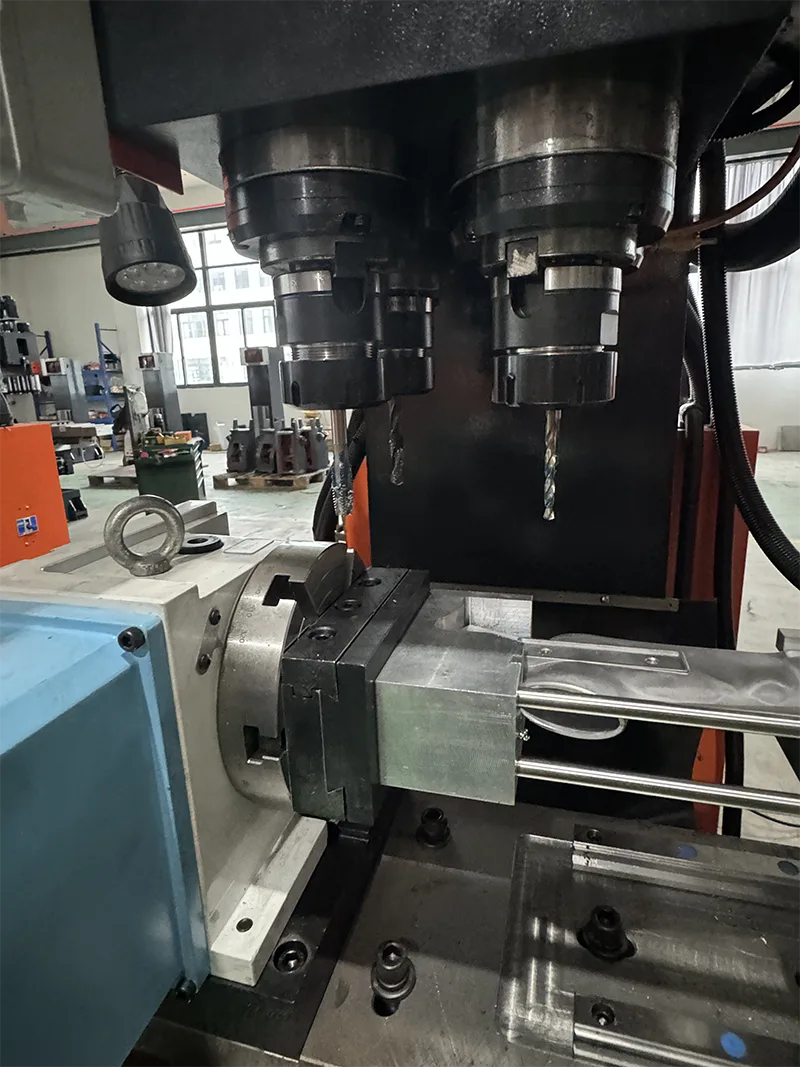

چوتھا محور: مختلف طیاروں پر سوراخ کرنے، ٹیپ کرنے، گھسائی کرنے اور سلاٹنگ کے لیے چوتھے محور سے لیس۔

· برقی اجزاء: چینی معیاری برقی اجزاء۔ کولنٹ ٹینک شامل ہے۔

کھلی قسم کا ڈیزائن: کوئی شیٹ میٹل انکلوژر نہیں۔ آسان رسائی اور ورک پیس لوڈنگ کے لیے فریم ڈھانچہ کھولیں۔

تکنیکی وضاحتیں

مندرجہ ذیل تکنیکی پیرامیٹرز ZSK540 لائنر گائیڈ ڈرلنگ ٹیپنگ سینٹر اوپن ٹائپ پر لاگو ہوتے ہیں۔

چوتھی محور کی تفصیلات

ZSK540 لکیری گائیڈ ڈرلنگ ٹیپنگ سینٹر اوپن ٹائپ چوتھے ایکسس یونٹ سے لیس ہے۔ درج ذیل پیرامیٹرز لاگو ہوتے ہیں۔

مشینی صلاحیت اور آپریشنل فوائد

ZSK540 لائنر گائیڈ ڈرلنگ ٹیپنگ سینٹر اوپن ٹائپ کو درج ذیل صلاحیتوں اور فوائد کے ساتھ موثر پیداوار کے لیے ڈیزائن کیا گیا ہے۔

ملٹی ایکسس مشیننگ: 4 محور CNC فنکشن چوتھے محور کے ساتھ مختلف طیاروں پر ڈرلنگ، ٹیپنگ، ملنگ اور سلاٹنگ کو قابل بناتا ہے۔

· بھاری کاٹنے کی گنجائش: ہیون رولر لکیری گائیڈز اور رولر بال سکرو کے ساتھ ورک ٹیبل اور درمیانی بریکٹ ہیوی کٹنگ آپریشنز کو سپورٹ کرتے ہیں۔

· اعلی صحت سے متعلق: اعلی دہرانے والی پوزیشننگ کی درستگی کے ساتھ ڈیجیٹل پوزیشننگ۔ تیز ٹول سیٹنگ کی رفتار۔

پیداواری صلاحیت: آسان آپریشن ایک آپریٹر کو متعدد مشینیں چلانے کی اجازت دیتا ہے، مزدوری کے اخراجات اور مزدوری کی شدت کو کم کرتا ہے۔

کھلی قسم کا ڈیزائن: کوئی شیٹ میٹل انکلوژر ورک پیس کی لوڈنگ اور دیکھ بھال کے لیے آسان رسائی فراہم نہیں کرتا ہے۔

مینوفیکچرنگ کا عمل اور کوالٹی اشورینس

Yueli مشین کی وشوسنییتا اور درستگی کو یقینی بنانے کے لیے سخت مینوفیکچرنگ اور کوالٹی کنٹرول کے عمل کی پیروی کرتا ہے۔

· مٹیریل ٹریٹمنٹ: کاسٹ آئرن کو اعلی درجہ حرارت اور 6 ماہ سے زیادہ عمر کے علاج کے ذریعے پروسیس کیا جاتا ہے۔

· صحت سے متعلق اسمبلی: لکیری گائیڈز، بال سکرو، اور بیرنگ کے لیے سخت اسمبلی کا عمل۔

· پیشہ ورانہ سکریپنگ: موٹر بیس سکریپنگ، سپنڈل اینڈ سکریپنگ، اور کالم بڑھتے ہوئے سطح کی سکریپنگ۔

· معیار کا معائنہ: X اور Y سمتوں میں بیک وقت سیدھے پن کی پیمائش کے ساتھ پچ کی خرابی کا پتہ لگانا۔ 0.01 ملی میٹر کے اندر ورک ٹیبل تک اسپنڈل عمودی۔ 0.01 ملی میٹر کے اندر میز کی لمبائی کے لیے Z محور کا رہنما راستہ۔ X-Y محور گائیڈ وے 0.005mm کے اندر کھڑا ہونا۔

· ٹریس ایبلٹی: مکمل طور پر قابل شناخت کوالٹی کنٹرول سسٹم کے ساتھ سائنسی پیداوار۔

درخواست کے میدان

ZSK540 لکیری گائیڈ ڈرلنگ ٹیپنگ سینٹر اوپن ٹائپ متعدد صنعتوں میں میٹل کٹنگ آپریشنز کے لیے موزوں ہے جو Yueli کے ذریعے پیش کی جاتی ہیں۔

· مواد: کاپر، ایلومینیم، زنک کھوٹ، سٹیل۔

· سینیٹری ویئر - پلمبنگ کے اجزاء اور متعلقہ اشیاء۔

· فائر پروٹیکشن والوز - والو باڈیز اور اجزاء۔

· ہارڈ ویئر - دروازے پر قابو پانے والا ہارڈویئر، برقی ہارڈ ویئر۔

· آٹوموٹو پرزے - انجن کے اجزاء، موٹر سائیکل کے لوازمات۔

ایرو اسپیس - صحت سے متعلق اجزاء۔

· مشین مینوفیکچرنگ - جنرل مشینری کے پرزے

اکثر پوچھے گئے سوالات

اس ماڈل اور منسلک ورژن میں کیا فرق ہے؟

اس ماڈل میں شیٹ میٹل انکلوژر نہیں ہے۔ یہ ایک کھلی قسم کی ترتیب ہے۔

سپنڈل ٹیپر اور زیادہ سے زیادہ ڈرلنگ کی گنجائش کیا ہے؟

BT40 سپنڈل ٹیپر۔ ڈرلنگ کا زیادہ سے زیادہ قطر 50 ملی میٹر ہے۔ زیادہ سے زیادہ ٹیپنگ قطر 50 ملی میٹر ہے۔

X اور Y محور کا سفر کیا ہے؟

ایکس محور کا سفر 400 ملی میٹر ہے۔ Y محور کا سفر 280 ملی میٹر ہے۔

لکیری گائیڈز اور بال سکرو کس برانڈ کے ہیں؟

ہیوین لکیری گائیڈز اور بال سکرو۔ تائیوان Syntec CNC نظام. کوریائی درآمد شدہ نیومیٹک اجزاء۔

یہ مشین کن صنعتوں کے لیے موزوں ہے؟

سینیٹری ویئر، فائر پروٹیکشن والوز، ہارڈ ویئر، الیکٹریکل ہارڈویئر، ایرو اسپیس، مشین مینوفیکچرنگ، آٹوموٹو پارٹس۔
