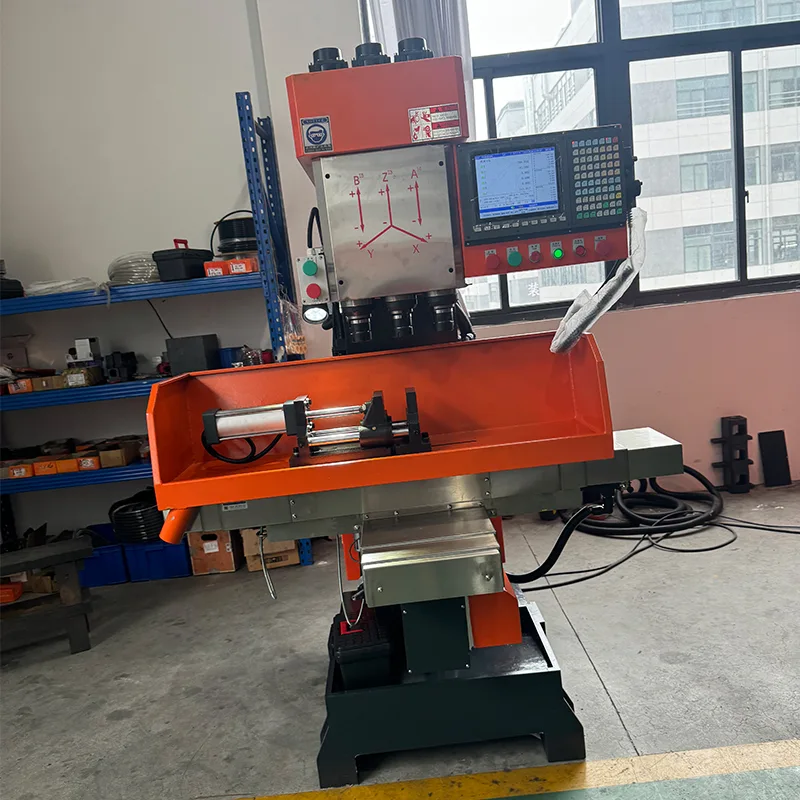

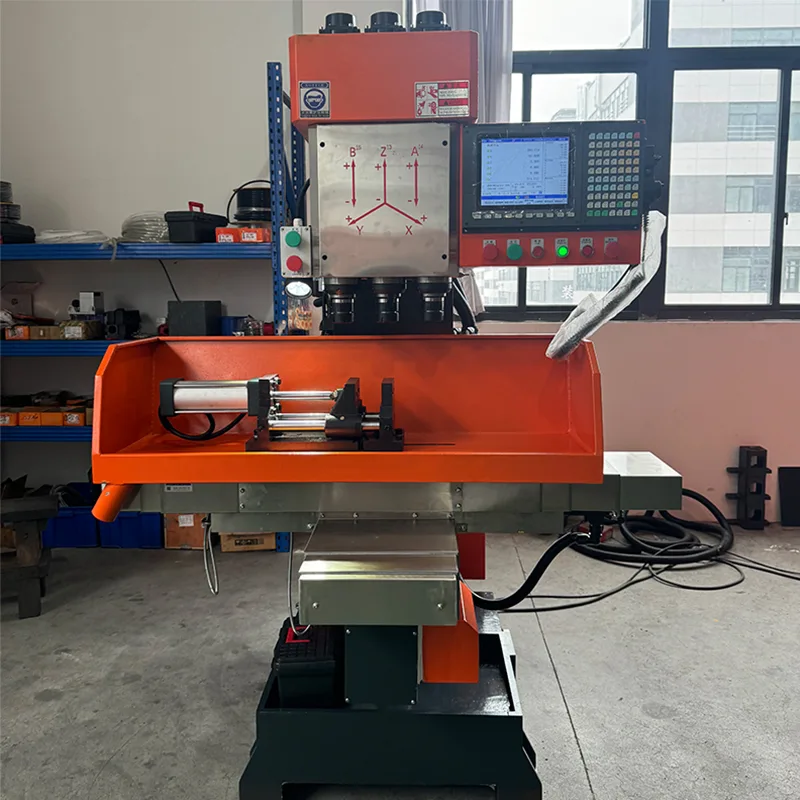

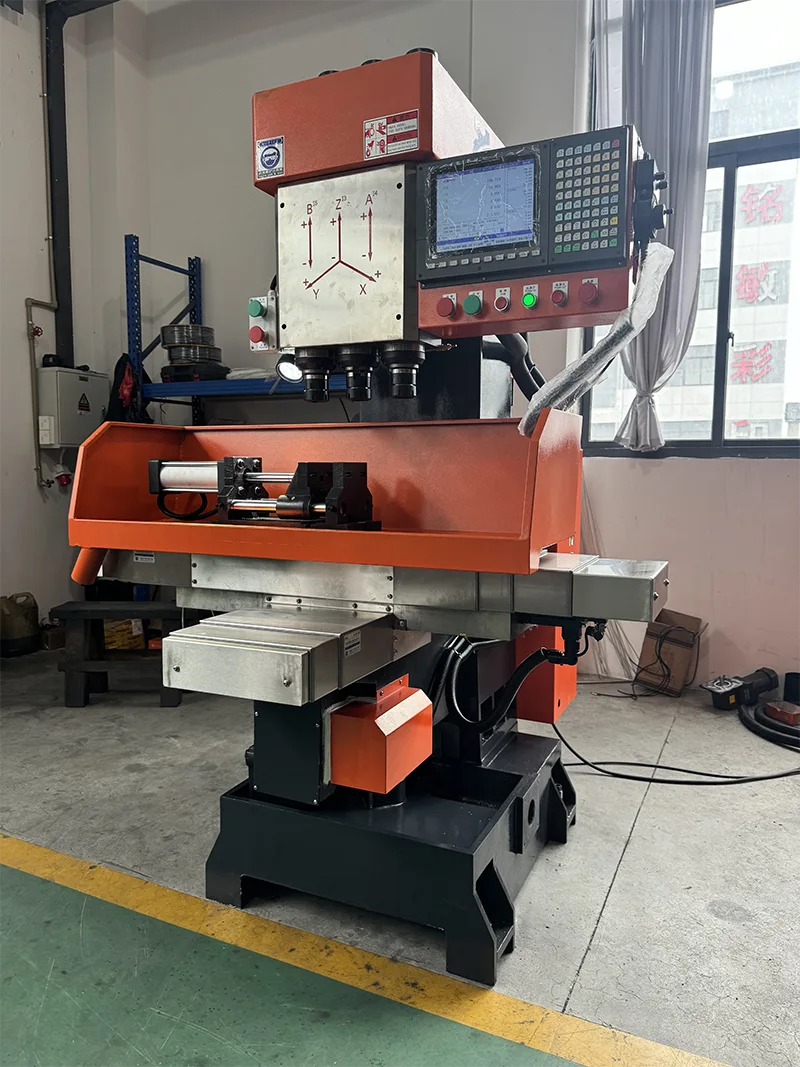

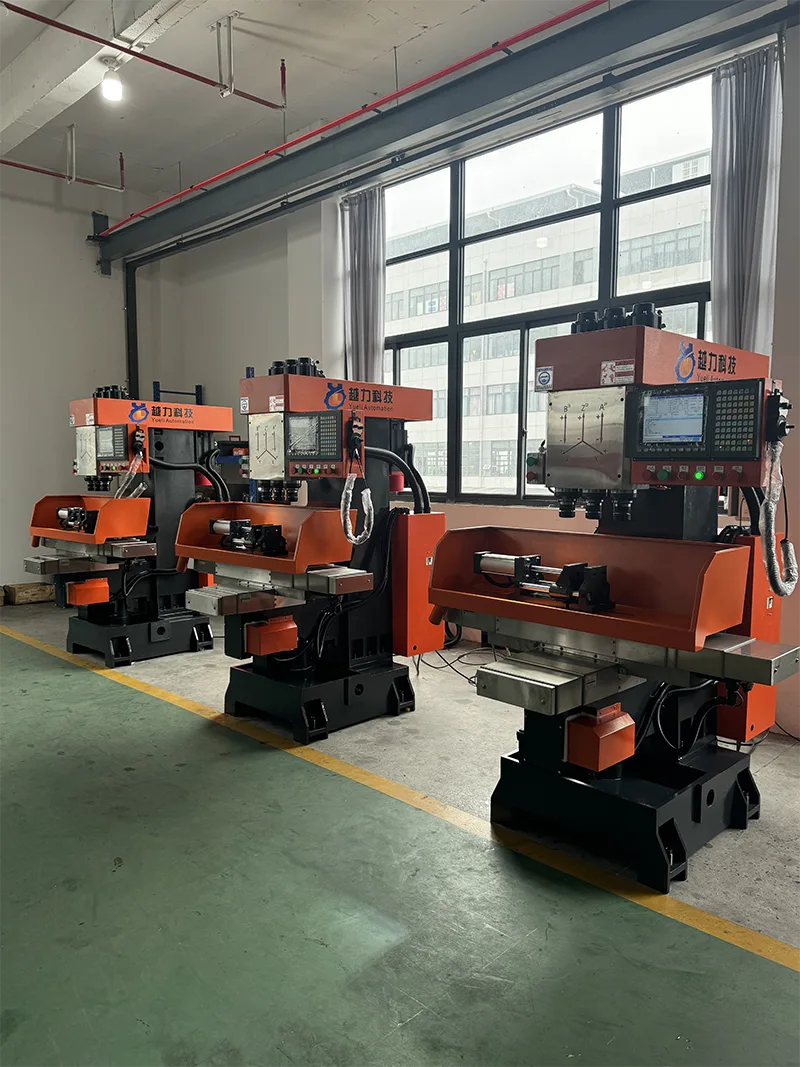

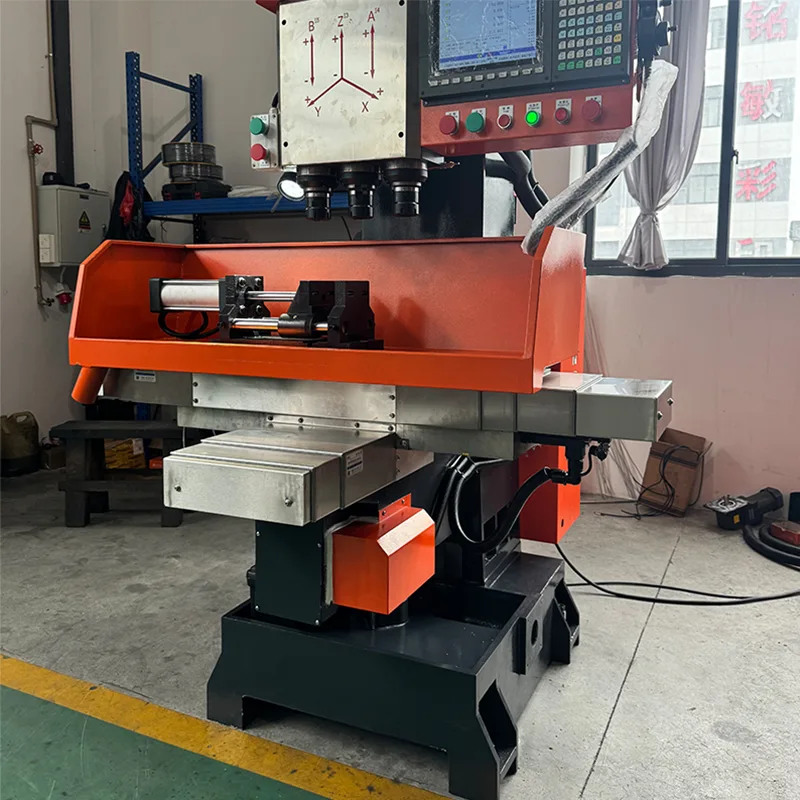

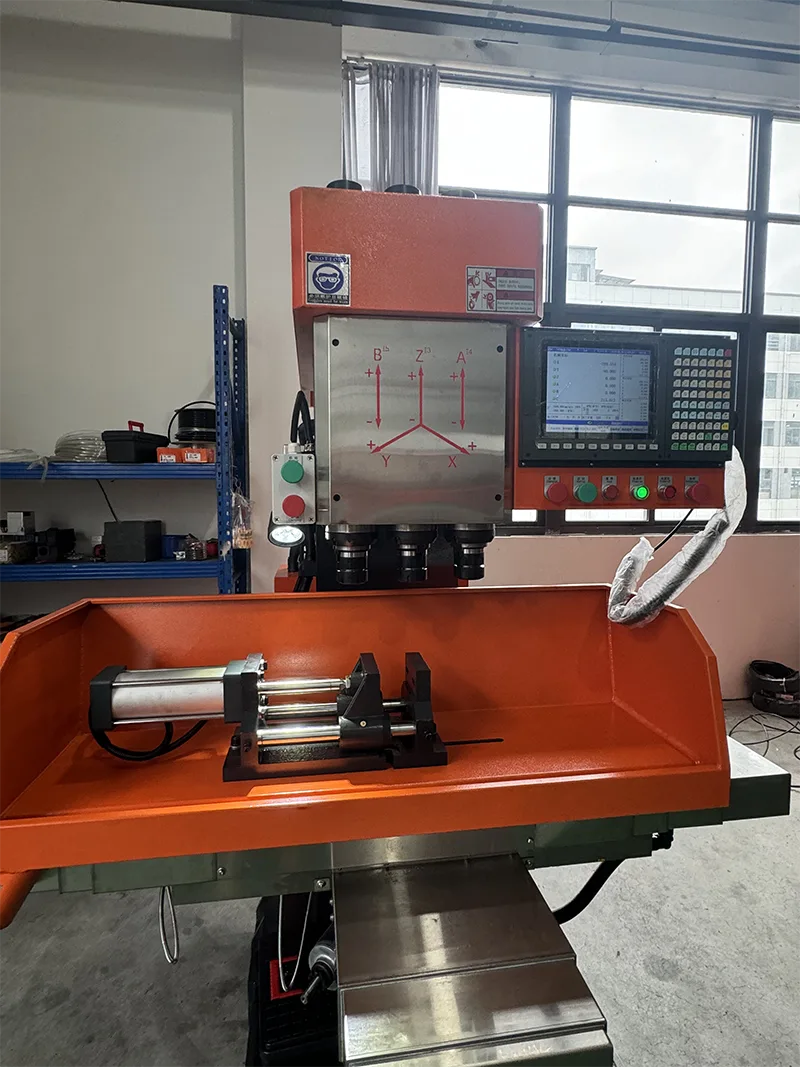

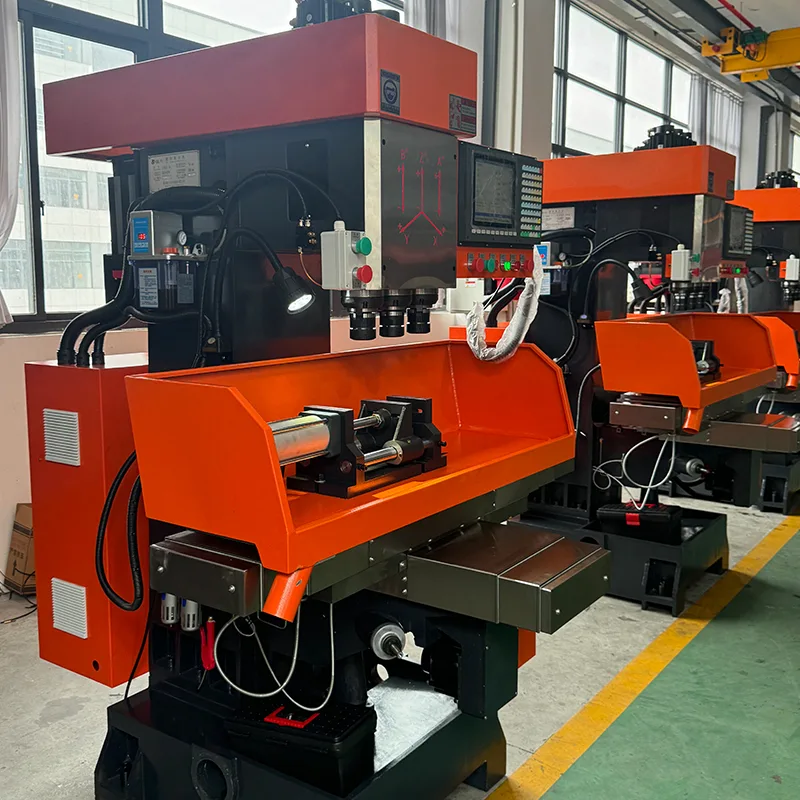

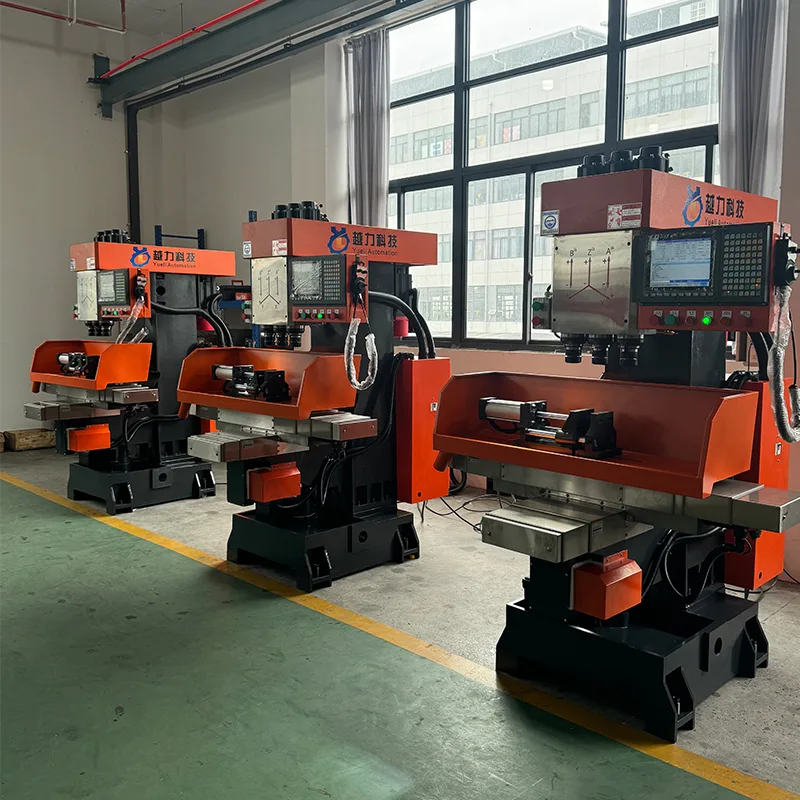

عمودی CNC تھری ایکسس

عمودی CNC تین محور ZSK-4150X4 ہماری کمپنی کا ایک بالغ پروڈکٹ ہے۔ یہ مشین ٹول اس مسئلے کو حل کرتا ہے کہ پرزوں کی ایک بڑی تعداد پر کارروائی کرتے وقت ڈرلنگ، ریمنگ اور ٹیپنگ ایک ہی وقت میں مکمل نہیں ہو سکتی تھی۔ مکمل ڈرلنگ، ریمنگ، چیمفرنگ اور ٹیپنگ اور دیگر ضروریات، یہ اعلی کارکردگی اور توانائی کی بچت کے حصول کے لیے ایک مثالی مکینیکل سامان ہے۔ مشین چلانے کے لئے آسان ہے اور خصوصی تکنیکی عملے کے بغیر آزادانہ طور پر کام کیا جا سکتا ہے. کمپنی نے دس سال سے زیادہ پیشہ ورانہ ٹکنالوجی اور سخت کوالٹی کنٹرول کو جمع کیا ہے، اور اس میں فروخت کے بعد اچھی سروس ہے، جسے صارفین نے اچھی طرح سے پذیرائی حاصل کی ہے۔

پروڈکٹ کا تعارف

عمودی CNC تین محور ZSK-4150X4 ہماری کمپنی کا ایک بالغ پروڈکٹ ہے۔ یہ مشین ٹول اس مسئلے کو حل کرتا ہے کہ پرزوں کی ایک بڑی تعداد پر کارروائی کرتے وقت ڈرلنگ، ریمنگ اور ٹیپنگ ایک ہی وقت میں مکمل نہیں ہو سکتی تھی۔

ایک آپریشن میں ڈرلنگ، ریمنگ، چیمفرنگ اور ٹیپنگ مکمل کریں۔

· اعلی کارکردگی اور توانائی کی بچت کے حصول کے لیے مثالی مکینیکل سامان۔

خصوصی تکنیکی عملے کے بغیر کام کرنا آسان ہے۔

· دس سال سے زیادہ پیشہ ورانہ ٹیکنالوجی اور سخت کوالٹی کنٹرول۔

· اچھی بعد فروخت سروس، گاہکوں کی طرف سے اچھی طرح سے موصول ہوئی ہے.

اہم خصوصیات

عمودی CNC تین محور ZSK-4150X4 میں درج ذیل خصوصیات ہیں۔

· پرزوں کی ایک بڑی تعداد کی پروسیسنگ، ڈرلنگ اور ریمنگ، اور ٹیپنگ ایک ہی وقت میں، اعلی کارکردگی کے ساتھ مکمل کی جاتی ہے۔

· جسم کمپیکٹ اور سخت ہے۔

· مرکزی شافٹ اعلی معیار کے مرکب سٹیل سے بنا ہے، اور یہ سخت اور گرمی سے علاج کیا جاتا ہے، ٹھیک طور پر گراؤنڈ. اس میں اعلی لباس مزاحمت ہے۔

· سلائیڈنگ سطح کو سپرسونک فریکوئنسی کے ذریعے بجھایا جاتا ہے۔ سلائیڈنگ سطح کی سروس لائف کو یقینی بنانے کے لیے اس میں چکنا کرنے والا آلہ ہے۔

· ورک ٹیبل کی بائیں اور دائیں حرکت ایک سٹارٹنگ ڈیوائس اور بفر پوزیشننگ ڈیوائس کو اپناتی ہے، جس میں چھوٹی کمپن اور تیز حرکت ہوتی ہے۔

· چاقو کا ہینڈل ایک پل راڈ کی قسم کو اپناتا ہے، جو گرنا آسان نہیں ہے۔ اس میں اعلی حفاظت ہے۔

تکنیکی وضاحتیں

درج ذیل تکنیکی پیرامیٹرز عمودی CNC تین محور ZSK-4150X4 پر لاگو ہوتے ہیں۔

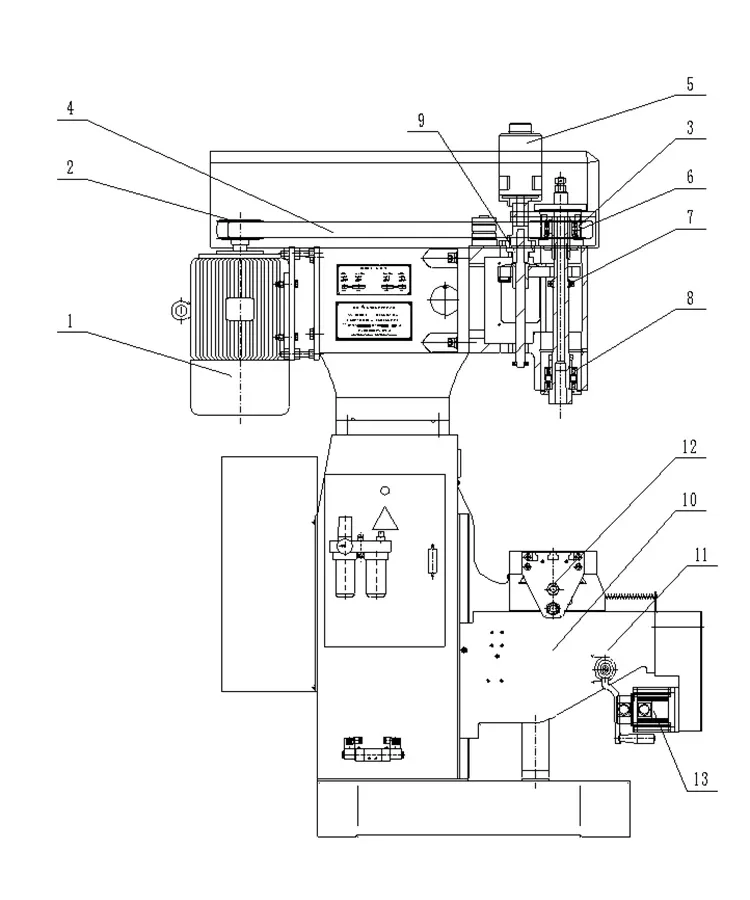

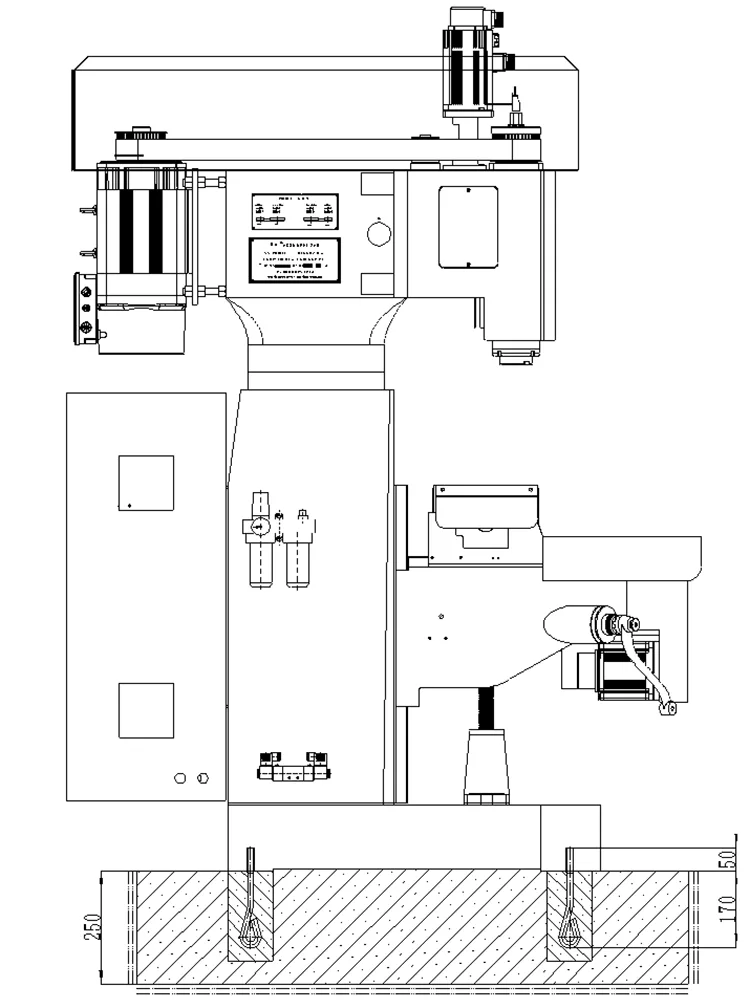

مشین ٹول میکانزم اور کارکردگی

عمودی CNC تین محور ZSK-4150X4 کا ڈیزائن ملنگ مشین اور سپورٹنگ سٹارٹنگ ڈیوائس کی ساختی خصوصیات کو اپناتا ہے، جس میں پروسیسنگ کی اعلی کارکردگی، مستحکم درستگی، اور سادہ آپریشن کے طریقہ کار کے فوائد ہیں۔ لاجک کنٹرول پروسیسنگ کے لیے PLC کا استعمال موٹر کے فارورڈ اور ریورس سوئچنگ کی وجہ سے ہونے والے آرک شارٹ سرکٹ سے مؤثر طریقے سے بچ سکتا ہے۔ ایک ہی وقت میں، نبض کو متحرک کرنے کا طریقہ solenoid والو کو چلانے کے لیے استعمال کیا جاتا ہے تاکہ اس رجحان سے بچا جا سکے کہ solenoid والو کنڈلی طویل عرصے تک متحرک رہتی ہے، جس کی وجہ سے کنڈلی جل جاتی ہے۔

· ساخت: سادہ مشینی مرکز۔ پروگرام کنٹرول تائیوان Yitu کنٹرول سسٹم کا پتہ لگانے کے فنکشن کے ساتھ استعمال کرتا ہے تاکہ solenoid والو یا آئل سلنڈر کی خرابی کی وجہ سے نل یا ٹول کے نقصان سے بچا جا سکے۔ آسان آپریشن کے لیے انسانی مشین دوستانہ مکالمہ۔

· بڑے اور درمیانے بیچ کے حصوں کی پروسیسنگ کے لیے موزوں ہے۔ ایک بار کلیمپنگ۔ اعلی کارکردگی اور اچھی صحت سے متعلق.

ٹیپنگ میکانزم کو لیڈ سکرو ڈرائیو کو تبدیل کرنے کی ضرورت نہیں ہے۔ پچ معیاری ہے۔ بیجنگ سپر سنکرونس مین سرو موٹر اپنی فریکوئنسی کنورژن کے ساتھ تھریڈ کی سطح کی کھردری کو بہتر بناتی ہے اور درستگی کو یقینی بناتی ہے۔

· پاور ہیڈ اجزاء کی آزاد تحقیق اور ترقی۔ صحت سے متعلق پیسنے. اچھا لباس مزاحمت اور طویل سروس کی زندگی.

ہسٹ سی این سی سسٹم ضروریات کے مطابق فیڈ کی رفتار سیٹ کر سکتا ہے۔ طویل مدتی استعمال کے بعد، لیڈ سکرو ختم ہو جاتا ہے، سسٹم میں ٹول کمپنسیشن فنکشن ہوتا ہے۔

· ہر موٹر والی سلائیڈنگ سطح مشین ٹول کی سروس لائف کو یقینی بنانے کے لیے سنٹرلائزڈ خودکار چکنا کرنے والے آلے کو اپناتی ہے۔

· سلائیڈنگ ٹیبل موومنٹ سروو موٹر سے چلتی ہے۔ متعدد نقاط کو ڈیجیٹل طور پر ترتیب دیا جاسکتا ہے۔ اعلی پوزیشننگ کی درستگی۔ کم کمپن۔ تیز ردعمل۔

· پروسیسنگ کے دوران ٹچ اسکرین کے ذریعے ورک پیس کی حیثیت ظاہر ہوتی ہے۔ غلطیوں کے لیے الارم فنکشن۔

· مکمل طور پر منسلک تحفظ ذاتی حفاظت کو یقینی بناتا ہے اور پروسیسنگ ماحول کو بہتر بناتا ہے۔

الیکٹریکل سسٹم

عمودی CNC تین محور ZSK-4150X4 درج ذیل برقی اجزاء استعمال کرتا ہے۔

سولینائڈ والو: تائیوان ایئر ٹی اے سی۔ اچھا استحکام۔ ہوا کا دباؤ 0.5MPa سے کم نہیں ہو سکتا۔

AC رابطہ کنندہ: کورین ایل ایس۔ اچھا استحکام۔

· ریلے: اومرون۔ اچھا استحکام۔

ٹرانسمیشن سسٹم

عمودی CNC تین محور ZSK-4150X4 درج ذیل ٹرانسمیشن اجزاء استعمال کرتا ہے۔

چکنا کرنے کا نظام

اسپنڈل آستین اور گائیڈ ریل کی سطح کو دستی چکنا کرنے والے پمپ کے ذریعے چکنا کیا جاتا ہے، جو آپریشن کو آسان اور زیادہ جامع بناتا ہے، جس سے چکنا کرنے والی سطح کی خدمت زندگی کو یقینی بنایا جاتا ہے۔

آپریشن اور پروسیسنگ احتیاطی تدابیر

مندرجہ ذیل احتیاطیں عمودی CNC تھری ایکسس ZSK-4150X4 کے آپریشن مینوئل سے ہیں۔

آپریٹنگ سے پہلے آپریشن مینوئل اور اس کے ساتھ موجود دستاویزات کو پڑھیں۔

· بجلی کی فراہمی: تھری فیز فور وائر، 7 کلو واٹ صلاحیت، موصل تار کراس سیکشن 4mm² (تانبے) سے کم نہیں۔

· گرمی کے منبع، زیادہ درجہ حرارت یا گرد آلود علاقوں کے قریب نصب نہ کریں۔

· پیک کھولنے کے بعد پہلے استعمال سے پہلے آئل مارک لائن میں تیل شامل کریں۔

کولنگ پمپ مائع کے بغیر نہیں چل سکتا۔

بجلی کی ویلڈنگ مشینوں یا ہائی/میڈیم فریکوئنسی والے آلات کے ساتھ پاور باکس کا اشتراک نہ کریں۔

· زمینی تار معیاری سے منسلک ہونا ضروری ہے۔ کراس سیکشن 2.5mm² سے کم نہیں ہے۔

· پاور آن ہونے کے بعد، ٹیسٹ رن کا استعمال کرنے کے لیے ٹیسٹ پین کا استعمال کریں کہ مشین کے باہر بجلی نہیں ہوئی ہے۔

· دستی کے مطابق آئل پمپ موٹر شروع کریں۔ مشاہدہ کریں کہ آیا تیل کا پمپ الٹ گیا ہے۔

· قربت کے سوئچز کو ایڈجسٹ اور فکس کر دیا گیا ہے۔ چھوٹے ایڈجسٹمنٹ کی اجازت ہے۔ اہم تبدیلیاں بعد فروخت سروس سے مشورہ کریں۔

· Inverter پیرامیٹرز فیکٹری سے پہلے مقرر. صارف کو الگ سے سیٹ کرنے کی اجازت نہیں ہے۔

· انورٹر الارم سے بچنے کے لیے "دستی" بٹن کو جلدی اور کثرت سے نہ دبائیں۔

ٹول کو تبدیل کرتے وقت یا ڈرائیو بیلٹ کو ایڈجسٹ کرتے وقت، بیرونی پاور سپلائی کو بند کر دیں۔

پیلے سبز گراؤنڈ ٹرمینل کو گراؤنڈ کیا جانا چاہیے۔ فیز لائن کو نیوٹرل ٹرمینل (N) سے مت جوڑیں۔

اوورلوڈ آپریشن کا انتخاب نہ کریں۔ مناسب اوزار استعمال کریں، رقم کاٹنے، فیڈ کی شرح.

· الیکٹریکل کنٹرول باکس پر لاک سوئچ۔ دیکھ بھال کے معائنے کے دوران بجلی اور تالا بند کر دیں۔

اکثر پوچھے گئے سوالات

اس مشین کا سپنڈل ٹیپر کیا ہے؟

عمودی CNC تھری ایکسس ZSK-4150X4 کا سپنڈل ٹیپر MT4 ہے۔

زیادہ سے زیادہ سوراخ قطر کیا ہے جو مشینی ہو سکتا ہے؟

4 کٹنگ کناروں اور فیڈ فی انقلاب 0.16mm/r کے ساتھ تانبے کے پرزوں پر کارروائی کرتے وقت سوراخ کا زیادہ سے زیادہ قطر Ф50mm ہے۔

زیادہ سے زیادہ ٹیپنگ قطر کیا ہے؟

تانبے کے پرزوں کی پروسیسنگ کے لیے زیادہ سے زیادہ ٹیپنگ قطر Ф50mm ہے۔ X، Y اور Z محور کا سفر کیا ہے؟ X محور کا سفر 400mm ہے، Y محور کا سفر 250mm ہے، اور Z محور کا سفر 320mm ہے۔

سپنڈل کی رفتار کی حد کیا ہے؟

Z1 اور Z2 ایکسس اسپنڈل اسپیڈ رینج سروو کنٹرول کے ساتھ 619 سے 1420 r/منٹ ہے۔

سپنڈل موٹر کی طاقت اور مشین کا کل وزن کیا ہے؟

سپنڈل سروو موٹر پاور 380V پر 5.5KW ہے، اور مشین کا خالص وزن 2500KG ہے۔

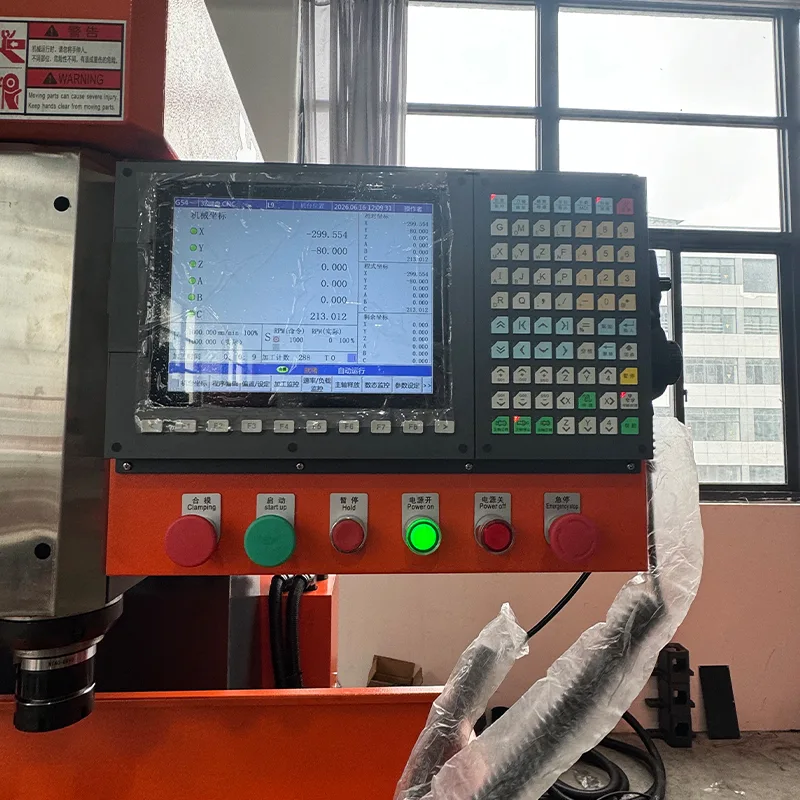

یہ مشین کون سا کنٹرول سسٹم استعمال کرتی ہے؟

مشین آسان آپریشن کے لیے انسانی مشین دوستانہ مکالمے کے ساتھ تائیوان Yitu کنٹرول سسٹم کا استعمال کرتی ہے۔
