سوراخ کرنے اور ٹیپنگ مشین

چین میں پیشہ ور کارخانہ دار میں سے ایک کی حیثیت سے ، یولی آپ کو سوراخ کرنے والی اور ٹیپنگ مشین فراہم کرنا چاہے گی۔ اور ہم آپ کو فروخت کے بعد بہترین خدمت اور بروقت ترسیل کی پیش کش کریں گے۔

ماڈل:LY-650

انکوائری بھیجیں۔

مصنوعات کی وضاحت

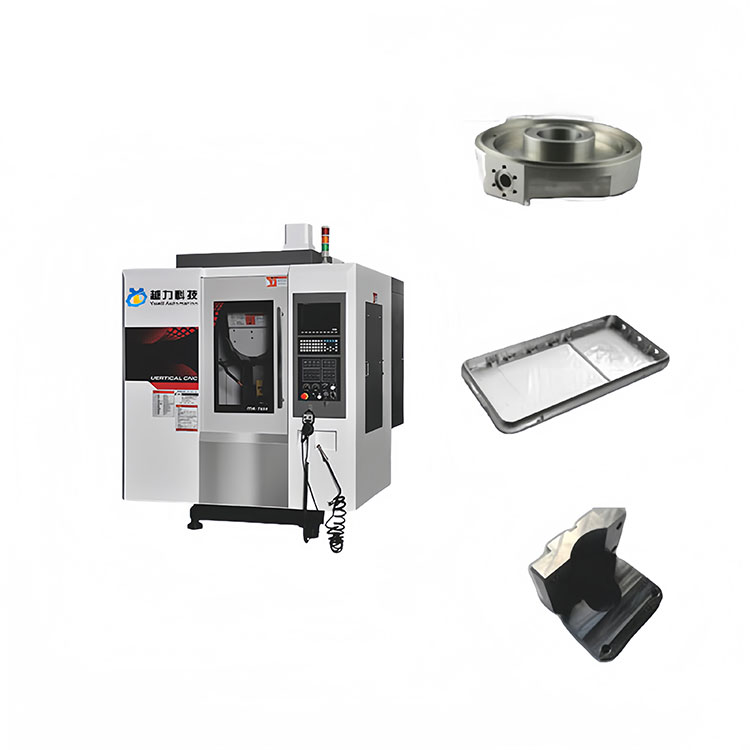

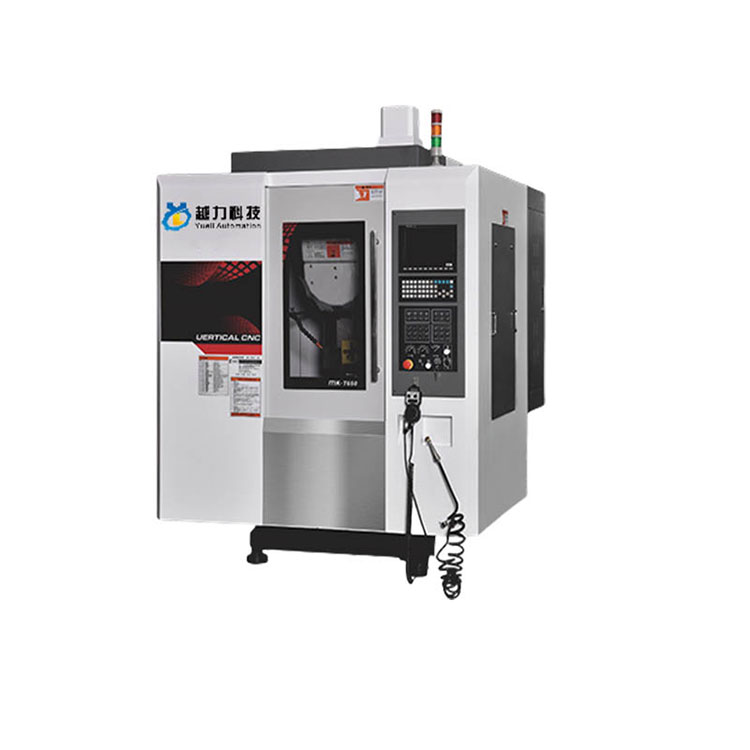

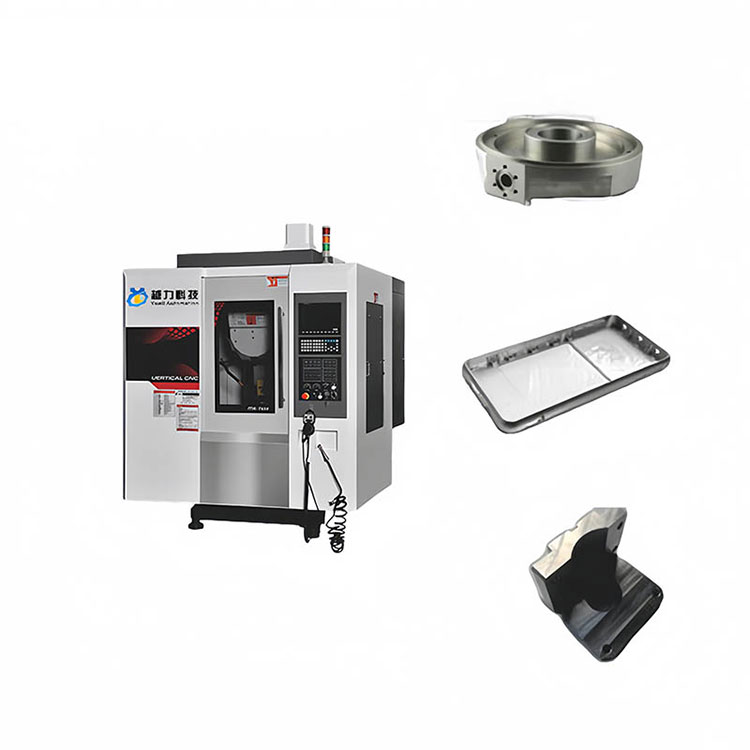

LY-650 ڈرلنگ اور ٹیپنگ مشین

چین میں ایک معروف کارخانہ دار یولی آپ کو ڈرلنگ اور ٹیپنگ مشین کی پیش کش کرنے پر راضی ہے۔ ہم وعدہ کرتے ہیں کہ آپ کو فروخت کے بعد کی بہترین مدد اور فوری ترسیل فراہم کریں گے۔ Drilling And Tapping Machine

مصنوعات کا تعارف:

فنکشن کا جائزہ:

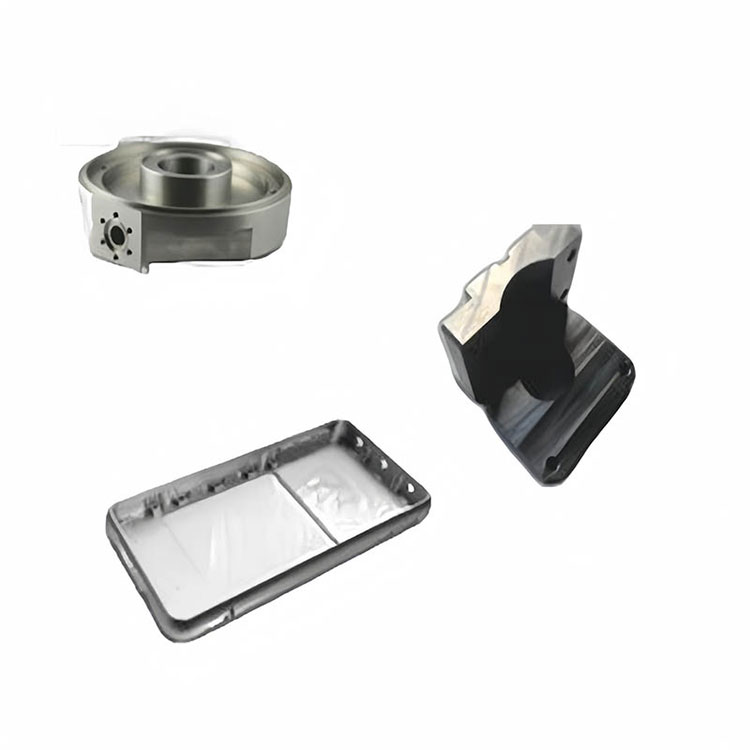

چھوٹے غیر محفوظ حصوں اور مصنوعات کی پروسیسنگ کے لئے خصوصی۔ یہ موبائل فون کے پرزے ، مواصلات کے سازوسامان ، ایرو اسپیس ، آٹوموبائل لوکوموٹوز ، آلات اور میٹر ، لائٹ انڈسٹری اور ٹیکسٹائل ، الیکٹرانک ایپلائینسز اور مشینری مینوفیکچرنگ کے ساتھ ساتھ تانبے ، ایلومینیم الیکٹروڈ اور دیگر پروسیسنگ انڈسٹریز پر کارروائی کرنے کے لئے موزوں ہے۔

مرکزی ڈھانچہ اعلی طاقت والے کاسٹ آئرن سے بنا ہے ، اور تناؤ سے نجات کے بعد اینیلنگ اور قدرتی عمر بڑھنے کے علاج کے بعد ، بستر کی درستگی پائیدار اور مستحکم ہے ، طویل عرصے سے کوئی خرابی نہیں ہے۔

ورک پیس کی تیز رفتار مشینی کا احساس کرنے کے لئے اعلی صحت سے متعلق سیدھے جنکشن تکلا کو اپنائیں۔ تیل کے درجہ حرارت کو کولنگ مشین سسٹم کا استعمال تکلا کی تیز رفتار گردش کی وجہ سے درجہ حرارت میں اضافے کو کم کرسکتا ہے ، جو تکلا کی تھرمل توسیع کو مؤثر طریقے سے بہتر بناتا ہے ، اور مشینی درستگی کو بہتر بنا سکتا ہے۔

کلیمپنگ ٹول اسٹور مشین ٹول کی رفتار اور درستگی کو بہتر بنانے کے لئے استعمال کیا جاتا ہے ، اور ٹول اسٹور کی گنجائش 16 یا 21 ٹکڑوں کی ہے۔

فیوزلیج بیس عقبی مائل ڈھانچے کے ڈیزائن کو اپناتا ہے ، جو مشین ٹول کے اندر کچرے کو صاف کرنا آسان ہے۔

لمبے کالم کا ساختی ڈیزائن تکلا اور ورک بینچ کے ناک کے اختتام کے درمیان فاصلہ بڑھاتا ہے ، جو چوتھے شافٹ اجزاء کی تنصیب اور اطلاق کے لئے زیادہ موزوں ہے اور پروسیسنگ ایریا کو وسیع تر بنا دیتا ہے۔

ٹریک چکنا کرنے والا خودکار تیلر ، وقفے وقفے سے تیل کے انجیکشن کا مقداری کنٹرول ، متحرک حصوں کی دیرپا چکنا۔

حوالہ کی تفصیلات

مکینیکل پیرامیٹر	یونٹ	T650	T850	T1000	T1200
ٹرائیکسیل ٹریول	ملی میٹر	600 × 480x350	800 × 500 × 420	1000 × 500 × 450	1200 × 550 × 500
ٹیبل سائز	ملی میٹر	650x475	1000x500	1300x550	1100x500
ٹی سلاٹ	ملی میٹر	5-18x80	4-16x100	5-18x80	5-18x100
ٹیبل کی زیادہ سے زیادہ اثر کی گنجائش	کلوگرام	300	500	600	700
کام کی سطح تک تکلا اختتام چہرے سے فاصلہ	ملی میٹر	150 ~ 500	140 ~ 560	150 ~ 600	150 ~ 650
تکلا مرکز سے کالم گائیڈ ریل کا فاصلہ	ملی میٹر	541	580	580	605
ایکس محور ریل کی وضاحتیں	ملی میٹر	35	35	35	30
y-axis ریل کی وضاحتیں	ملی میٹر	30	35	35	35
زیڈ محور ریل کی وضاحتیں	ملی میٹر	35	35	35	35
X/Y/Z سکرو وضاحتیں	ملی میٹر	32x16	36x16	36x16	36x16
تکلا کی تصریح		BT30/φ 100	BT30/φ 100	BT30/φ 100	BT30/φ 100
زیادہ سے زیادہ تکلا کی رفتار	آر پی ایم	20000	20000	20000	20000
تکلا طاقت	کلو واٹ	5.5	5.5	5.5	7.5
X/Y/Z تین محور موٹر پاور	کلو واٹ	1.5/1.5/3	2/2/3	2/2/3	2/2/3
X/Y/Z تیز رفتار رفتار	م/میرا	48	48	48	48
x/y/z زیادہ سے زیادہ کاٹنے کی رفتار	ملی میٹر/منٹ	10000	10000	10000	10000
تین محور پوزیشننگ کی درستگی	ملی میٹر	± 0.003/300	± 0.003/300	± 0.003/300	± 0.003/300
تین محور بار بار پوزیشننگ کی درستگی	ملی میٹر	± 0.002/300	± 0.002/300	± 0.002/300	± 0.002/300
ہوا کے دباؤ کی تصریح	کلوگرام/سینٹی میٹر	6-7	6-7	6-7	6-7
مشین کا سائز	ملی میٹر	1770 × 2300 × 2100	2300 × 2200 × 2500	2600 × 2500 × 2800	3000 × 2800 × 3000
مشین وزن	T	3.2	4.5	5.3	6.5

مختلف قسم کے سی این سی سسٹم کے اختیارات

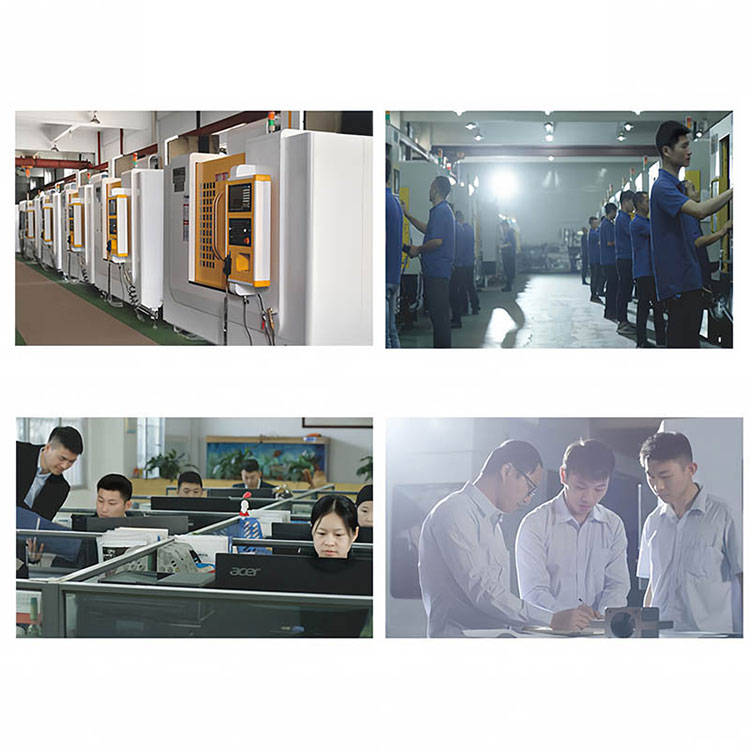

کمپنی کی طاقت

Drilling And Tapping Machine

پیداواری عمل

1 ، اعلی درجہ حرارت کی بھٹی اور چھ ماہ سے زیادہ عمر کے علاج کے ذریعہ لوہے کو کاسٹ کریں۔

2 ، سخت اسمبلی عمل (ریل اسمبلی ، لیڈ سکرو اسمبلی ، بیئرنگ اسمبلی ، وغیرہ)۔

3 ، شاندار سکریپنگ ٹکنالوجی (موٹر کھرچنی ، تکلا اختتام کھرچنی ، کالم انسٹالیشن سطح کا کھرچنا)۔

4 ، سائنسی پیداوار ، کوالٹی کنٹرول سسٹم کے پورے عمل کی ٹریس ایبلٹی۔

Drilling And Tapping Machine

کوالٹی اشورینس سسٹم

1. جب پچ کی غلطی کا پتہ لگاتے ہو تو ، XX اور YY سمتوں میں لکیری محور گائیڈ ریل کی سیدھی سیدھی کا ایک ہی وقت میں تجربہ کیا جاسکتا ہے۔

2 ، مشین ٹول کے ہر حصے کی مشینی اور اسمبلی کی درستگی کو یقینی بنائیں۔ مشین ٹول کی باضابطہ پوزیشننگ کی درستگی اور بار بار پوزیشننگ کی درستگی کی پیمائش کی جاتی ہے۔

3 ، پوری مشین تکلا اور ٹیبل ہوائی جہاز کی عمودی ڈگری کی درستگی کا پتہ لگاتی ہے ، اور 0.01 ملی میٹر کے اندر اندر یقینی بنانے کے لئے درستگی کی ضرورت ہوتی ہے۔

4. زیڈ محور گائیڈ ریل اور ورک بینچ کی عمودی کا پتہ پوری مشین کے ذریعہ پایا جاتا ہے ، اور درستگی کی ضمانت 0.01 ملی میٹر کے اندر ہے۔

5. مشین XY محور گائیڈ ریل کی عمودی کا پتہ لگاتی ہے ، جس میں 0.005 ملی میٹر کے اندر درستگی کی ضرورت ہوتی ہے۔
